Spezifikation im Überblick
-
Genauigkeit
Klasse AA nach IEC 60751
Klasse A nach IEC 60751
Klasse B nach IEC 60751
Klasse Spezial oder Standard nach ASTM E230
Klasse 1 oder 2 nach IEC 60584-2 -
Ansprechzeit
schnellste Ansprechzeiten mit Schutzrohr t90 ab < 10 s
abhängig von der Konfiguration -
Max. Prozessdruck (statisch)
abhängig von der Konfiguration bis 100 bar
-
Arbeitsbereich
PT100 TF StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 QuickSensTF:
-50 °C …200 °C
(-58 °F …392 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(-58 °F ...752 °F)
Thermoelement:
Typ K bis 1.100 °C (2.012 °F)
Typ J bis 800 °C (1.472 °F)
Typ N bis 1.100 °C (2.012 °F) -
Max. Eintauchlänge auf Anfrage
bis 4.500,0 mm (177'')
Anwendungsgebiet
RTD- oder TC-Thermometer komplett mit Schutzrohr oder zur Verwendung mit einem vor Ort vorhandenen Schutzrohr. Ein optionaler Kopftransmitter mit allen gebräuchlichen Kommunikationsprotokollen. Zudem sorgen Bluetooth®-Technologie und Sonderfunktionen wie iTHERM QuickNeck für eine werkzeuglose, einfache Nachkalibrierung, vibrationsfeste und schnell ansprechende Sensoren und Schutzrohrtechnologie (iTHERM StrongSens, QuickSens) sowie Ex-Zulassungen dafür, dass das Gerät mit erweiterter Messgenauigkeit und Zuverlässigkeit sofort einsatzbereit ist.
Universell einsetzbar
Messbereich: –200 ... +1100 °C (–328 ... +2012 °F)
Druckbereich bis 100 bar (1450 psi)
Schutzart: bis IP 68
Vibrationsfeste Sensorelemente bis 60g
Einfachere Instandhaltung (Sensoraustausch ohne Herunterfahren des Prozesses), einfache und sichere Nachkalibrierung der Messstelle
Vorteile
Zweite Prozessbarriere mit Störungsanzeige bietet wertvolle Informationen zum Zustand des Gerätes
iTHERM QuickSens: kürzeste Ansprechzeiten von 1,5 s für eine optimale Prozesssteuerung
iTHERM StrongSens: unübertroffene Vibrationsfestigkeit (> 60g) für ultimative Anlagensicherheit

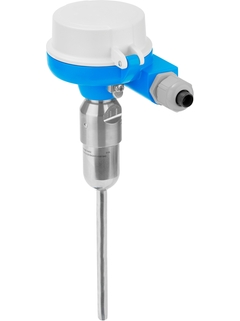

iTHERM QuickNeck – kosten- und zeitsparend dank einfacher, werkzeugloser Nachkalibrierung
Bluetooth® Verbindung (optional)
Internationale Zertifizierungen: Zündschutzart gemäß ATEX, IECEx, CSA C/US und NEPSI
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl

-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Vorgänger
-
-
Technische Information (TI)
iTHERM TM131
Deutsche Version - 04/2021
Zukunftsweisendes, in hohem Maße modulares und robustes RTD-oder TC-Thermometer für eine Vielzahl von industriellen Anwendungen
EN DE 28/02/202215/04/202115/03/202110/12/2018Sprache:
Deutsch
Version:
15/04/2021
Dateigröße:
4.7 MB
Dateiname:
TI01373TDE_0321.pdf
-
-
-
Explosionssicherheit
Product family: Accessories: Inserts, Process RTD general purpose
Englische Version - 03/2021
Product root: TM111-, TM131-, TS111-, TS211- Region: Europe (ATEX) Approval agency: Bureau Veritas Category: II 1/2 D, II 1/2 G, II 1 G Protection: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia 035 060 015|xxx
EN DE 15/03/2021Sprache:
Englisch
Version:
15/03/2021
Dateigröße:
5.4 MB
Dateiname:
EPS 18 ATEX 1 152 X_Iss.2.pdf
-
-
-
Technische Information (TI)
iTHERM ModuLine TM131
Zukunftsweisendes, in hohem Maße modulares und robustes RTD- oder TC-Thermometer für eine Vielzahl von industriellen Anwendungen
EN DE 28/02/202215/04/202115/03/202110/12/2018Sprache:
Deutsch
Version:
28/02/2022
Dateigröße:
4.7 MB
Dateiname:
TI01373TDE_0422-00.pdf
-
-
-
Betriebsanleitung (BA)
Modulare Thermometer Betriebsanleitung
Universell einsetzbare modulare Thermometer mit RTD- oder TC-Messeinsatz für industrielle Anwendungen
EN DE 31/08/2018Sprache:
Deutsch
Version:
31/08/2018
Dateigröße:
617.1 KB
Dateiname:
BA01915TDE_0118.pdf
-
-
-
Sicherheitshinweise (XA)
iTHERM TM111, TM131
Ex d IIC T1...T6 Gb、Ex tD A20/A21 IP66/68 T*
EN DE 30/07/2020Sprache:
Englisch
Version:
30/07/2020
Dateigröße:
628.6 KB
Dateiname:
XA02114TEN_0120.pdf
-
-
-
Sicherheitshinweise (XA)
iTHERM TM111, iTHERM TM131
Safety Instructions iTHERM TM111, iTHERM TM131 EAC: 1Ех d IIC T6…T1 Gb Х Ga/Gb Ех d IIC T6…T1 Х Ех tb IIIC 85°C…450°C Db Х Ех ta/tb IIIC 85°C…450°C Da/Db Х
EN DE 30/08/2021Sprache:
Englisch
Version:
30/08/2021
Dateigröße:
658 KB
Dateiname:
XA02695TEN_0121.pdf
-
-
-
Sicherheitshinweise (XA)
TM111, TM131: cCSAus XP DIP NI
TM111, TM131: cCSAus XP DIP NI
EN DE 08/06/202119/09/2019Sprache:
Englisch
Version:
08/06/2021
Dateigröße:
111.3 KB
Dateiname:
XA01961TEN_02.21.pdf
-
-
-
Sicherheitshinweise (XA)
iTHERM TM111, TM131 Control drawing CSA IS, NI, DIP
Thermometer Installation Notes for hazardous locations Intrinsically safe, Nonincendive, Dust ignition proof
EN DE 08/07/202114/10/2019Sprache:
Englisch
Version:
08/07/2021
Dateigröße:
564.4 KB
Dateiname:
10000010341.pdf
-
-
-
Sicherheitshinweise (XA)
TM111, TM131, TS111, TS211
Thermometers and inserts Ex ia IIC T6 Ga/Gb
EN DE 31/07/2020Sprache:
Englisch
Version:
31/07/2020
Dateigröße:
305.7 KB
Dateiname:
XA02110TEN_0120.pdf
-
-
-
Sicherheitshinweise (XA)
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411, TM412
Thermometers and inserts Ex nA IIC T6...T1 Gc
EN DE 31/07/2020Sprache:
Englisch
Version:
31/07/2020
Dateigröße:
173.5 KB
Dateiname:
XA02111TEN_0120.pdf
-
-
-
Sicherheitshinweise (XA)
RTD/TC-Thermometer TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
ATEX: II 3G Ex nA IIC T6...T1 Gc II 3D Ex tc IIIC T85°C...T450°C Dc Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich
EN DE 14/03/202223/05/201904/08/201716/02/201526/02/2013Sprache:
Deutsch
Version:
14/03/2022
Dateigröße:
459.5 KB
Dateiname:
XA00044RDE_1822-00.pdf
-
-
-
Sicherheitshinweise (XA)
iTHERM TM111, iTHERM TM131
EAC: Ga/Gb Ex ia IIC T6…T1 X Ex ia IIIC T85°C…450°C Da/Db X
EN DE 30/08/2021Sprache:
Englisch
Version:
30/08/2021
Dateigröße:
577.4 KB
Dateiname:
XA02696TEN_0121.pdf
-
