TC61

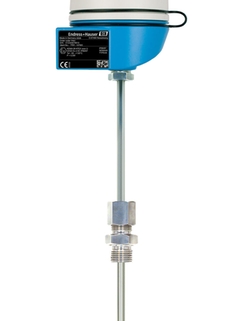

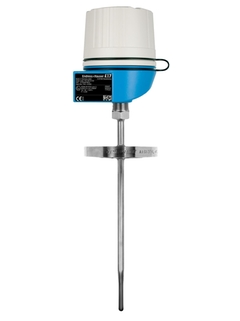

Ex d Thermoelement Thermometer mit DIN Schutzrohr
Sichere Überwachung von Prozesstemperaturen in anspruchsvollen Applikationen
Das flexibel konfigurierbare, robuste Thermometer ist für den Einsatz in anspruchsvollen und sicherheitsrelevanten Anwendungen, wie z. B. in der Chemie-, Öl & Gas- und Energiebranche bestens geeignet. Raue Umgebungsbedingungen, aggressive Substanzen und höchste Prozessdrücke sind durch Einsatz robuster Schutzrohre und speziell dafür ausgelegter Materialien handhabbar. Der Einsatz eines Kopftransmitters führt zu erhöhter Genauigkeit und Zuverlässigkeit gegenüber direkt verdrahteten Sensoren.
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Genauigkeit
Klasse 1 nach IEC 60584
-
Ansprechzeit
abhängig vom Aufbau
t50 = 3 s
t90 = 7 s -
Max. Prozessdruck (statisch)
bei 20 °C: 100 bar (1.450 psi)
-
Arbeitsbereich
Typ K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Typ J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Max. Eintauchlänge auf Anfrage
bis 10.000,00 mm (393,70'')
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
Zündschutzart für den Einsatz in ex-gefährdeten Bereichen: Eigensicher (Ex ia), druckfeste Kapselung (Ex d), nicht funkend (Ex nA)
Schnelle Ansprechzeit mit reduzierter/verjüngter Schutzrohrspitze
Hohe Flexibilität durch modularen Aufbau mit...
-
Anwendungsgebiet
Schwerindustrie
Öl & Gas Prozessindustrie
Messbereich: –40…+1100 °C (–40…+2012 °F)
Statischer Druckbereich bis zu 75 bar in Abhängigkeit vom verwendeten Prozessanschluss
Schutzklasse: IP68
Dokumente / Handbücher / Software
-
Omnigrad S TR61, TC61
Modulares Thermometer, wahlweise mit RTD- oder TC-Messeinsatz
Technische Information (TI) -
Technische Information
Omnigrad S TC61
Thermoelement-Thermometer, EEx-d-zertifiziert, austauschbarer
Messeinsatz, verschweißtes Schutzrohr, Prozessanschluss: mit
Gewinde,
Flansch oder verschiebbar. PCP- (4...20 mA), HART®- oder
PROFIBUS-PA®-ElektronikTechnische Information (TI) -
Safety instructions RTD / TC Thermometer
Omnigrad S TR/TC 6x
ATEX II1/2, 2GD or II2G
(Ex d IIC T5, T6; Ex tD A21 IP66 T85 °C T100 °C)Ex-Sicherheitshinweise (XA) -
TRxx, TCxx, TS211, iTHERM TS111, TM211, TPx100, TSx310, TM1x1, TM411,
TM412
Thermometers and inserts
Ex nA IIC T6...T1 GcEx-Sicherheitshinweise (XA) -
iTHERM TS111, TM211
Omniset TPx100, Omnigrad TSx310
RTD/TC inserts and cable thermometers
ATEX:
II1D, II1/2D Ex ia IIIC or II1G, II1/2G Ex ia IIC
IECEx:
Ex ia IIC Ga, Ga/Gb
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
Safety instructions ATEX II1GD or II 1/2 GD
RTD / TC Thermometer
Omnigrad TRxx, TCxx, TSTxxx, TxCxxx
Omniset TPR100, TET10x, TPC100, TEC10xEx-Sicherheitshinweise (XA) -
Omnigrad TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
ATEX: II 1D, II 1/2D Ex ia IIIC or II 1G, II 1/2G Ex ia IIC IECEx: Ex
iaIIC
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
Omnigrad S TR/TC6x
ATEX:
II 1/2 or G or D Ex d IIC or ta/tb IIIC
IECEx:
Ex d IIC r ta/tb IIIC
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
Omnigrad S TR/TC6x
RTD / TC Thermometer
1Ex d IIC T6...T1 Gb X
Ex tb IIIC 85 °C....450 °C Da X
Ga/Gb Ex d IIC T6...T1 X
Ex ta/tb IIIC 85 °C...450 °C Da/Db XEx-Sicherheitshinweise (XA) -
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db ХEx-Sicherheitshinweise (XA) -
TR/TC6x
Ex d IIC T1...T6 Gb
Ex-Sicherheitshinweise (XA) -
RTD/TC thermometers
ATEX II 3G, II 3D
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
Mesure de température
Capteurs et transmetteurs pour les industries de process
Arbeitsgebiete (FA)12/19fr -
温度测量
过程工业用温度传感器和温度变送器
Arbeitsgebiete (FA)12/14Chinesisch -
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznychArbeitsgebiete (FA)10/14Polnisch -
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.Arbeitsgebiete (FA)06/13Russisch -
Misura della temperatura
Termometri e trasmettitori
per l'industria di processoArbeitsgebiete (FA)04/18Italienisch -
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Arbeitsgebiete (FA)04/18Spanisch -
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry
Arbeitsgebiete (FA)03/13Englisch -
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler
Arbeitsgebiete (FA)03/13Türkisch -
Temperature measurement
Thermometers and transmitters for the process industry
Arbeitsgebiete (FA)02/20Englisch -
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Arbeitsgebiete (FA)02/20Deutsch -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Kompetenzbroschüre (CP)08/11Russisch -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиKompetenzbroschüre (CP)04/10Russisch -
Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC General purpose
Produktwurzel: TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TR10-, TR11-, TR12-, TR13-
HerstellererklärungEnglisch -
Process TC Heavy duty
Produktwurzel: TC61-
Erklärungsnummer: HE_00491_01.17
Hersteller Spezifikation: RoHSHerstellererklärungEnglisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM412-, TM411-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Erklärungsnummer: EC_00177_02.16EU ErklärungDeutsch , Englisch , fr -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-, TR61-, TR62-, TR63-, TR65-, TR66-
Erklärungsnummer: EC_00096_02.15EU ErklärungDeutsch , Englisch -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, ACCESSORIES: T_INSERTS, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Produktwurzel: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
Erklärungsnummer: EC_00169_02.16EU ErklärungDeutsch , Englisch , fr -
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
Produktwurzel: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
Erklärungsnummer: EC_00136_02.16EU ErklärungDeutsch , Englisch -
Process RTD General purpose, Process TC General purpose, Process RTD Hygienic, Process RTD Heavy duty, Process RTD Direct contact, Process TC Heavy duty, Process TC direct in contact, ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS
Produktwurzel: TC10-, TC12-, TC13-, TR11-, TR12-, TR13-, TR15-, TR24-, TM411-, TM412-, TR10-, TR45-, TR47-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TST310-, TC15-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TSC310-, TPR100-, TPC100-, TS111-
Erklärungsnummer: EC_00177_01.16EU ErklärungDeutsch , Englisch , fr -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Produktwurzel: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Erklärungsnummer: EC_00568_01.17EU ErklärungDeutsch , Englisch , fr -
Process RTD General purpose, Process RTD Heavy duty, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: China
Zulassungsstelle: ACMA
Zulassungsnummer: MD-17033A/09/ENMiscellaneousEnglisch -
ACCESSORIES: TC INSERT, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TSC310-, TPC300-, TPC100-, TEC300-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-, TAF11-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC RU D-DE.AZ01.B.01156MiscellaneousRussisch -
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, process displays, head transmitters, Field transmitter, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Produktwurzel: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
Region/Land: Indien
Zulassungsstelle: MUPS
Zündschutzart: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4Ex AusrüstungEnglisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex ia IIC T6...T1 Ga, Ex iaD Txxx°CEx AusrüstungChinesisch -
Process TC Heavy duty
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-
Region/Land: South Korea
Zulassungsstelle: KOSHA
Zündschutzart: Ex d IIC T6...T4Ex Ausrüstung -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-, TR61-, TR62-, TR63-, TR65-, TR66-
Region/Land: International (IECEx)
Zulassungsstelle: KEMA
Zündschutzart: Ex d IIC T6...T1 Gb, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/DbEx AusrüstungEnglisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: International (IECEx)
Zulassungsstelle: DEKRA
Zündschutzart: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/DbEx AusrüstungEnglisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR10-, TPR100-, TPC100-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Zündschutzart: Ex d IIC T6...T1 Ga/Gb, Ex d IIC Txxx°C Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/DbEx AusrüstungRussisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Produktwurzel: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: Europa (ATEX)
Zulassungsstelle: DEKRA
Kategorie: II 1/2 D, II 1/2 G, II 1 D, II 1 G
Zündschutzart: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C DaEx AusrüstungEnglisch -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TC61-, TC62-, TC63-, TC65-, TC66-, TR61-, TR62-, TR63-, TR65-, TR66-
Region/Land: Europa (ATEX)
Zulassungsstelle: KEMA
Kategorie: II 2 D, II 2 G, II 1/2 D, II 1/2 G
Zündschutzart: Ex d IIC T6...T1 Ga/Gb, Ex d IIC T6...T1 Gb, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/DbEx AusrüstungEnglisch -
ACCESSORIES: TC INSERT, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TPC100-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Region/Land: South Korea
Zulassungsstelle: KOSHA
Zündschutzart: Ex ia IIC T6...T1Ex Ausrüstung -
Process RTD Heavy duty, Process RTD Hygienic
Produktwurzel: TR61-, TR62-, TR63-, TR65-, TR66-, TC61-, TC62-, TC63-, TC65-, TC66-
Region/Land: Europa (ATEX)
Zulassungsstelle: CESI
Kategorie: II1/2GD, II2GD, II2G
Zündschutzart: Ex d IIC T6, Ex tD A21Ex AusrüstungEnglisch , Italienisch -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TR66-, TR65-, TR63-, TR62-, TR61-, TC66-, TC65-, TC63-, TC62-, TC61-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex d IIC T6...T4 GbEx AusrüstungChinesisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Produktwurzel: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TS211-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TM111-, TM131-, TM411-, TPC100-, TPR100-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex nA IIC T6...T1 GcEx AusrüstungEnglisch -
ACCESSORIES: TC INSERT, Process TC Direct contact, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TSC310-, TPC300-, TPC200-, TPC100-, TEC420-, TEC300-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-, TAF11-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: IT.C.32.004.A_66573MetrologyRussisch
Zubehör / Ersatzteile
-
-
Bestellnummer 71249291
Wärmeleitpaste FDA-konform 30g
-
Bestellnummer 71312729
Wärmeleitpaste HSC 340, 100g
-
-
-
Nr C Bestellnummer 71111510
Keramik-Anschluss. 2-Leiter Spc 5 St.
-
Nr C Bestellnummer 71111514
Keramik-Anschluss. 4-Leiter 5 St.
-
-
-
Bestellnummer 71044061
Beistellset kpl.TMT8x/7x (europäisch)
2x Schraube, 2x Feder, 2x Sicherungsscheibe, 1x Dichtung CDI-Stecker
-
Bestellnummer 71182599
Ersatzteilkit 5x O-Ring 78x3 VMQ 75°
-
-
-
Nr A Bestellnummer TPC100-
-
Nr A Bestellnummer TPC300-
-
-
-
Nr E Bestellnummer TW10-
Thermowell TW10
Product being phased out, limited availability. Screw in. Protection tube acc. DIN43772/2G+3G, welded version.
-
Nr E Bestellnummer TW11-
Thermowell TW11
Product being phased out, limited availability. to screw in Pipe-version, welded, DIN 43772 / 2G + 3G.
-
Nr E Bestellnummer TW12-
Thermowell TW12
Product being phased out, limited availability. screw in. Protection tube acc. DIN43772/2+3, without neck, welded version.
-
Nr E Bestellnummer TW13-
Thermowell TW13
Product being phased out, limited availability. with flange connection. Protection tube acc. DIN43772/2F+3F, welded version.
-
-
-
Nr F Bestellnummer TA50-
-
-
-
Nr B Bestellnummer TMT84-
iTEMP TMT84, Transmitter PA
Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
-
Nr B Bestellnummer TMT85-
iTEMP TMT85, Transmitter FF
Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.
-
Nr B Bestellnummer TID10-
Display for head transmitter TID10
to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.
-
-
-
Bestellnummer READWIN-
Readwin 2000 Operation + Read. software
-
Bestellnummer TXU10-
Configuration kit TXU10-
for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.
-
Bestellnummer FXA195-
Commubox FXA195
Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.
-
-
-
Nr D Bestellnummer TA30H-
Terminal Head TA30H
Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).
-
-
-
Nr B Bestellnummer TMT181-
iTEMP TMT181, Head Transmitter PCP
Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
-
Nr B Bestellnummer TMT182-
iTEMP TMT182, Head Transmitter HART
Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
-
Nr B Bestellnummer TMT82-
iTEMP TMT82, Transmitter HART
2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
-
-
Nachfolger
