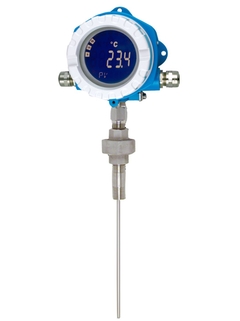

TMT142R
RTD Thermometer mit Display
Sichere Überwachung von Prozesstemperaturen in anspruchsvollen Anwendungen
Das robuste Thermometer ist für den Einsatz in anspruchsvollen und sicherheitsrelevanten Anwendungen, wie z. B. in der Chemie-, Öl & Gas- und Energiebranche bestens geeignet. Das Thermometer erfüllt durch diverse Zertifikate und Prüfungen die entsprechenden Sicherheitsanforderungen. Der Einsatz eines Transmitters führt zu erhöhter Genauigkeit und Zuverlässigkeit gegenüber direkt verdrahteten Sensoren.
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Genauigkeit
Klasse A nach IEC 60751
Klasse AA nach IEC 60751 -
Ansprechzeit
abhängig vom Aufbau
t50 = 3 s
t90 = 7 s -
Max. Prozessdruck (statisch)
abhängig vom Schutzrohr
-
Arbeitsbereich
PT 100:
-200 °C ...600 °C
(-328 °F ...1.112 °F) -
Max. Eintauchlänge auf Anfrage
bis 30.000,00 mm (1.181,10'')
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
HART®-Protokoll zur Gerätebedienung vor Ort mit Handbediengerät (DXR375) oder von der Warte aus mit PC
Beleuchtetes Display mit großer Messwert-, Bargraph- und Störungsanzeige
1 x Pt 100 mit 3 oder 4-Leiter-Anschluss
Sofort ansprechende...
-
Anwendungsgebiet
Das Thermometer TMT142R ist für den Einsatz in der Chemie-, Petrochemische- und Energieindustrie konzipiert worden, aber auch für allgemeine Anwendungen geeignet. Das Gerät besteht aus einem Messwiderstand (Pt100) und einem elektronischen Transmitter...
Dokumente / Handbücher / Software
-
Technische information TMT142R
Technische information TMT142R, Omnigrad S
Technische Information (TI) -
iTEMP TMT142B
Temperaturfeldtransmitter mit HART®-Kommunikation und Bluetooth®
SchnittstelleKurzanleitung (KA)07/20Englisch -
TMT142R, TMT142C
RTD / Thermocouple assembly with field transmitters
ATEX Installation types
II2G Ex d IIC T6…T4 Gb
II1G Ex ia IIC T6…T1 Ga
Safety instructionsEx-Sicherheitshinweise (XA) -
Omnigrad S RTD and TC Thermometer with display
TMT142R, TMT142C
ATEX:
Ex ia IIC T6...T1 Ga
Ex ia IIIC T85 °C...T450 °C Da/Db
Safety Instructions
Temperature field transmitter, ATEX Safety instructions
Ex-Sicherheitshinweise (XA) -
Omnigrad S RTD and TC Thermometer with display
TMT142R, TMT142C
ATEX:
Ex d IIC T6...T1 Ga/Gb
Ex tb IIIC T85 °C...T450 °C Da/Db
Safety Instructions
Temperature field transmitter, ATEX Safety instructions
Ex-Sicherheitshinweise (XA) -
Omnigrad S RTD and TC Thermometer with display
TMT162R/C, TMT142R/C
ATEX II 3G
Safety Instructions
Temperature field transmitter, ATEX Safety instructions
Ex-Sicherheitshinweise (XA) -
TMT142R, TMT142C
RTD and TC Thermometer with display
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ex ia IIC T6...T1 X
Ex ia IIIC T85 °C...T450 °C Da/Db XEx-Sicherheitshinweise (XA) -
TMT142R, TMT142C
RTD and TC Thermometer with display
1Ex d IIC T6...T1 Gb X
Ex tb IIIC 85 °C....450 °C Db X
Ga/Gb Ex d IIC T6...T1 X
Ex ta/tb IIIC 85 °C...450 °C Da/Db XEx-Sicherheitshinweise (XA) -
Omnigrad S RTD and TC Thermometer with display
TMT142R, TMT142C
ATEX Ex ia IIC T6…T1 Ga
Safety Instructions
Temperature field transmitter, ATEX Safety instructions
Ex-Sicherheitshinweise (XA) -
Mesure de température
Capteurs et transmetteurs pour les industries de process
Arbeitsgebiete (FA)12/19fr -
温度测量
过程工业用温度传感器和温度变送器
Arbeitsgebiete (FA)12/14Chinesisch -
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznychArbeitsgebiete (FA)10/14Polnisch -
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.Arbeitsgebiete (FA)06/13Russisch -
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Arbeitsgebiete (FA)04/18Spanisch -
Misura della temperatura
Termometri e trasmettitori
per l'industria di processoArbeitsgebiete (FA)04/18Italienisch -
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler
Arbeitsgebiete (FA)03/13Türkisch -
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry
Arbeitsgebiete (FA)03/13Englisch -
Temperature measurement
Thermometers and transmitters for the process industry
Arbeitsgebiete (FA)02/20Englisch -
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Arbeitsgebiete (FA)02/20Deutsch -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Kompetenzbroschüre (CP)08/11Russisch -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиKompetenzbroschüre (CP)04/10Russisch -
EDD Single, PDM_HART_TE_iTEMP_TMT142_0x00CB_0x02_0x04, 03.10.2019 (Temperature, iTEMP, 0x00CB)
HART,
PDM Version: 8.2.1, 9.1.0.4Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, ITEMP_TMT142_V1_03_xx, 26.10.2020 (Temperature, iTEMP, 0x00CB)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
Faceplate Library, PRM_HART_Package_Temp_1_08_00, 03.12.2015 (Temperature)
HART,
Plant Resource Manager Version: R3.05, R3.11Faceplate1.08.00Language neutral -
Process RTD Heavy duty
Produktwurzel: TMT142R-
Erklärungsnummer: HE_00505_01.17
Hersteller Spezifikation: RoHSHerstellererklärungEnglisch -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Produktwurzel: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Erklärungsnummer: EC_00568_01.17EU ErklärungDeutsch , Englisch , fr -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT142R-, TMT162C-, TMT162R-
Erklärungsnummer: EC_00185_01.16EU ErklärungDeutsch , Englisch , fr -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT142R-
Erklärungsnummer: EC_00173_01.16EU ErklärungDeutsch , Englisch , fr -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT142R-, TMT162C-, TMT162R-
Erklärungsnummer: EC_00330_01.16EU ErklärungDeutsch , Englisch , fr -
Process RTD Heavy duty, RTD-thermometer
Produktwurzel: TMR31-, TMR35-, TMT142R-, TMT162R-, TTR31-, TTR35-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC BY_112 11.01. TP020 003 143MiscellaneousRussisch -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT142R-, TMT162C-, TMT162R-
Region/Land: China
Zulassungsstelle: ACMA
Zulassungsnummer: MD-17030A/09/ENMiscellaneousEnglisch -
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC BY_112 11.01. TP020 003 126MiscellaneousRussisch -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT162R-, TMT162C-, TMT142R-, TMT142C-
Region/Land: South Korea
Zulassungsstelle: KOSHA
Zündschutzart: Ex ia IIC T6...T4Ex Ausrüstung -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT142R-, TMT162C-, TMT162R-
Region/Land: Europa (ATEX)
Zulassungsstelle: KEMA
Kategorie: II 1 G, II 1/2 G, II 1/2 D, II 2 G, II 2 D
Zündschutzart: Ex d IIC T6...T1 Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T450°C Da/Db, Ex tb IIC T450°C Db, Ex ta/tb IIC T450°C Da/Db, Ex d IIC T6...T1 Ga/GbEx AusrüstungDeutsch , Englisch -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT142R-, TMT162C-, TMT162R-
Zündschutzart: Ex d IIC T6...T1 Ga/Gb, Ex d IIC T6...T1 Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC T6...T1 Da/Db, Ex tb IIIC T6...T1 Db, Ex ta/tb IIIC T6...T1 Da/DbEx AusrüstungRussisch -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT162R-, TMT162C-, TMT142R-, TMT142C-
Region/Land: South Korea
Zulassungsstelle: KOSHA
Zündschutzart: Ex d IIC T6...T4Ex Ausrüstung -
Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT142C-, TMT162R-, TMT162C-, TMT142R-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: IT.C.32.004.A_62156/1MetrologyRussisch
Zubehör / Ersatzteile
-
-
Nr 8 Bestellnummer 51004387
Adapter NPT1/2/M20x1,5 Kabeldurchführ.
-
Nr 8 Bestellnummer 51004915
Adapter M20x1,5 aussen/M24x1,5 innen VA
-
Nr 8 Bestellnummer 51004949
Kabelverschraubung M20x1,5
-
Nr 8 Bestellnummer 51006845
Kabelverschraubung NPT1/2 D4,5-8,5 IP68
-
Nr 8 Bestellnummer 51007995
Montagehalter Rohr 1,5-3" Edelstahl 316L
-
-
-
Nr 2 Bestellnummer 71310423
-
-
-
Nr 5 Bestellnummer TMT142X-HA
Gehäusedeckel blind, 316L Ex d, FM XP, CSA XP + Dichtung
-
Nr 5 Bestellnummer TMT142X-HB
Gehäusedeckel blind, 316L + Dichtung
-
Nr 5 Bestellnummer TMT142X-HC
Gehäusedeckel kpl.für Display, 316L Ex d FM XP, CSA XP + Dichtung
-
Nr 5 Bestellnummer TMT142X-HD
Gehäusedeckel kpl. für Display, 316L + Dichtung
-
Nr 5 Bestellnummer TMT142X-HH
Gehäusedeckel blind, Alu Ex d, FM XP + Dichtung CSA-Zul. nur als Abdeckung Anschlussraum
-
Nr 5 Bestellnummer TMT142X-HI
Gehäusedeckel blind Alu + Dichtung
-
Nr 5 Bestellnummer TMT142X-HK
Gehäusedeckel kpl. für Display, Alu Ex d + Dichtung
-
Nr 5 Bestellnummer TMT142X-HL
Gehäusedeckel kpl. für Display, Alu + Dichtung
-
-
-
Nr 7 Bestellnummer 51004948
Deckelkralle Ersatzteilset Feldgehäuse
Schraube, Scheibe, Federring
-
-
-
Nr 2+3 Bestellnummer TMT142X-DA
Display HART5 + Halterung + Verdrehsicherung
-
Nr 2+3 Bestellnummer TMT142X-DC
Displayhalterung + Verdrehsicherung
-
-
-
Nr 9 Bestellnummer 51004489
Stopfen (Blind) M20x1,5 EEx-d/XP
-
Nr 9 Bestellnummer 51004490
Stopfen (Blind) NPT1/2, 3.1655.53
-
Nr 9 Bestellnummer 51004916
Stopfen (Blind) G1/2" Ex-d/XP
-
Nr 9 Bestellnummer 51006888
Stopfen (Blind) 1/2NPT V4A
-
-
-
Bestellnummer TET300-
RTD Insert TET300
Replaceable Insert (MgO). Connection to EEx d head with NPT1/2. Diameter: D=6mm.
-
Bestellnummer FXA195-
Commubox FXA195
Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.
-
-
-
Nr 4 Bestellnummer TMT142E-
Electronic TMT142E
-
-
-
Nr 1 Bestellnummer TMT142G-
Housing TMT142G
-
