Temperaturtransmitter iTEMP TMT142B mit HART® 7
Intelligent, robust, innovativ: Die neue Generation von Temperaturtransmittern mit Bluetooth®

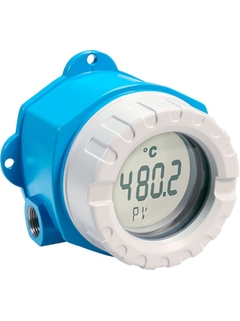

Der einkanalige Temperaturtransmitter iTEMP TMT142B verfügt über eine Anzeige mit Hintergrundbeleuchtung und ermöglicht extrem zuverlässige, hochgenaue und langzeitstabile Messungen in kritischen Prozessen und explosionsgefährdeten Bereichen.

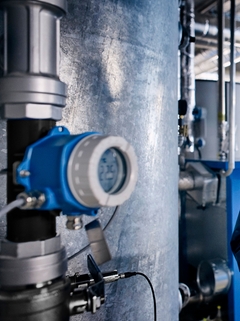

Neben seinem widerstandsfähigen Einkammergehäuse bietet der Transmitter eine integrierte Bluetooth®-Schnittstelle für eine sichere Fernbedienung (Endress+Hauser SmartBlue App). Er konvertiert die Signale von Widerstandsthermometern (RTD), Thermoelementen (TC), Widerständen (Ω) und Spannungsgebern (mV) in ein 4 ... 20 mA-Signal und ermöglicht HART® 7-Kommunikation.
- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Genauigkeit
(Pt100, -50...200 °C) <= 0,13 K
(Pt100, -58...392 °F) <= 0,23 °F
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
Internationale Zulassungen für den Einsatz in explosionsgefährdeten Bereichen:
CSA (IS, NI, XP und DIP) und ATEX (Ex ia, Ex d und Staub-Ex)
Zuverlässige, langzeitstabile und genaue Temperaturmessungen selbst unter rauen Umgebungsbedingungen – dank des...
-
Anwendungsgebiet
Temperaturtransmitter mit sicherer Bluetooth® und HART® 7-Kommunikation
Anzeige mit Hintergrundbeleuchtung für klare, gut lesbare Prozess- und Diagnoseinformationen im Feld
Universaleingang für Widerstandsthermometer (RTD), Thermoelemente, Widerstände (Ω...
Dokumente / Handbücher / Software
-
iTEMP TMT142B
Temperaturfeldtransmitter mit HART® Kommunikation und Bluetooth®
SchnittstelleTechnische Information (TI) -
iTEMP TMT142B
Temperaturfeldtransmitter mit HART® Kommunikation und Bluetooth®
SchnittstelleBetriebsanleitung (BA) -
iTEMP TMT142B
Temperaturfeldtransmitter mit HART®-Kommunikation und Bluetooth®
SchnittstelleKurzanleitung (KA)07/20Englisch -
iTEMP TMT142B
ATEX: II1G Ex ia IIC T6…T4 Ga, II2D Ex ia IIIC T85 °C...T110 °C Db
IECEx: Ex ia IIC T6…T4 Ga, Ex ia IIIC T85 °C...T110 °C DbEx-Sicherheitshinweise (XA) -
iTEMP TMT142
ATEX: II3G Ex ic IIC T6 Gc, II3G Ex nA IIC T6 Gc,
II3D Ex tc IIIC DcEx-Sicherheitshinweise (XA) -
Control Drawing CSA, Ex ia, Ex ec
Temperature field transmitter
Installation notes for hazardous Locations
Intrinsical safety, increased safetyEx-Sicherheitshinweise (XA) -
Control drawing CSA XP, DIP
Temperature field transmitter
Installation notes for hazardous Locations
Explosion proof, dust ignition proof, increased safetyEx-Sicherheitshinweise (XA) -
iTEMP TMT142B HART
ATEX: II1G Ex ia IIC T6…T4 Ga
IECEx: Ex ia IIC T6…T4 GaEx-Sicherheitshinweise (XA) -
iTEMP TMT142
ATEX: II2G Ex db IIC T6…T4 Gb, II2D Ex tb IIIC T110°C Db
IECEx: Ex db IIC T6…T4 Gb, Ex tb IIIC T110°C DbEx-Sicherheitshinweise (XA) -
EDD Single, AMS11_HA_TE_iTEMP_TMT142B_0x11D1_0x03_0x02, 12.10.2020 (Temperature, iTEMP, 0x11D1)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, PDM_HART_TE_iTEMP_TMT142B_0x11D1_0x03_0x02, 21.09.2020 (Temperature, iTEMP, 0x11D1)
HART,
PDM Version: 8.2.1, 9.1.0.4Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HA_TE_iTEMP_TMT142B_0x11D1_0x03_0x02, 12.10.2020 (Temperature, iTEMP, 0x11D1)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5, 14.0, 14.1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, FDM_HART_TE_iTEMP_TMT142B_0x11D1_0x03_0x02, 10.09.2020 (Temperature, iTEMP, 0x11D1)
HART,
Experion Version: R511
Field Device Manager Version: R511Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, ITEMP_TMT142B_HART_FW_3_01_zz_Dev_Rev_03, 01.09.2020 (Temperature, iTEMP, 0x11D1)
HART,
DeviceCare Version: 1.07.00
Evo Control Core Services Version: 9.3.63
Field Device Manager Version: R511
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00
PACTware Version: 5.0 SP4
Plant Resource Manager Version: R4.03Device Type Manager (DTM)3.1.3.5713Language neutral -
Faceplate Single, PRM_HART_TE_iTEMP_TMT142B_0x11D1_0x03_0x02, 12.10.2020 (Temperature, iTEMP, 0x11D
HART,
Plant Resource Manager Version: R4.03Faceplate1.00.00Language neutral -
Field transmitter
Produktwurzel: TMT142B-
Erklärungsnummer: HE_01384_01.20
Hersteller Spezifikation: EMCHerstellererklärungEnglisch -
Field transmitter
Produktwurzel: TMT142-, TMT142B-
Erklärungsnummer: HE_01318_01.20
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Field transmitter
Produktwurzel: TMT142-, TMT162-, TMT142B-
Erklärungsnummer: EC_00100_01.15EU ErklärungDeutsch , Englisch , fr -
Field transmitter
Produktwurzel: TMT142B-
Erklärungsnummer: EC_00824_01.20EU ErklärungDeutsch , Englisch , fr -
Field transmitter
Produktwurzel: TMT142-, TMT162-, TMT142B-
Erklärungsnummer: EC_00164_02.16EU ErklärungDeutsch , Englisch , fr -
Field transmitter
Produktwurzel: TMT142B-, TMT162-
Erklärungsnummer: EC_00605_02.17EU ErklärungDeutsch , Englisch , fr -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose
Produktwurzel: TMT188-, TMT71-, TMT72-, TMT80-, TMT82-, TMT84-, TMT85-, TPC100-, TPC300-, TS111-, TS211-, TST310-, TST602-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142B-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-, TET300-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: EAEC N RU D-DE.AB53.B.01191/20MiscellaneousRussisch -
Field transmitter
Produktwurzel: TMT142-, TMT142B-, TMT162-
Region/Land: Europa (ATEX)
Zulassungsstelle: KEMA
Kategorie: II 2 G, II 2 D
Zündschutzart: Ex db IIC T6...T4 Gb, Ex tb IIIC Txxx°C DbEx AusrüstungEnglisch -
Field transmitter
Produktwurzel: TMT142B-, TMT162-
Region/Land: Europa (ATEX)
Zulassungsstelle: Bureau Veritas
Kategorie: II 2 D, II 1 G
Zündschutzart: Ex ia IIC T6...T4 Ga, Ex ia IIIC Txxx°C DbEx AusrüstungDeutsch , Englisch -
Field transmitter
Produktwurzel: TMT142B-, TMT162-
Region/Land: International (IECEx)
Zulassungsstelle: Bureau Veritas
Zündschutzart: Ex ia IIC T6...T4 Ga, Ex ia IIIC Txxx°C DbEx AusrüstungEnglisch -
Field transmitter
Produktwurzel: TMT142B-
Region/Land: Kanada, USA
Zulassungsstelle: CSA
Kategorie: I/1/A,B,C,D/T6...T4, II,III/1/E,F,G/TXXX°C, I/zone 2, I/zone 0, I/2/A,B,C,D T6...T4
Zündschutzart: AEx e IIC T6...T4 Gc, AEx ia IIC T6...T4 Ga, Ex e IIC T6...T4 Gc, Ex ia IIC T6...T4 GaEx AusrüstungEnglisch -
Field transmitter
Produktwurzel: TMT142-, TMT142B-, TMT162-
Region/Land: International (IECEx)
Zulassungsstelle: KEMA
Zündschutzart: Ex tb IIIC Txxx°C Db, Ex db IIC T6...T4 GbEx AusrüstungEnglisch -
Field transmitter
Produktwurzel: TMT142B-
Radio EquipmentEnglisch -
Field transmitter
Produktwurzel: TMT142B-
Region/Land: USA
Zulassungsstelle: FCCRadio EquipmentEnglisch -
Field transmitter
Produktwurzel: TMT142B-
Radio EquipmentChinesisch -
Field transmitter
Produktwurzel: TMT142B-
Radio Equipmentfr -
Field transmitter
Produktwurzel: TMT142-, TMT142B-
Ordinary Location Product SafetyEnglisch
Zubehör / Ersatzteile
-
-
Bestellnummer 51007995
Montagehalter Rohr 1,5-3" Edelstahl 316L
-
-
-
Nr 8 Bestellnummer 51004387
Adapter NPT1/2/M20x1,5 Kabeldurchführ.
-
Nr 8 Bestellnummer 51004949
Kabelverschraubung M20x1,5
-
Nr 8 Bestellnummer 51006845
Kabelverschraubung NPT1/2 D4,5-8,5 IP68
-
Nr 8 Bestellnummer 51004915
Adapter M20x1,5 aussen/M24x1,5 innen VA
-
-
-
Nr 2 Bestellnummer 71310423
-
Nr 2 Bestellnummer TMT142X-DB
Display HART7 + Halterung + Verdrehsicherung
-
Nr 2 Bestellnummer TMT142X-DC
Displayhalterung + Verdrehsicherung
-
-
-
Nr 7 Bestellnummer 51004948
Deckelkralle Ersatzteilset Feldgehäuse
Schraube, Scheibe, Federring
-
-
-
Nr 6 Bestellnummer 71158816
O-Ring 88x3 EPDM 70 PTFE-gleitbesch.
-
Nr 6 Bestellnummer 71439499
O-Ring 88x3 HNBR 70° Shore PTFE-besch.
-
-
-
Nr 5 Bestellnummer TMT142X-HH
Gehäusedeckel blind, Alu Ex d, FM XP + Dichtung CSA-Zul. nur als Abdeckung Anschlussraum
-
Nr 5 Bestellnummer TMT142X-HI
Gehäusedeckel blind Alu + Dichtung
-
Nr 5 Bestellnummer TMT142X-HK
Gehäusedeckel kpl. für Display, Alu Ex d + Dichtung
-
Nr 5 Bestellnummer TMT142X-HL
Gehäusedeckel kpl. für Display, Alu + Dichtung
-
Nr 5 Bestellnummer TMT142X-HA
Gehäusedeckel blind, 316L Ex d, FM XP, CSA XP + Dichtung
-
Nr 5 Bestellnummer TMT142X-HB
Gehäusedeckel blind, 316L + Dichtung
-
Nr 5 Bestellnummer TMT142X-HC
Gehäusedeckel kpl.für Display, 316L Ex d FM XP, CSA XP + Dichtung
-
Nr 5 Bestellnummer TMT142X-HD
Gehäusedeckel kpl. für Display, 316L + Dichtung
-
-
-
Nr 9 Bestellnummer 51004490
Stopfen (Blind) NPT1/2, 3.1655.53
-
Nr 9 Bestellnummer 51006888
Stopfen (Blind) 1/2NPT V4A
-
-
-
Bestellnummer DIENST-
Service
-
Bestellnummer XPRFID-
Spare RFID TAG
Consists of: RFID TAG, fixing wire, crimp sleeve.
-
-
-
Nr 1 Bestellnummer TMT142G-
Housing TMT142G
-
-
-
Nr 4 Bestellnummer TMT142E-
Electronic TMT142E
-
