iTHERM ModuLine TM101

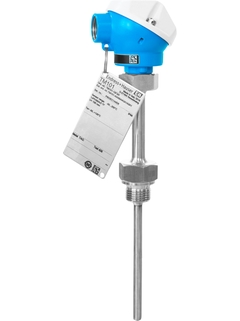

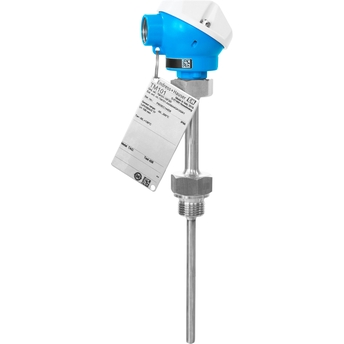

Produktbild des RTD- oder TC-Thermometers TM101 ©Endress+Hauser

RTD- oder Thermoelement-Thermometer zum Direkteinbau in verschiedenen Industrieanwendungen

Die "Basic"-Thermometer bieten eine zuverlässige Temperaturmessung mit einfacher Sensortechnologie, einem Standardhalsrohr sowie einem fest eingebauten, nicht austauschbaren Messeinsatz und sind für den Einsatz in Ex-freien Bereichen ausgelegt. Die Geräte sind optional mit Bluetooth®-fähigen Kopftransmittern mit 4...20-mA-Ausgang oder HART®-Kommunikation erhältlich und bieten so eine erweiterte Messgenauigkeit und Zuverlässigkeit im Vergleich zu direkt verdrahteten Sensoren.

Fundamental Auswahl
  • F
  • L
  • E
  • X

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Genauigkeit

      Klasse A nach IEC 60751
      Klasse B nach IEC 60751
      Klasse Standard nach ASTM E230
      Klasse 2 nach IEC 60584-2

    • Ansprechzeit

      t90 ca. 17 s
      abhängig von der Konfiguration

    • Max. Prozessdruck (statisch)

      abhängig von der Konfiguration

    • Arbeitsbereich

      Basis PT100 TF:
      -50 °C …200 °C
      (-58 °F …392 °F)
      Thermoelement:
      Typ K bis 600 °C (1.112 °F)

    • Max. Eintauchlänge auf Anfrage

      bis 1.000,0 mm (39'')

Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

TM101
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • Exzellentes Preis-Leistungsverhältnis und schnelle Lieferung weltweit

    • Benutzerfreundliche Produktauswahl, intelligenter Aufbau für einfache Instandhaltung

    • Große Auswahl an Prozessanschlüssen

    • Bluetooth®-Konnekivität (optional)

  • Anwendungsgebiet

    • Universell einsetzbar

    • Für den Einsatz in Ex-freien Bereichen

    • Messbereich: -50 ... +650 °C (-58 ... +1202 °F)

    • Druckbereich: bis 50 bar (725 psi)

    • Schutzart: bis IP68

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    Basis Technologie

    metrische Bauart

    universell einsetzbar

    Direkt prozessberührend einsetzbar

  • Schutzrohr

    ohne, direkt prozessberührend

  • Messeinsatz

    Basis Sensortechnologie

  • Außendurchmesser Schutzrohr / Messeinsatz

    Messeinsatz:

    6,0 mm

  • Max. Eintauchlänge auf Anfrage

    bis 1.000,0 mm (39'')

  • Werkstoff Schutzrohr

    Material Messeinsatz:

    316L (1.4404)

    Alloy 600 (2.4816)

  • Prozessanschluss

    Außen-Gewinde:

    G1/2", G1/4"

    NPT1/2"

    M18x1.5, M20x1.5

    Überwurfmutter:

    G1/2", G3/4"

    Klemmverschraubungen, auch federnd:

    NPT1/2", G1/2"

  • Form der Spitze

    gerade

  • Arbeitsbereich

    Basis PT100 TF:

    -50 °C …200 °C

    (-58 °F …392 °F)

    Thermoelement:

    Typ K bis 600 °C (1.112 °F)

  • Max. Prozessdruck (statisch)

    abhängig von der Konfiguration

  • Genauigkeit

    Klasse A nach IEC 60751

    Klasse B nach IEC 60751

    Klasse Standard nach ASTM E230

    Klasse 2 nach IEC 60584-2

  • Ansprechzeit

    t90 ca. 17 s

    abhängig von der Konfiguration

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 71367427

      Ersatzteilkit Ring D21/di 10xgrün,10 St.

      Verpackungsheit: 10 Stück

    • Bestellnummer 71182602

      Ersatzteilkit Dichtung TA30A / TA30D

      5x O-Ring 3,69x1,78 5x 0-Ring 74,7x2,75

    • Bestellnummer 71367414

      Ersatzteilkit Kupferring G1/2", 10 Stück

      Verpackungsheit: 10 Stück

    • Bestellnummer 71367420

      Ersatzteilkit Kupferring G3/4", 10 Stück

      Verpackungsheit: 10 Stück

    • Bestellnummer 71367425

      Ersatzteilkit Kupferring M20x1.5(10 St.)

      Verpackungsheit: 10 Stück

    • Bestellnummer 71369768

      O-Ring 71X3 Silikon 70° Shore A

    • Bestellnummer 71438347

      Ersatzteilkit Kupferring M18 (10 Stück)

      Verpackungseinheit: 10 Stück

    • Bestellnummer TK40-

      Compression Fitting TK40

      Weld-in compression fitting with hygienic design. For applications in the food/ beverages and pharmaceutical industries.

    • Bestellnummer TA20AB-

      Terminal Head TA20AB

      Terminal head for temperature assemblies, simple execution, lid fixed by screws. Inner geometry acc. to DIN EN 50446.

    • Bestellnummer TA30A-

      Terminal Head TA30A

      Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Bestellnummer TA30EB-

      Terminal Head TA30EB

      Retainer for terminal block or head transmitter + optional display. Cover: low, threaded, optional window. Material: Aluminium. Coating: Polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...+150oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Bestellnummer TS111-

      Insert iTHERM TS111

      Replaceable. Metric version according DIN43735.

    • Bestellnummer TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Bestellnummer TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Bestellnummer TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Bestellnummer DIENST-
