TST41N

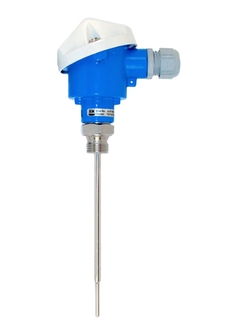

Modulares RTD Thermometer
Branchenübergreifende, bewährte Temperaturmesstechnik für nahezu alle Industriezweige
Das Thermometer wird hauptsächlich in der chemischen Industrie, aber auch in anderen Branchen eingesetzt. Das Gerät mit Kopftransmitter ist ein anschlussbereites Komplettgerät zur Erhöhung der Messgenauigkeit und Zuverlässigkeit im Vergleich zu direkt verdrahteten Sensoren. Eine Vielzahl von Prozessanschlüssen, Abmessungen und Werkstoffen bietet flexible Einsatzmöglichkeiten.
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Genauigkeit
Klasse A nach IEC 60751
Klasse AA nach IEC 60751 -
Ansprechzeit
abhängig vom Aufbau
t50 = 3 s
t90 = 6 s -
Max. Prozessdruck (statisch)
bei 20 °C: 20 bar (290 psi)
-
Arbeitsbereich
PT 100:
-50 °C ... 600 °C
(-58 °F ...1.112 °F) -
Max. Eintauchlänge auf Anfrage
bis 10.000,00 mm (393,70'')
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen Eintauchlängen
Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772
Schnelle Ansprechzeit mit reduzierter/verjüngter Spitze
...
-
Anwendungsgebiet
Das Widerstandsthermometer TST41N ist für den allgemeinen Einsatz in Flüssigkeiten und Gasen geeignet.
Dokumente / Handbücher / Software
-
Neue Version (01.14): Omnigrad TST40N, TST41N
Modulares Widerstandsthermometer mit Gewinde als Prozessanschluss
Technische Information (TI) -
Technical information
RTD Thermometer
omnigrad TST41N
Contact thermometer - Fast response
M.I. cable
Threaded process connection
With TIG welded reinforcing tubeTechnische Information (TI) -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Kompetenzbroschüre (CP)08/11Russisch -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиKompetenzbroschüre (CP)04/10Russisch -
Process RTD Direct contact
Produktwurzel: TST41N-
Erklärungsnummer: HE_00517_01.17
Hersteller Spezifikation: RoHSHerstellererklärungEnglisch -
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Produktwurzel: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Erklärungsnummer: EC_00568_01.17EU ErklärungDeutsch , Englisch , fr -
Process TC Heavy duty, Process TC General purpose, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, Low cost RTD General purpose
Produktwurzel: TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TST40N-, TST41N-, TST434-, TM411-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-
Erklärungsnummer: EC_00136_02.16EU ErklärungDeutsch , Englisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Low cost RTD General purpose, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, RTD-thermometer
Produktwurzel: TR88-, TS111-, TSM187-, TSM487-, TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: IT.C.32.004.A_66572MetrologyRussisch
Zubehör / Ersatzteile
-
-
Bestellnummer 60001328
Dichtring DIN7603 A CU 21x26x1.5
-
Bestellnummer 60001344
Dichtring DIN7603 A CU 27x32x2
-
Bestellnummer 71163501
Dichtungsring D21/di10x2 Aramid+NBR
-
Bestellnummer 71044061
Beistellset kpl.TMT82/85/84 (europäisch)
2x Schraube, 2x Feder, 2x Sicherungsscheibe, 1x Dichtung CDI-Stecker
-
Bestellnummer 71367414
Ersatzteilkit Kupferring G1/2", 10 Stück
Verpackungsheit: 10 Stück
-
Bestellnummer 71367420
Ersatzteilkit Kupferring G3/4", 10 Stück
Verpackungsheit: 10 Stück
-
Bestellnummer 71367424
Ersatzteilkit Kupferring G1", 10 Stück
Verpackungsheit: 10 Stück
-
Bestellnummer 71367425
Ersatzteilkit Kupferring M20x1.5(10 St.)
Verpackungsheit: 10 Stück
-
Bestellnummer 71367427
Ersatzteilkit Ring D21/di 10xgrün,10 St.
Verpackungsheit: 10 Stück
-
-
-
Nr D Bestellnummer TA20A-
Anschlusskopf TA20A
Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, epoxidharzbesch. Umgebungstemperatur: max. +100oC; ATEX: +95oC.
-
Nr D Bestellnummer TA20B-
Anschlusskopf TA20B
"Produkt im Auslaufprozess, nur begrenzt verfügbar." Anschlusskopf zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: PA, schwarz. Umgebungstemperatur: max. +80 oC. Schutzart: IP65.
-
Nr D Bestellnummer TA20D-
Anschlusskopf TA20D
Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit bis zu zwei Kopftrans- mittern oder einem Anschlusssockel und einem Kopftransmitter. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, lackiert Umgebungstemperatur: max. +100 oC; ATEX: +95 oC. Schutzart: IP 66
-
-
-
Bestellnummer FXA195-
Commubox FXA195
Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.
-
Bestellnummer READWIN-
Readwin 2000 Bedien- + Auslesesoftware
-
-
-
Nr B Bestellnummer TMT180-
iTEMP TMT180, Kopftransmitter Pt100
Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.
-
Nr B Bestellnummer TMT181-
iTEMP TMT181, Kopftransmitter PCP
Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.
-
-
-
Bestellnummer TXU10-
Konfigurationskit TXU10-
für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.
-
-
-
Nr B Bestellnummer TMT84-
iTEMP TMT84, Transmitter PA
2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.
-
Nr B Bestellnummer TMT85-
iTEMP TMT85, Transmitter FF
2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.
-
Nr B Bestellnummer TID10-
Anzeigeeinheit Kopftransmitter TID10
zum Aufstecken. Dot-Matrix Messwertanzeige. 12 DIP-Schalter, rückseitig. Einstellungen: FF: Simulation, Write Lock. PA: Busadressierung, Write Lock. Kompatibel: TMT85, TMT84, TMT82.
-
-
-
Nr D Bestellnummer TA30A-
Anschlusskopf TA30A
Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: niedrig, klappbar, opt. Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).
-
Nr D Bestellnummer TA30D-
Anschlusskopf TA30D
Aufnahme für 2 Kopftransmitter oder Anschlussklemmenblöcke. Deckel: hoch, klappbar. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).
-
-
-
Nr B Bestellnummer TMT182-
iTEMP TMT182, Kopftransmitter HART
Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.
-
Nr B Bestellnummer TMT82-
iTEMP TMT82, Transmitter HART
Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.
-
-
