Omnigrad T TR25
Modulares RTD Thermometer

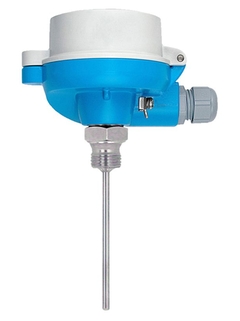

Produktbild Pt100 Widerstands-Thermometer TR25 ©Endress+Hauser

Branchenübergreifende, bewährte Temperaturmesstechnik für nahezu alle Industriezweige

Das Thermometer wird hauptsächlich in der chemischen Industrie eingesetzt, ist aber auch für andere Branchen geeignet. Das Gerät mit Kopftransmitter ist ein anschlussbereites Komplettgerät zur Erhöhung der Messgenauigkeit und Zuverlässigkeit im Vergleich zu direkt verdrahteten Sensoren. Eine große Auswahl an Prozessanschlüssen, Eintauchlängen und Werkstoffen bietet flexible Einsatzmöglichkeiten.

  • Vorteile

    • Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen Eintauchlängen

    • Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772

    • Schnelle Ansprechzeit mit reduzierter Sensorspitze

    • ...

  • Anwendungsgebiet

    • Universell einsetzbar

    • Messbereich: –200...+600 °C (–28...+1 112 °F)

    • Druckbereich bis zu 40 bar (580 psi)

    • Schutzklasse bis zu IP67

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Bauart

    modulares Thermometer

    Gewindeprozessanschluss

    ohne Halsrohr

  • Anschlusskopf

    TA30A - Aluminium - Klappdeckel mit/ohne Display

    TA30D- Alu- Klappdeckel hoch

    TA20A - Alu - Deckel m. Schrauben

    TA20B - Kunststoff - Schraubdeckel

    TA20D - Alu - Klappdeckel hoch

    TA20J - Edelstahl - tiefgezogen mit/ohne Display

    TA20R - Edelstahl - gedreht m. Schraubdeckel

    TA20W - Alu - Deckel m. Schnappverschluss

    TA21E - Alu - Schraubdeckel m. Sicherungskette

  • Schutzrohr

    ohne (nicht für Schutzrohreinbau vorgesehen)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    6,0 mm (0,24'')

  • Max. Eintauchlänge auf Anfrage

    bis 10.000,00 mm (393,70'')

  • Werkstoff Schutzrohr

    1.4404 (316L)

  • Optionale Beschichtung

    Nicht definiert

  • Prozessanschluss

    Außen-Gewinde:

    G1/4"

    G1/2"

    NPT1/4"

    NPT1/2"

  • Form der Spitze

    gerade

    reduziert

  • Oberflächengenauigkeit Ra

    Nicht definiert

  • Arbeitsbereich

    PT 100:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 40 bar (580 psi)

  • Genauigkeit

    Klasse A nach IEC 60751

    Klasse AA nach IEC 60751

  • Ansprechzeit

    abhängig vom Aufbau

    t50 = 2 s

    t90 = 5 s

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Zertifikate

    Gost Metrology

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • A
    • Nr A Order code TA20A-

      Anschlusskopf TA20A

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, epoxidharzbesch. Umgebungstemperatur: max. +100oC; ATEX: +95oC.

    • Nr A Order code TA20B-

      Anschlusskopf TA20B

      "Produkt im Auslaufprozess, nur begrenzt verfügbar." Anschlusskopf zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: PA, schwarz. Umgebungstemperatur: max. +80 oC. Schutzart: IP65.

    • Nr A Order code TA20D-

      Anschlusskopf TA20D

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit bis zu zwei Kopftrans- mittern oder einem Anschlusssockel und einem Kopftransmitter. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, lackiert Umgebungstemperatur: max. +100 oC; ATEX: +95 oC. Schutzart: IP 66

    • Nr A Order code TA20R-

      Anschlusskopf TA20R

      Produkt im Auslaufprozess, nur befristet verfügbar. Zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: AISI316L/1.4404. Umgebungstemperatur: max. +100oC; ATEX: +95oC. Schutzart: IP66/67.

    • Nr A Order code TA20W-

      Anschlusskopf TA20W

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf klappbar zur Aufnahme eines Messeinsatzes mit Kopftrans- mitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium Umgebungstemperatur: max. +100 oC; ATEX: +95 oC. Schutzart: IP 66

    • Nr A Order code TA21E-

      Anschlusskopf TA21E

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter. Deckel: schraubbar. Material: Aluminium. Max. Temp.: +100 oC; ATEX +95 oC. Schutzart: IP65.

    • Order code FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

    • Order code READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

  • D
    • Nr D Order code TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Nr D Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

  • D
    • Nr D Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.

    • Nr D Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Nr D Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Nr D Order code TID10-

      Anzeigeeinheit Kopftransmitter TID10

      zum Aufstecken. Dot-Matrix Messwertanzeige. 12 DIP-Schalter, rückseitig. Einstellungen: FF: Simulation, Write Lock. PA: Busadressierung, Write Lock. Kompatibel: TMT85, TMT84, TMT82.

  • A
    • Nr A Order code TA30A-

      Anschlusskopf TA30A

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: niedrig, klappbar, opt. Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Nr A Order code TA30D-

      Anschlusskopf TA30D

      Aufnahme für 2 Kopftransmitter oder Anschlussklemmenblöcke. Deckel: hoch, klappbar. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Nr A Order code TA30P-

      Anschlusskopf TA30P

      Aufnahme für 2 Kopftransmitter oder Anschlussklemmenblöcke. Deckel: hoch, klappbar. Material: Polyamid PA12 antistatisch. Farbe: schwarz. Umgebungstemp.: -40..120oC (Gehäuse). Schutzart: IP65 (Gehäuse).

  • D
    • Nr D Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.
