Füllstandsmessung in Flüssigkeiten für Wasser/Abwasser-Anwendungen und Hilfskreisläufen in allen Industrien

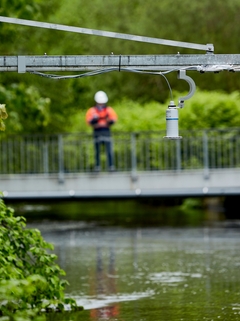

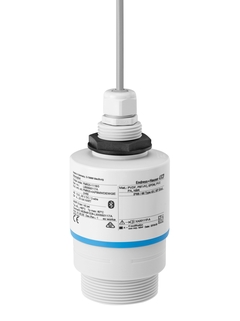

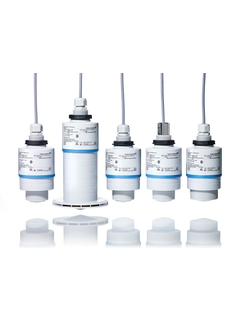

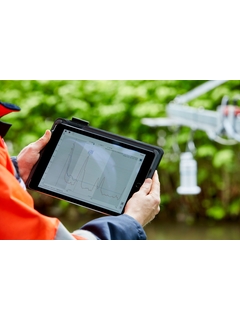

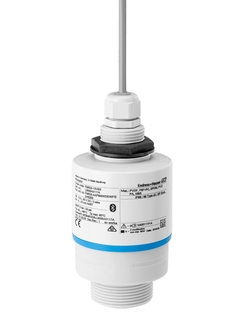

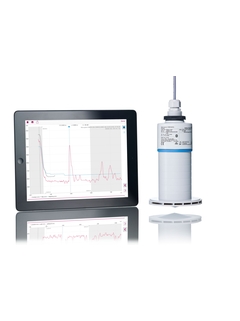

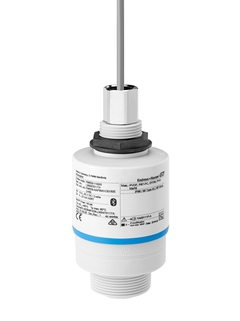

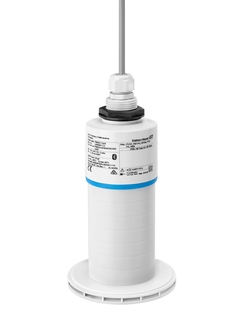

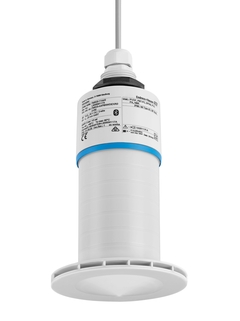

Der Micropilot FMR20 bietet kontinuierliche, berührungslose Füllstands- und Durchflussmessung (via Linearisierungstabelle), perfekt passend für Anwendungen in der Wasser- und Abwasserindustrie sowie für Hilfskreisläufe in allen Industrien. Die Inbetriebnahme ist via HART, drahtlos mit App und Bluetooth® sowie mittels abgesetzter Anzeige möglich. Die Signalkurve kann mit der App auf jedem Bluetooth®-fähigen Smartphone oder Tablet (iOS, Android) angezeigt werden. Dank innovativem Chipdesign und der kompakten Bauform passen die Geräte perfekt in Anwendungen mit beengten Platzverhältnissen.

  • Vorteile

    • Berührungsloses Radarmessgerät mit Inbetriebnahme via HART, drahtlos via Bluetooth® App oder mittels abgesetzter Anzeige

    • Kompaktestes Radarmessgerät dank innovativem Chipdesign - perfekt auf Applikationen mit beengten Einbauverhältnissen abgestimmt

    • ...

  • Anwendungsgebiet

    Radarmessgerät zur kontinuierlichen Füllstand- und Durchflussmessung (für offene Kanäle oder Wehren, via Linearisationstabelle) in Flüssigkeiten. Zur Verwendung in Lagertanks, offenen Bassins, Pumpenschächten oder in Kanalsystemen.

    • Prozessanschluss:...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Füllstand Radar

  • Merkmal / Anwendung

    - Typische Wasser-& Abwasseranwendungen (bspw. offene Becken, Kanäle, Flüsse, Überlaufbecken, Pumpensumpf,…);

    - Anwendungen in Hilfskreisläufen in allen Industrien;

    - Lagerbehälter

  • Spezialitäten

    Bluetooth® Inbetriebnahme

    Bedienung und Wartung mit SmartBlue App

  • Versorgung / Kommunikation

    2-wire (HART, 4…20 mA, Modbus),

    Bluetooth® drahtlose Technologie und App (optional)

  • Frequenz

    K-band (~26 GHz)

  • Genauigkeit

    +/- 2 mm (0,08")

  • Prozesstemperatur

    -40…+80 °C

  • Prozessdruck absolut / max. Überlastdruck

    -1…3 bar

  • Prozessseitige Hauptmaterialien

    PVDF, PBT

  • Prozessanschluss

    Gewinde:

    G1", NPT1"; G1 1/2", NPT1 1/2", G2", NPT2",


    Flansch:

    UNI DN80….DN150 (3"…6")

  • Max. Messdistanz

    10 m (DN40);

    20 m (= >DN80)

  • Kommunikation

    4...20mA HART

    Modbus

    Drahtlose Bluetooth® Technologie

  • Zertifikate / Abnahmen

    ATEX, CSA C/US, IEC Ex, NEPSI, EAC

  • Optionen

    App 'SmartBlue' zur Inbetriebnahme und Betrieb mittels Bluetooth®,

    Abgesetzte Anzeige und Bedienung mittels HART Prozessanzeiger RIA15 verfügbar in Bestellstruktur,

    Überflutungsschutzhülse,

    Verschiedene Montagemöglichkeiten

  • Anwendungsgrenzen

    DK < 4:

    FMR5x;

    Turbulente Oberflächen:

    FMR5x;

    Ammoniakhaltiger Gasraum::

    FMR54 im Schwallrohr;

    Starke Ansatzbildung:

    FMR54 ggf. mit Spülluft

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code

      Gerät ist nicht reparierbar.

    • Order code 52000598

      Mutter 6kt (SW70) G2, sw, PC

      Verwendung: Sensor 2", FMR10, FMR20, FMU30, FMU40/FMU41.

    • Order code 71162777

      UNI Überwurfflansch 3"/DN80/80, PP

      Max 4bar abs/58psia, passend zu: NPS 3" Cl.150 / DN80 PN16 / 10K 80. Verwendung: FMR20, FMR50/FMR56, 80mm/3" Horn, 3" 150lbs/DN80 PN16/10K 80.

    • Order code 71162778

      UNI Überwurfflansch 4"/DN100/100, PP

      Max 4bar abs/58psia, passend zu: NPS 4" Cl.150 / DN100 PN16 / 10K 100. Verwendung: FMR20, FMR50/56, 80mm/3" Horn, 4" 150lbs/DN100 PN16/10K 100.

    • Order code 71162780

      UNI Überwurfflansch 6"/DN150/150, PP

      Max 4bar abs/58psia, passend zu: NPS 6" Cl.150 / DN150 PN16 / 10K 150. Verwendung: FMR50/FMR56, 80mm/3" Horn. 6" 150lbs/DN150 PN16/10K 150. Verwendung: FMR20.

    • Order code 71325087

      HART Kommunikationswiderst. Ex / Ex-frei

      Verwendung: FMG50, FMR20, FMX21 mit RIA15.

    • Order code 52014146

      Befestigungsmutter G1-1/2

      Sechskant, SW60. Verwendung: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10, FMR20.

    • Order code 71325090

      Überfl.schutzhülse DN40/G1 1/2" FMR10/20

      Werkstoff: Metallisiert PBT-PC. Passend zu 40mm/1-1/2" Antenne mit Prozessanschluss Vorderseite G1-1/2. Verwendung: FMR10, FMR20.

    • Order code 71327051

      Überflutungsschutzhülse DN80/3" FMR20

      Werkstoff: Metallisiert PBT-PC. Passend zu 80mm/3" Antenne. Verwendung: FMR20.

    • Order code 71325079

      Montagebügel ausrichtbar, 316L

      Verwendung: FDU90, FMR10, FMR20.

    • Order code 52025686

      Wetterschutzhaube FDU90/91, FMR10/20

      Werkstoff: PVDF. Verwendung: FDU90/FDU91, FMR10, FMR20.
