Kapazitive Füllstandsmessung

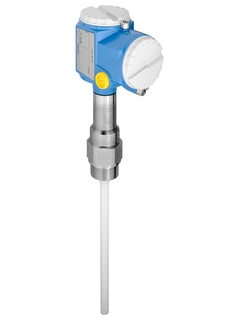

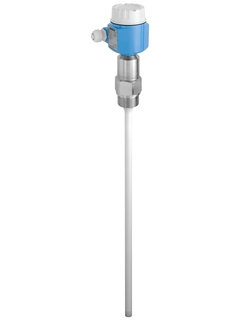

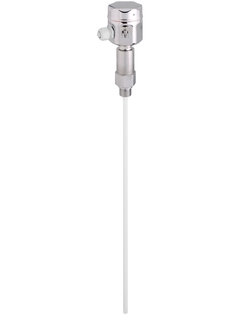

Liquicap FMI51

Liquicap FMI51 ©Endress+Hauser
Liquicap FMI51 ©Endress+Hauser
Liquicap FMI51 ©Endress+Hauser
Liquicap FMI51 ©Endress+Hauser

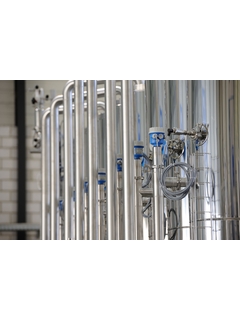

Liquicap FMI51 Applikation © Photo Dominik Pluess (SC France)
  • Liquicap FMI51
  • Liquicap FMI51
  • Liquicap FMI51
  • Liquicap FMI51
  • Liquicap FMI51 Applikation

Kontinuierliche Füllstandsmessung und Trennschichtmessung in Flüssigkeiten

Der Liquicap FMI51 ist eine zuverlässige, vollisolierte Stabsonde zur kontinuierlichen Füllstandsmessung von Flüssigkeiten insbesondere in ansatzbildenden Medien und bei extrem hohen Temperaturen. Die Messung ist unabhängig von der Dielektrizitätskonstante (DK). In Verbindung mit dem Fieldgate FXA320 (Messwert-Fernabfrage mittels Internettechnologie) stellt der Liquicap eine ideale Lösung zur Materialbevorratung und Logistikoptimierung (Inventory Control) dar.

Zusatzkomponenten

  • Vorteile

    • Einsatz auch in Sicherheitssystemen mit Anforderungen an die funktionale Sicherheit bis SIL2 gemäß IEC 61508

    • Universell einsetzbar durch zahlreiche Zertifikate und Zulassungen

    • Kein Abgleich erforderlich für Medien mit einer Leitfähigkeit ab 100 μS/cm....

  • Anwendungsgebiet

    Ab einer Leitfähigkeit der Flüssigkeit von 100 μS/cm ist die Messung unabhängig von der Dielektrizitätskonstante (DK). Somit können verschiedene Flüssigkeiten ohne einen Neuabgleich gemessen werden.

    • Prozessanschlüsse: Flansche und Gewinde

    • Prozessdruck...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Kapazitiv

  • Merkmal / Anwendung

    Vollisolierte Stabsonde, geeignet für Standard und extreme Prozessbedingungen (Temperatur, Druck, Ansatz)

  • Trennschichtmessung

    Trennschicht flüssig / flüssig auch mit Emulsionsschicht

  • Spezialitäten

    Inaktive Länge
    Vorabgleich ab Werk
    Kurze Messwertreaktionszeit

  • Versorgung / Kommunikation

    12-36V DC HART
    PFM

  • Genauigkeit

    Reproduzierbarkeit 0,1%

  • Linearitäts fehler bei elekt. Leitenden Flüssigkeiten

    <0,25%

  • Umgebungstemperatur

    -50°C...+70°C

  • Prozesstemperatur

    -80°C...200°C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum ... 100 bar

  • Prozessseitige Hauptmaterialien

    Isolationsarten: PTFE,PFA
    316L

  • Prozessanschluss

    G1/2, G 3/4, G 1, G1 1/2 /NPT 1/2, NPT 3/4", NPT 1", NPT1 1/2
    Flansche ab DN25.../ASME 1".../JIS...

  • Prozessanschluss hygienisch

    Tri-Clamp ISO02852 spaltfrei plattiert

    Milchrohr

    Frontbündige Gewindeabdichtungen

  • Sensorlänge

    Gesamtlänge max. 6 m
    Inaktive Länge: max. 2m

  • Max. Messdistanz

    0.1 m ... 4.0 m

  • Kommunikation

    4...20mA HART
    PFM

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI, EAC

  • Sicherheitszulassungen

    Überfüllsicherung WHG

    SIL

  • Konstruktionszulassungen

    EN 10204-3.1

    NACE MR0175

  • Hygienische Zulassungen

    3A, EHEDG

  • Schiffbauzulassungen

    GL/ ABS/ DNV

  • Optionen

    Separatgehäuse
    Gasdichte Prozessabdichtung

  • Anwendungsgrenzen

    Unzureichende Deckenfreiheit

    Wechselnde, nichtleitende
    Medien, Leitfähigkeit
    < 100 μS/cm


    Druck und Temperaturderating beachten.

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      Deckel F13 Ex Alu, Dichtung

      O-Ring EPDM. Verwendung: Gehäuse F13, Aluminium,Ex d.

    • Nr 20 Order code 52002699

      Deckel F17 Alu, Dichtung

      O-Ring EPDM. Verwendung: Gehäuse F17, Aluminium.

    • Nr 20 Order code 52006903

      Deckel T13 Alu, Dichtung EPDM

      O-Ring EPDM. Verwendung: Gehäuse T13, Aluminium.

    • Nr 20 Order code 52025605

      Deckel F16 hoch, transparent, Dichtung

      Anzeigedeckel, Dichtung EPDM. Verwendung: Gehäuse Polyester, FMI21, FMI51/FMI52, FMU30.

    • Nr 20 Order code 52025606

      Deckel F16 grau, PBTP, Dichtung

      Dichtung EPDM. Verwendung: Gehäuse F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52027000

      Deckel F15 316L, Dichtung

      Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15, Edelstahl.

    • Nr 20 Order code 52028269

      Deckel F15 316L,hoch,Schauglas,Dichtung

      Schauglas: Glas. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15 Edelstahl.

    • Nr 20 Order code 52028270

      Deckel F13/F17 Alu,hoch,Schaugl.,Dicht.

      Schauglas: Glas. O-Ring 70,0x3,0 EPDM. Verwendung: Gehäuse F13/F17 Aluminium.

    • Nr 20 Order code 52028271

      Deckel T13 Alu,Ex d,hoch,Schaugl,Dicht.

      Schauglas: Mineralglas. Stückgeprüft, EEx d/XP. O-Ring EPDM, FDA 72,0x3,0. Verwendung: Gehäuse T13 Aluminium.

  • 25
  • 20
  • 30
  • 35
  • 40
    • Order code 919806-1000

      Mounting set (2"/pipe 38_V4A

      Usage: FMI51/FMI52, FTG20, FTI51/FTI52,FTI55/FTI56, FTI77, FTM50/FTM51/FTM52.

    • Order code 71040497

      Wetterschutzhaube F13/F17/F18/F27

      Verwendung: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Wetterschutzhaube F16 Gehäuse

      Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

  • 57
    • Nr 57 Order code 71194296

      Dichtring G1/2, 21x26, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Dichtring G3/4, 27x32, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Dichtring G1, 33x39, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Schiebemuffe G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Nr 57 Order code 52014047

      Dichtring G1-1/2, 48x55, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Schiebemuffe G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.

    • Order code

      Einschweißadapter und zugehörige Dichtungen

    • Order code 214880-0002

      Weld-in adapter UNI D65, 316L

      Flush mount process connection. Core hole: 65mm. Material: 316L. Seal: silicone profile gasket. FDA, EHEDG, 3-A compliant. Usage: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52010174

      Einschweissadapter UNI D65, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 65mm. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon Profildichtung. FDA, EHEDG, 3-A konform. Verwendung: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 52006262

      Einschweissadapter UNI D85, 316L

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 85mm. Werkstoff: 316L. Dichtung: Silikon Profildichtung. Verwendung: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52 PMC51, PMP23, PMP55, PMP75.

    • Order code 52010173

      Einschweissadapter UNI D85, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 85mm. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon Profildichtung. FDA, EHEDG, 3-A konform. Verwendung: FMB50, FMB70, FMD71/FMD78, FMI51/FMI52, FMP52, FTI51/FTI52, PMC51, PMP23, PMP55, PMP75.

    • Order code 71258357

      Einschweissadapter G3/4, d=29, 316L

      Frontbündige Abdichtung Prozessanschluss. Für Rohrmontage. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33.

    • Order code 71258355

      Einschweissadapter G3/4, d=50, 316L

      Frontbündige Abdichtung Prozessanschluss. Für Behältermontage. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, 11371. Verwendung: TMR35.

    • Order code 52018765

      Einschweissadapter G3/4, d=50, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, 11371. Verwendung: TMR35.

    • Order code 52001051

      Einschweissadapter G1, d=60, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Order code 52011896

      Einschweissadapter G1, d=60, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Order code 52021717

      O-Ring 14,9x2,7 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 75. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      O-Ring 14,9x2,7 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ 80. USP Class VI. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      O-Ring 28,17x3,53 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 71086102

      O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ. USP Class VI. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 71140668

      O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.

      Werkstoff: EPDM 70. USP Class VI, 3-A. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.
