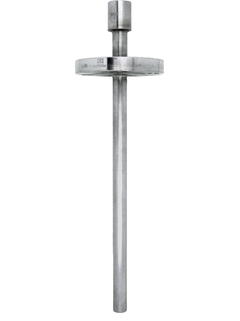

Omnigrad TA540
Schutzrohr für Temperatursensoren

Für allgemeine industrielle Anwendungen und Prozesse mit mittlerer bis hoher Beanspruchung

Metallisches Schutzrohr mit Gewinde oder verschweißtem Flansch als Prozessanschluss. Ein NPT Innengewinde stellt den Thermometer-Anschluss dar. Umfangreiche Flanschgrößen gemäß allgemeinen Standards sowie unterschiedliche Werkstoffe sind für dieses Schutzrohr verfügbar. Idealerweise führt dies zu äußerst flexiblen Einbaumöglichkeiten in anspruchsvollen Prozessen.

Auslegung
Preisangaben nach Anmeldung und Konfiguration

Vergleich

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus

<%label%>
-- selected coding

-- selected label
<%label%>
Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Optionales Zubehör

Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Konfiguration

Vorteile
Die Schutzrohre sind in gerader Ausführung oder für kurze Ansprechzeiten mit abgestufter Spitze erhältlich
Große Auswahl an standardmäßigen Rohrgrößen, Werkstoffen und Prozessanschlüssen
Das TA540 ist ein geschweißtes Schutzrohr nach Industriestandards
...

Mehr
Die Schutzrohre sind in gerader Ausführung oder für kurze Ansprechzeiten mit abgestufter Spitze erhältlich
Große Auswahl an standardmäßigen Rohrgrößen, Werkstoffen und Prozessanschlüssen
Das TA540 ist ein geschweißtes Schutzrohr nach Industriestandards
Verlängerung, Eintauchlänge und Gesamtlänge können entsprechend den Prozessanforderungen ausgewählt werden
Ausführung Prozessanschluss wahlweise als Gewinde oder verschweißter Flansch
Sonderausführungen können gemäß Spezifikationen gefertigt werden

Der Thermometeranschluss ist ein Innengewinde

Weniger

Anwendungsgebiet

Das TA540 wurde konzipiert, um mit Widerstands- und Thermoelement-Thermometern in Anwendungen mit hoher Beanspruchung eingesetzt zu werden.

Funktionen und Spezifikationen

Zurück

Details

Messprinzip

Schutzrohr geschweißt
Merkmal / Anwendung

metrische Version

verschiedene Prozessanschlüsse

runder Verlängerungsstutzen
Kopfanschluss

Innengewinde:

1/2" NPT

3/4" NPT

M20x1,5
Maximale Standard Eintauchlänge

4.000 mm (157,48")
Prozessanschluss

Gewinde:

1/2" NPT

3/4" NPT

1" NPT

M20x1,5

Flansche:

DN25 PN16 B1

DN25 PN40 B1

DN40 PN40 B1

DN50 PN40 B1

ASME 1" 150 RF

ASME 1" 300 RF

ASME 1" 600 RF

ASME 1 1/2" 150 RF

ASME 1 1/2" 300 RF

ASME 1 1/2" 600 RF

ASME 1 1/2" 600 RTJ

ASME 1 1/2" 600 RTJ

ASME 2" 300 RF

ASME 2" 600 RF

ASME 2" 300 RTJ

ASME 2" 600 RTJ
Wurzeldurchmesser Schutzrohr

1/4" SCH40

1/2" SCH40

1/2" SCH80

3/4" SCH40
Medium berührender Werkstoff

1.4401 (316)

1.4749 (~446)
Oberflächengüte

< 1,6 μm (63,00 μin)
Form der Spitze

gerade

reduziert
Temperaturbereich

-200...1.100 °C (-328...2.012 °F)
Max. Prozessdruck (statisch)

150 bar (2176 psi)
Max. Prozessdruck bei 400 °C

abhängig vom Prozessanschluss

Mehr
Weniger
