Vibronik
Grenzstanddetektion

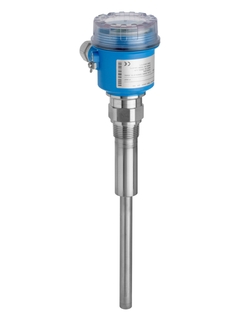

Soliphant FTM20
Messprinzip Vibronik

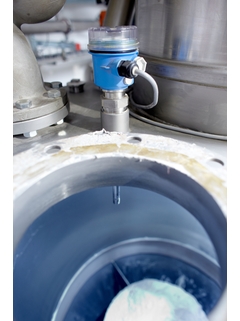

Kompakter Grenzschalter für Schüttgüter
Der Soliphant FTM20 ist ein Grenzschalter für Applikationen mit fein- oder grobkörnigen, nicht fluidisierten Schüttgütern. Die unterschiedlichen Bauformen ermöglichen einen vielfältigen Einsatz. Zur Verwendung in staubexplosions-
gefährdeten Bereichen sind Zertifikate vorhanden.
- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Prozesstemperatur
-40°C ... 150°C
-
Prozessdruck absolut / max. Überlastdruck
Vakuum ... 25 bar
-
Min. Mediumsdichte
200 g/l
-
Loading alternative products
-
Vorteile
Betriebssicherheit, Zuverlässigkeit und universelle Einsetzbarkeit durch das Messprinzip der Schwinggabel
Messung ist unbeeinflusst von Leitfähigkeit, Ablagerungen, Turbulenzen, Strömungen oder Luftblasen
Einfache und schnelle Inbetriebnahme - keine...
-
Anwendungsgebiet
Grenzschalter in kompaktem Design und Edelstahlgehäuse.
Prozessanschluss: Gewinde
Temperatur: -40 bis +150 °C
Druck: -1 bis +40 bar
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, Schiffbauzulassungen
Dokumente / Handbücher / Software
-
Soliphant T FTM20, FTM21
Technische Information
Robuster Grenzschalter für Schüttgüter,
auch für staubexplosionsgefährdete BereicheTechnische Information (TI) -
Operating Instructions
Soliphant T FTM20, FTM21
Robust point level switch for bulk solids,
also for dust incendive hazard areasKurzanleitung (KA)01/18Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch -
Safety Instructions
Soliphant T FTM20, FTM21
II 1/3 D Ex ta/tc IIIC T170°C Da/Dc
KEMA 04 ATEX 2254Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170 °C Da/Dc
Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
NEPSI:
Ex tD A20/22 IP6X T170 °C
Safety Instructions
Vibronic Limit Switches, Bulk Solids
Ex-Sicherheitshinweise (XA) -
Safety Instructions
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X
Ex-Sicherheitshinweise (XA) -
Soliphant T FTM20, FTM21
Warning
Warning: Do not damage the Sensor.
!Sonderdokumentation (SD) -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
Arbeitsgebiete (FA)09/19Spanisch -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vracArbeitsgebiete (FA)03/19fr -
Level measurement
Product overview for applications in liquids and bulk solids
Arbeitsgebiete (FA)03/17Englisch -
Level measurement
Product overview for applications in liquids and bulk solids
Arbeitsgebiete (FA)03/17Englisch -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Arbeitsgebiete (FA)03/17Deutsch -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Kompetenzbroschüre (CP)01/17Spanisch -
Low level detection in 33ft high toothpaste powder silo triggers
re-order process
Soliphant T - FTM20 is not affected by high bulk solid column
Fallbeispiele (CS)10/07Englisch -
Discharging control of filter dust
Soliphant T - FTM20 high level detection in a filter dust collector
Fallbeispiele (CS)10/07Englisch -
Control of discharging gates in silica flour vessel
Soliphant T - FTM20 high level alarm operates in vessel that is
discharged with pressure burstsFallbeispiele (CS)10/07Englisch -
Case study: Relieving the burden of stock control
Soliphant T FTM20 and Fieldgate for level limit detection
Fallbeispiele (CS)09/07Englisch -
Accurate measurement in animal feed cooler controls pellet press
FTM20 mono-rod sensor outperforms tuning fork sensor in moist
elongated pellet materialFallbeispiele (CS)07/10Englisch -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Kataloge (EC)10/18Niederländisch -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Kataloge (EC)09/19fr -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Kataloge (EC)06/20Deutsch -

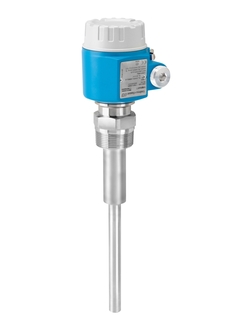

Soliphant T
FTM20 with alu housing
Bild07/13Language neutral -
Animation Messprinzip Vibronik
Animation DE mp4 1280x720
Animation10/12Deutsch -
Animation Messprinzip Vibronik
Animation DE flv 480x270
Animation10/12Deutsch -
Measuring Principle Vibronic
Animation EN flv 480x270
Animation09/12Englisch -
Measuring Principle Vibronic
Animation EN mp4 1280x720
Animation09/12Englisch -
Measuring Principle Vibronic
Animation ES flv 480x270
Animation05/13Spanisch -
Measuring Principle Vibronic
Animation ES mp4 1280x720
Animation05/13Englisch -
Animation Measuring Principle Vibronic FR
Animation FR mp4 1280x720
Animation05/13fr -
Animation Measuring Principle Vibronic FR
Animation FR flv 480x270
Animation05/13fr -
Measuring Principle Vibronic
Animation IT flv 480x270
Animation01/13Italienisch -
Measuring Principle Vibronic
Animation IT mp4 1280x720
Animation01/13Italienisch -
Measuring Principle Vibronic
Animation TR mp4 1280x720
Video08/17Türkisch -
Soliphant T
Produktwurzel: FTM20-
Erklärungsnummer: HE_00846_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Erklärungsnummer: HE_00261_01.16
Hersteller Spezifikation: Food hygiene, 10/2011, 1935/2004HerstellererklärungDeutsch , Englisch -
Soliphant T
Produktwurzel: FTM20-
Erklärungsnummer: HE_00844_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
Produktwurzel: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
Erklärungsnummer: HE_01109_01.19
Hersteller Spezifikation: Food hygieneHerstellererklärungEnglisch -
Liquiphant, Liquiphant M, Liquiphant S, Soliphant M, Soliphant T
Produktwurzel: FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51H-, FTL70-, FTL71-, FTM20-, FTM21-, FTM50-, FTM51-
Erklärungsnummer: HE_01109_02.19
Hersteller Spezifikation: Food hygieneHerstellererklärungEnglisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Erklärungsnummer: FDA_00207_01.19FDA DeclarationDeutsch , Englisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
EU ErklärungDeutsch , Englisch , fr -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Erklärungsnummer: EC_00553_03.17EU ErklärungDeutsch , Englisch , fr -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
Produktwurzel: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-DE.MO10.B.05554MiscellaneousRussisch -
Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap
Produktwurzel: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-DE.MO10.B.05551MiscellaneousRussisch -
Soliphant M, Soliphant T
Produktwurzel: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TС RU D-DE.MU62.B.02534MiscellaneousRussisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: Europa (ATEX)
Zulassungsstelle: KEMA
Kategorie: II 1/3 DEx AusrüstungDeutsch , Englisch -
Soliphant T
Produktwurzel: FTM21-, FTM20-
Region/Land: USA
Zulassungsstelle: FM
Kategorie: II,/III/1,2/EFG/T4
Zündschutzart: DIPEx AusrüstungEnglisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: International (IECEx)
Zulassungsstelle: KEMAEx AusrüstungEnglisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: Brasilien
Zulassungsstelle: TÜV
Kategorie: zone 20,22
Zündschutzart: Ex t IIIC T170°C Da/DcEx AusrüstungPortugiesisch -
Soliphant T
Produktwurzel: FTM21-, FTM20-
Region/Land: Kanada
Zulassungsstelle: CSA
Kategorie: II,III/1,2/E,F,G
Zündschutzart: DIPEx AusrüstungEnglisch -
Soliphant M, Soliphant T
Produktwurzel: FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zündschutzart: Ex d IIC T6...T2 Ga/Gb, Ex d e IIC T6...T2 Ga/Gb, Ex ia IIC T6...T2 Ga, Ex ia IIC T6...T2 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex ta IIIC Txxx°C Da, Ex ta IIIC Txxx°C, T500=xxx°C Da, Ex ta/tc IIIC Txxx°C Da/Dc, Ex d [ia Ga] IIC T6...T2 Ga/Gb, Ex d e [ia Ga] IIC T6...T2 Ga/Gb, Ex tb [ia Da] IIIC Txxx°C Da, Ex tb [ia Da] IIIC Txxx°C, T500=xxx°C Da, Ex ta/tb IIIC Txxx°C Da/DbEx AusrüstungRussisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: China
Zulassungsstelle: NEPSI
Kategorie: zone 20,22
Zündschutzart: Ex tD A20/A22 IP6X T170°CEx AusrüstungEnglisch , Chinesisch -
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
Produktwurzel: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
Zulassungsstelle: TÜVPressure EquipmentDeutsch , Englisch -
Soliphant M, Soliphant T
Produktwurzel: FTM20-, FTM21-, FTM50-, FTM51-
Region/Land: Kanada (CRN)
Zulassungsstelle: TSSAPressure EquipmentEnglisch -
Soliphant T
Produktwurzel: FTM20-, FTM21-
Region/Land: Kanada, USA
Zulassungsstelle: CSAOrdinary Location Product SafetyEnglisch
Zubehör / Ersatzteile
-
-
Nr 20 Bestellnummer 52005910
Deckel F18 Alu, Dichtung
O-Ring EPDM. Verwendung: Gehäuse F18 Aluminium.
-
Nr 20 Bestellnummer 52025790
Deckel F16 transparent, Dichtung
Dichtung EPDM. Verwendung: Gehäuse F16 Polyester.
-
-
-
Nr 21 Bestellnummer 52004137
O-Ring 71,0x3,55 EPDM, 5 Stück
Verwendung: Deckel, Gehäuse F16, Polyester.
-
Nr 21 Bestellnummer 52004277
Dicht.set EPDM,Deckel F13/17/18/27,10St.
Bestehend aus: 10x O-Ring 70,0x3,0 EPDM.
-
-
-
Nr 30 Bestellnummer 52025688
Elektronik FEM22, PNP 10-45VDC
3-Leiter. Verwendung: FTM20/FTM21.
-
Nr 30 Bestellnummer 52025691
Elektronik FEM24 DPDT 19-253VAC/55VDC
Relais DPDT. Verwendung: FTM20/FTM21.
-
-
-
Bestellnummer 71036514
Diagnosestecker FTL5x,FTL7x,FTL8x,FTM5x
Verwendung: FTL50/FTL50H/ FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.
-
Bestellnummer 71040497
Wetterschutzhaube F13/F17/F18/F27
Verwendung: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.
-
Bestellnummer 71127760
Wetterschutzhaube F16 Gehäuse
Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
-
Bestellnummer 52023313
Schiebemuffe R1-1/2 VA, FTM21
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Drucklos. Verwendung: FTM21.
-
Bestellnummer 52023312
Schiebemuffe R1-1/2 VA, FTM21, druckb.
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Druckbeaufschlagt. Verwendung: FTM21.
-
Bestellnummer 52024578
Schiebemuffe NPT1-1/2 VA, FTM21
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Drucklos. Verwendung: FTM21.
-
Bestellnummer 52025090
Schiebemuffe NPT1-1/2 VA, FTM21, druckb.
Zur flexiblen Schaltpunkteinstellung. Werkstoff: 316L. Druckbeaufschlagt. Verwendung: FTM21.
-
Bestellnummer 52014472
O-Ring 28,17x3,53 VMQ, FDA, 5 St.
Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.
-
-
Vorgänger
