Servo-Tankstandmessgerät
Proservo NMS80

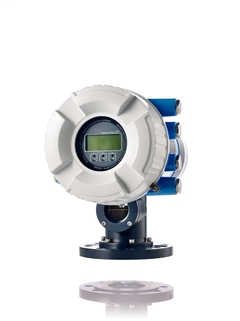

Proservo NMS80 ©Endress+Hauser

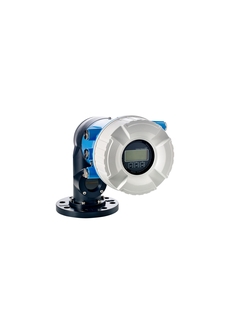

Proservo NMS80 ©Endress+Hauser
  • Proservo NMS80
  • Proservo NMS80

Hochgenaue Messung nach dem Servomessprinzip von Füllständen, Dichte und Trennschichten

Das intelligente Tankstandmessgerät Proservo NMS80 ist für die hochpräzise Messung des Füllstands von Flüssigkeiten im eichpflichtigen Verkehr und der Bestandsüberwachung vorgesehen. NMS80 erfüllt alle relevanten Anforderungen gemäß OIML R85 und API 3.1B. Das Gerät ist genau auf die Anforderungen von Tanklagerbestandsverwaltung und Verlustüberwachung abgestimmt und hinsichtlich Kostenersparnis und Betriebssicherheit optimiert.

Xpert Auswahl
  • F
  • L
  • E
  • X

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Genauigkeit

      bis zu 0,4 mm

    • Prozesstemperatur

      -200°C...200°C

    • Prozessdruck absolut / max. Überlastdruck

      0,2...6 bar abs

    • Max. Messdistanz

      36 m

    • Prozessseitige Hauptmaterialien

      316L, AlloyC276, PTFE

Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

NMS80
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

  • Vorteile

    • Hardware und Software entwickelt nach IEC 61508 bis SIL3 (in homogener Redundanz) für ein hohes Maß an Sicherheit

    • Höchste Zuverlässigkeit durch Genauigkeit von ±0,4 mm

    • Entwickelt nach den Empfehlungen der internationalen Organisation für das...

  • Anwendungsgebiet

    Für die hochgenaue Messung im eichpflichtigen Verkehr von Rohöl, Benzin, Diesel, Petrochemikalien und Chemikalien.

    • Prozessanschluss: Flansch

    • Temperatur: -200 bis +200 °C

    • Druck: 0 bis +6 bar

    • Maximaler Messbereich: 36 m

    • Genauigkeit: ±0,4 mm

    • ...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Servo / Float Tank Gauging

  • Merkmal / Anwendung

    Servo Tank Gauging: Hochgenaue Präzisionsmessung für Füllstand, Grenzstand, Spot-Dichtemessung, Dichteprofil

  • Versorgung / Kommunikation

    85-264VAC

  • Umgebungstemperatur

    Standard:

    -40°C…60°C


    Eichfähig:

    -25°C…55°C

  • Prozesstemperatur

    -200°C...200°C

  • Prozessdruck absolut

    0,2...6 bar abs

  • Prozessseitige Materialen

    316L, AlloyC276, PTFE

  • Ausgang

    Fieldbus: Modbus RS485, V1, HART

    Analog 4-20mA output (Exi/ Exd)

    Relais Ausgang (Exd)


    Eingang:

    Analog 4-20mA Eingang (Exi/ Exd)

    2-, 3-, 4-Leiter RTD Eingang

    Diskreter Eingang (Exd, passiv/ aktiv)

  • Zertifikate / Abnahmen

    ATEX, FM, IEC Ex, NEPSI, EAC

  • Optionen

    Redundanter Feldbus

    Wetterschutzhaube

    Führungsdraht Armatur

    Entlüftungsanschluss

    Anschluss Intergas Stutzen

    Druckanzeiger

    Reinigungsstutzen

  • Spezialitäten

    Eichfähige Füllstandmessung

    Trennschichtmessung

    Spot-Dichtemessung, Dichteprofil

  • Messbereich

    36 m

  • Andere Zulassungen und Zertifiikate

    OIML, NMi, PTB

  • Messprinzip

    Servo/Float Tank Gauging

  • Merkmal / Anwendung

    Servo Tank Gauging: Hochgenaue Präzisionsmessung für Füllstand, Grenzstand, Spot-Dichtemessung, Dichteprofil

  • Spezialitäten

    Eichfähige Füllstandmessung

    Trennschichtmessung

    Spot-Dichtemessung, Dichteprofil

  • Versorgung / Kommunikation

    85-264VAC

  • Genauigkeit

    bis zu 0,4 mm

  • Umgebungstemperatur

    Standard:

    -40°C…60°C


    Eichfähig:

    -25°C…55°C

  • Prozesstemperatur

    -200°C...200°C

  • Prozessdruck absolut / max. Überlastdruck

    0,2...6 bar abs

  • Prozessseitige Hauptmaterialien

    316L, AlloyC276, PTFE

  • Prozessanschluss

    Flansch:

    DN80/3" / DN150/6"

  • Max. Messdistanz

    36 m

  • Kommunikation

    Ausgang:

    Fieldbus: Modbus RS485, V1, HART

    Analog 4-20mA output (Exi/ Exd)

    Relais Ausgang (Exd)


    Eingang:

    Analog 4-20mA Eingang (Exi/ Exd)

    2-, 3-, 4-Leiter RTD Eingang

    Diskreter Eingang (Exd, passiv/ aktiv)

  • Zertifikate / Abnahmen

    ATEX, FM, IEC Ex, NEPSI, EAC

  • Sicherheitszulassungen

    Überfüllsicherung WHG

    SIL

  • Metrologische Zulassungen und Zertifikate

    OIML, NMi, PTB

  • Geräteoptionen

    Redundanter Feldbus

    Wetterschutzhaube

    Führungsdraht Armatur

    Entlüftungsanschluss

    Anschluss Intergas Stutzen

    Druckanzeiger

    Reinigungsstutzen

  • Anwendungsgrenzen

    Schwallrohre oder Führungsdrähte für
    Anwendungen in denen turbulente
    Oberflächen existieren

    PTFE Verdränger bei Anwendungen mit
    hoher Viskosität

    AlloyC276 Verdränger bei Anwendungen mit korrosive Flüssigkeiten

    Trennschichtmessungen verlangen einen
    Dichteunterschied von mindestens 0,1 g/ml

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • 10
  • 20
    • Nr 20 Bestellnummer 71273749

      Deckel Kalibrierfenster, Alu

      Deckel Kalibrierfenster aus Aluminium einschließlich Glas und Halter. Verwendung: Proservo NMS80.

  • 39
    • Nr 39 Bestellnummer 71273688

      Mainboardkabel zu Elektronik, Servo

      Kabel zur Verbindung von Mainboard zu Proservoelektronik. Verwendung: Proservo NMS80/81/83.

  • 50
  • 51
  • 33,34,35,3
  • 65
    • Nr 65 Bestellnummer 71319738

      Dichtung, HNBR, FVQM, EPDM, NMS80

      HNBR: Rückseite, Kalibrierfenster. FVQM: Anzeigeabdeckung. EPDM: Goretex Filter. Verwendung: Proservo NMS80.

    • Nr 65 Bestellnummer 71319973

      Dichtung, FKM, FVQM, EPDM, NMS80

      FKM: Rückseite, Kalibrierfenster. FVQM: Anzeigeabdeckung. EPDM: Goretex Filter. Verwendung: Proservo NMS80.

    • Nr 65 Bestellnummer 71319975

      Dichtung, CR, FVQM, EPDM, NMS80

      CR: Rückseite, Kalibrierfenster. FVQM: Anzeigeabdeckung. EPDM: Goretex Filter. Verwendung: Proservo NMS80.

    • Nr 65 Bestellnummer 71319979

      Dichtung, PTFE, FVQM, EPDM, NMS80

      PTFE: Rückseite, Kalibrierfenster. FVQM: Anzeigeabdeckung. EPDM: Goretex Filter. Verwendung: NMS80.

    • Nr 65 Bestellnummer 71319983

      Dichtung, VMQ, FVQM, EPDM, NMS80

      VQM: Rückseite, Kalibrierfenster. FVQM: Anzeigeabdeckung. EPDM: Goretex Filter. Verwendung: Proservo NMS80.

  • 80
    • Nr 80 Bestellnummer 71273690

      Messtrommelhalterung, Alu

      Messtrommelhalterung aus Aluminium. Verwendung: Proservo NMS80.

    • Nr 80 Bestellnummer 71273744

      Drahtring, 316L

      Drahtring aus 316L zur Verbindung zwischen Messdraht und Verdränger. Verwendung: Proservo NMS80/81.

    • Nr 80 Bestellnummer 017800-0243

      Wire ring, AlloyC

      Wire ring made of AlloyC to connect measuring wire with displacer. Usage: NMS5/NMS7, NMS80/NMS81/NMS83.

    • Nr 80 Bestellnummer 71273746

      Drahtring, PTFE

      Drahtring aus PTFE zur Verbindung zwischen Messdraht und Verdränger. Verwendung: Proservo NMS80/81/83.

  • 82
    • Nr 82 Bestellnummer 71273739

      Lager, Messtrommelhalterung, PTFE

      Lager zur Ünterstützung der Messtrommelhalterung aus PTFE. Verwendung: Proservo NMS80/81/83.

  • 86
    • Nr 86 Bestellnummer 71273740

      Messdraht, 316L, d=0,15mm, 60m

      Messdraht aus 316L. 0,15mm Durchmesser mit 60m Länge. Verwendung: Proservo NMS80/81.

    • Nr 86 Bestellnummer 71273742

      Messdraht, AlloyC, d=0,2mm, 22m

      Messdraht aus AlloyC 0,2mm Durchmesser mit 22m Länge. Verwendung: Proservo NMS80/81/83.

    • Nr 86 Bestellnummer 56004912

      Messdraht, 16m, PFA>316L, 0.4 mm

      PFA beschichtet 0,4 Draht,16m,O-Ring. Verwendung: NMS5, TGM5.

  • 14
    • Nr 14 Bestellnummer 71312592

      Blindstopfen, M20, 316L, O-Ring EPDM, TG

      Bestehend aus: Stopfen, O-Ring 18,0x2,0. Verwendung: Gehäuse F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 20
    • Nr 20 Bestellnummer 71312596

      Deckel Front Alu, Schauglas, Dichtung

      Werkstoff: Aluminium. Bestehend aus: Deckel, O-Ring FVMQ, PTFE beschichtet. Verwendung: Gehäuse F35/36, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 17
  • 40
    • Nr 40 Bestellnummer 71312638

      Display Set, RS485, Halter, TG

      Bestehend aus: Anzeige-Bedien-Modul, A300, opt. Tasten, Displayhalter, Fixierring, Haube. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 41
    • Nr 41 Bestellnummer 71312640

      Displayhalter, Fixierring, TG

      Bestehend aus: Fixierring, Halter. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 37
    • Nr 37 Bestellnummer 71324756

      Klemmenset, I/O Modul, Federklemme, TG

      Bestehend aus: Komplettes Klemmenset. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 37 Bestellnummer 71324757

      Klemmenset, I/O Modul, Schraubklemme, TG

      Bestehend aus: Komplettes Klemmenset. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 88
  • 84
