Kapazitive Grenzstanddetektion
Solicap FTI77

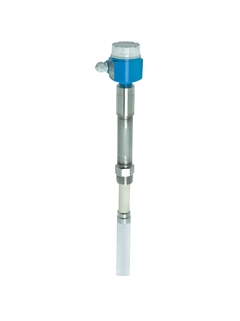

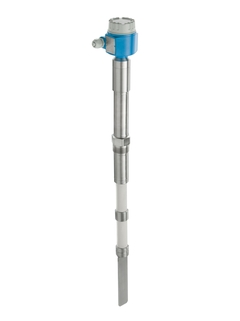

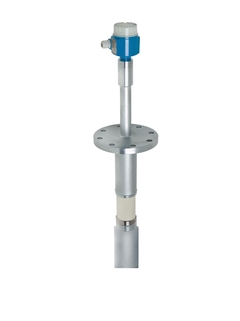

Solicap FTI77 Schwertsonde ©Endress+Hauser
Solicap FTI77 Schwertsonde ©Endress+Hauser
Solicap FTI77 Schwertsonde ©Endress+Hauser
Solicap FTI77 Seilsonde ©Endress+Hauser

Kapazitive Grenzstanddetektion mit aktiver Ansatzkompensation

Grenzstanddetektion in Schüttgütern, speziell für hohe Temperaturen und starke mechanische Belastungen

Der Solicap FTI77 ist eine teil-/vollisolierte Schwert-/Seilsonde zur Grenzstanddetektion in fein- bis grobkörnigen Schüttgütern. Aufgrund der aktiven Ansatzkompensation bietet sie höchste Zuverlässigkeit und ist durch zahlreiche Zertifikate und Zulassungen universell einsetzbar. Aufgrund der robusten Konstruktion kann auch in Anwendungen mit sehr hohen Seitenbelastungen (Schwertversion bis zu 800 Nm) und bei abrasiven Medien sicher gemessen werden.

  • Vorteile

    • Höchste Sicherheit und Zuverlässigkeit aufgrund der sehr robusten Ausführung für raue Prozessbedingungen

    • Kostenersparnisse dank einfacher und schneller Inbetriebnahme, da der Abgleich per Tastendruck erfolgt

    • Universell einsetzbar durch zahlreiche...

  • Anwendungsgebiet

    Für Anwendungen mit sehr hohen Seitenbelastungen (Schwertversion bis zu 800 Nm) und bei abrasiven Medien.

    • Prozessanschlüsse: Flansche und Gewinde

    • Messbereich: 200 bis 20.000 mm

    • Temperatur: -50 bis +400 °C

    • Druck: -1 bis +10 bar

    • Internationale...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Kapazitiv Feststoff

  • Merkmal / Anwendung

    Teilisolierte Schwert- und Seilsonde für hohe Temperatur und hohe Seitenbelastung

  • Spezialitäten

    Inaktive Länge

    Aktive Ansatzkompensation

    Hohe Seitenbelastung

    Extrem robuste Sonde

  • Versorgung / Kommunikation

    19 ... 253V AC

    10 ... 55V DC-PNP

    19...253V AC bzw 10...55V DC

    8/16mA, 11 ... 36V DC

    PFM

    3-wire

  • Umgebungstemperatur

    -50°C ... 70°C

  • Prozesstemperatur

    -50°C ... 400°C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum...10 bar

  • Prozessseitige Hauptmaterialien

    Keramik, 316L, Stahl

  • Max. Zugfestigkeit

    Seil:20 kN

  • Prozessanschluss

    Gewinde R1 1/2, NPT1 1/2

    Flansch DN/ASME/JIS

  • Sensorlänge

    Seil: 0,5 ... 20 m

    Schwert: 0,2 m ... 1 m

    Inaktive Länge: 0,1 ... 1 m

  • Kommunikation

    2- wire 19-253 VAC

    DC PNP

    Relais DPDT

    PFM

    3-wire

    8/16 mA

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IEC Ex, EAC

  • Sicherheitszulassungen

    SIL

  • Konstruktionszulassungen

    EN 10204-3.1

  • Komponenten

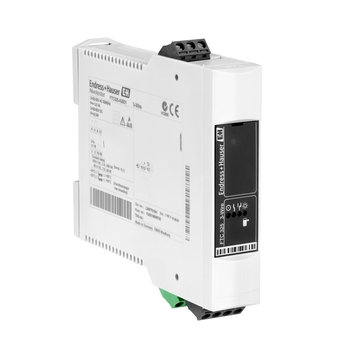

    PFM: FTC325, FTC625, FTC470Z, FTC471Z

    3-wire: FTC325

  • Anwendungsgrenzen

    DK min. 2.5

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      Deckel F13 Ex Alu, Dichtung

      O-Ring EPDM. Verwendung: Gehäuse F13, Aluminium,Ex d.

    • Nr 20 Order code 52002699

      Deckel F17 Alu, Dichtung

      O-Ring EPDM. Verwendung: Gehäuse F17, Aluminium.

    • Nr 20 Order code 52006903

      Deckel T13 Alu, Dichtung EPDM

      O-Ring EPDM. Verwendung: Gehäuse T13, Aluminium.

    • Nr 20 Order code 52025606

      Deckel F16 grau, PBTP, Dichtung

      Dichtung EPDM. Verwendung: Gehäuse F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52027000

      Deckel F15 316L, Dichtung

      Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15, Edelstahl.

  • 25
  • 21
    • Order code 71084478

      Kabel F15/F16/F17 separat, FTIxx

      Verbindung Sensor > Separatgehäuse. Länge: 6m. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse, FTI51/FTI52/ FTI55/FTI56, FTI77.

    • Order code 71114538

      Gewicht GG, Solicap S, Seil 12mm Stahl

      Werkstoff: Grauguss. Gewindestift M10X16. Verwendung: FTI77, Seil 12mm Stahl.

    • Order code 71114539

      Gewicht Stahl, Solicap M/S, Seil 6mm St

      Werkstoff: Stahl verzinkt. Gewindestift M8x12. Verwendung: FTI77, Seil 6mm Stahl, FTI56, Seil 8mm Stahl, PA Isolation.

    • Order code 71114540

      Gewicht 316L, Solicap M/S, Seil 6mm 316L

      Werkstoff: 316L. Gewindestift M8x12. Verwendung: FTI56, FTI77, Seil 6mm 316L.

    • Order code 71114541

      Gewicht 316L, Solicap M/S,Seil 12mm 316L

      Werkstoff: 316L. Gewindestift M10X16. Verwendung: FTI56, FTI77, Seil 12mm 316L.

  • 30
    • Order code 919806-1000

      Mounting set (2"/pipe 38_V4A

      Usage: FMI51/FMI52, FTG20, FTI51/FTI52,FTI55/FTI56, FTI77, FTM50/FTM51/FTM52.

    • Order code 71040497

      Wetterschutzhaube F13/F17/F18/F27

      Verwendung: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Wetterschutzhaube F16 Gehäuse

      Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
