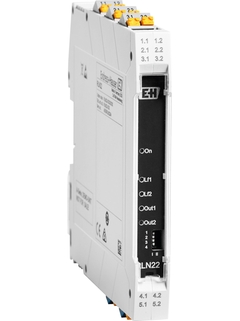

RLN22 1- oder 2-kanaliger Trennschaltverstärker 24 V DC mit Relaiskontakten als Signalausgang für Systeme bis SIL 2

RLN22 Trennschaltverstärker

Sichere und zuverlässige Schaltvorgänge in kritischen Systemen

RLN22
please wait
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-

Spezifikation im Überblick

  • Eingang

    NAMUR
    sperrend: < 1,2 mA
    leitend: > 2,1 mA

  • Ausgang

    Relaiskontakt

  • Spannungsversorgung

    24 V DC

Anwendungsgebiet

Der RLN22 ist ein kompakter 1- oder 2-kanaliger 24 V DC-Trennschaltverstärker mit Relaiskontakten als Signalausgang. Er wurde für den sicheren Betrieb von z. B. Näherungssensoren oder Füllstandgrenzschaltern nach IEC 60947-5-6 konzipiert (so z. B. der Liquiphant FTL51B (NAMUR)).
Das Interfacegerät überwacht Leitungsfehler wie Unterbrechungen oder Kurzschlüsse von Sensoren oder mechanischen Schaltkontakten. Das Gerät eignet sich für den Einsatz in explosionsgefährdeten Bereichen und Schutzeinrichtungen bisSIL 2 nach IEC 61508.

  • Trennschaltverstärker für die Übertragung von binären Schaltsignalen

  • Eingang für Näherungssensoren, unbeschaltene oder widerstandsbeschaltene Kontakte

  • Galvanische 3-Wege-Trennung

  • Überwachung von Eingangskreisen oder mechanischen Schaltkontakten auf Leitungsfehler

  • Sammelfehlermeldung über Hutschienen-Busverbinder

  • Ausgangsseitige Relaiskontakte, Wirkungsrichtung (Arbeits- oder Ruhestromverhalten) über DIP-Schalter wählbar

  • Umgebungstemperatur: –40 ... 60 °C (–40 ... 140 °F)

Vorteile

  • Sichere und zuverlässige Schaltvorgänge: Vertrauen Sie Ihren kritischen Anwendungen

  • Kompakte Gehäusebreite: bis zu 2 Kanäle auf 12,5 mm (0,49 in) für Platzeinsparungen im Schaltschrank

  • Installation in explosionsgefährdeten Bereichen; Ex-Zulassung für Ex-Zone 2

  • Bis zu SIL 2 nach IEC 61508

  • Einfache und schnelle Verdrahtung und Inbetriebnahme durch steckbare Anschlussklemmen; Versorgung und Fehlermeldung über Hutschienen-Busverbinder
