Cerabar PMC51B - Drucktransmitter

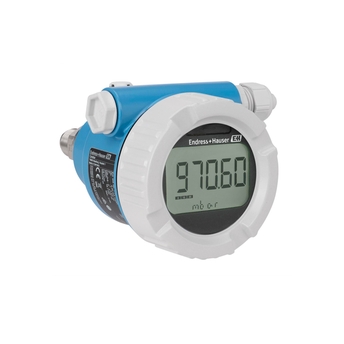

Cerabar PMC51B - Drucktransmitter ©Endress+Hauser

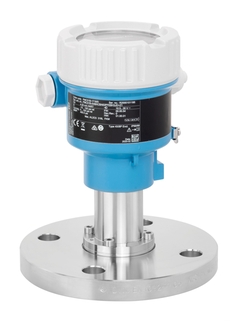

Cerabar PMC51B - Drucktransmitter ©Endress+Hauser

Smarter Messumformer mit Keramikmembran für hochgenaue Messungen von Flüssigkeiten und Gasen

Dieses Druckmessgerät gehört zur neuen Cerabar-Generation. Er verbindet Robustheit mit zahlreichen Vorteilen: z.B. einfachste Bedienung vor Ort oder aus der Ferne und zustandsabhängige Wartung. Die Software ist einfach zu bedienen. Intuitive digitale Assistenten führen Sie durch die Inbetriebnahme und die Wiederholprüfung, wodurch Bedienungsfehler minimiert werden. Der Sender kann über eine App und eine sichere Bluetooth-Verbindung bedient werden.

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Genauigkeit

      Standard:
      bis 0,075 %
      Platinum:
      bis 0.055 %

    • Prozesstemperatur

      -40°C...+100°C

    • Druck Messbereich

      100 mbar...40 bar

    • Prozessseitige Hauptmaterialien

      Ceraphire Keramik
      FKM, EPDM, HNBR,
      Perlast, Kalrez

    • Werkstoff Prozessmembran

      Keramik

    • Messzelle

      100 mbar...40 bar

please wait Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Drahtlose Steuerung des Geräts im Prozessbereich mit der SmartBlue App. Eine Prozessunterbrechung ist nicht erforderlich.

    • Weniger systematische Fehler - fehlerfreie SIL-Inbetriebnahme und geführte Wiederholprüfungen

    • Reduzierung von Unfällen vor Ort...

  • Anwendungsgebiet

    • Druckmessbereich: bis zu 40 bar (600 psi)

    • Vollständig vakuumfest bis zu +100°C (212°F) Prozesstemperatur

    • Genauigkeit: bis zu +/-0.055%

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Absolut und Überdruck

  • Merkmal / Anwendung

    Drucktransmitter mit metallischer Prozessmembrane für genaue Messungen in Flüssigkeiten oder Gasen.

    Intuitiver und übersichtlicher Wizard zur Inbetriebnahme

  • Spezialitäten

    Heartbeat Technologie,

    Bluetooth® Bedienung und Wartung mit der SmartBlue App,

    LED- Modul,

    RFID-TAG zur einfachen Identifikation,

    "Plug and play" Funktionen

  • Versorgung / Kommunikation

    Ex d, Ex e, Ex-frei::

    10,5...35V DC

    Ex i: 10,5...30V DC

  • Genauigkeit

    Standard:

    bis 0,075 %

    Platinum:

    bis 0.055 %

  • Langzeitstabilität

    0,10 % von URL/Jahr

    0,25 % von URL/ 5 Jahre

    0,40 % von URL/ 10 Jahre

  • Umgebungstemperatur

    -40°C...+85°C

  • Prozesstemperatur

    -40°C...+100°C

  • Prozessdruck absolut / max. Überlastdruck

    40 bar

  • Druck Messbereich

    100 mbar...40 bar

  • Prozessseitige Hauptmaterialien

    Ceraphire Keramik

    FKM, EPDM, HNBR,

    Perlast, Kalrez

  • Prozessanschluss

    Gewinde:

    G1/2...G2, R1/2, MNPT1/2...MNPT2, FNPT1/2

    Flansch:

    DN25...DN80,

    NPS 1"...4"

  • Max. Messdistanz

    400 m H2O

  • Kommunikation

    4...20 mA,

    4...20 mA HART

  • Zertifikate / Abnahmen

    ATEX, IEC Ex, CSA C/US

  • Sicherheitszulassungen

    SIL

  • Konstruktionszulassungen

    EN 10204-3.1

    NACE MR0175,

    NACE MR0103

  • Trinkwasserzulassungen

    NSF, KTW

  • Anwendungsgrenzen

    Messzelle: Keramik

    Bei Drucküberlagerung evtl. Differenzdruckmessung
    mit zwei Drucktransmittern einsetzen.

    Verhältnis Kopfdruck : Hydrostatikdruck beachten

  • Messprinzip

    Absolut und Überdruck

  • Merkmal

    Drucktransmitter mit keramischer Prozessmembrane für genaue Messungen in Flüssigkeiten oder Gasen.

    Intuitiver und übersichtlicher Wizard zur Inbetriebnahme

  • Versorgungsspannung

    Ex d, Ex e, Ex-frei:

    10,5...35V DC

    Ex i: 10,5...30V DC

  • Referenz Genauigkeit

    Standard:

    bis 0,075 %

    Platinum:

    bis 0,055 %

  • Langzeitstabilität

    0,10% von URL/ Jahr

    0,25% von URL/ 5 Jahren

    0,40% von URL/ 10 Jahren

  • Prozesstemperatur

    -40°C...+100°C

  • Umgebungstemperatur

    -40°C...+85°C

  • Messzelle

    100 mbar...40 bar

  • Kleinste kalibrierbare Messspanne

    5 mbar

  • Unterdruckbeständigkeit

    bis zu 100°C

  • Max. Turn down

    100:1

  • Max. Überlastdruck

    60 bar

  • Prozessanschluss

    Gewinde:

    G1/2...G2, R1/2, MNPT1/2...MNPT2,

    FNPT1/2

    Flansch:

    DN25...DN80,

    NPS 1"...4"

  • Werkstoff Prozessmembran

    Keramik

  • Werkstoff Dichtung

    FKM, EPDM, HNBR, FFKM

  • Füllöl

    keine, trockene Messzelle

  • Werkstoff Gehäuse

    Aluminium

  • Kommunikation

    4...20 mA,

    4...20 mA HART

  • Zertifikate / Abnahmen

    ATEX, IEC Ex, CSA C/US

  • Sicherheitszulassungen

    SIL

  • Konstruktionszulassungen

    EN10204-3.1

    NACE MR0175,

    NACE MR0103

  • Trinkwasserzulassungen

    NSF, KTW

  • Spezialitäten

    Heartbeat Technologie,

    Bluetooth® Bedienung und Wartung mit der SmartBlue App,

    LED- Modul,

    RFID-TAG zur einfachen Identifikation,

    "Plug and play" Funktionen

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • 14
    • Nr 14 Bestellnummer 71487198

      Blindstopfen, M20, 316L, O-Ring EPDM

      Bestehend aus: Stopfen, O-Ring PTFE beschichtet 17,0x2,0. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Bestellnummer 71487199

      Blindstopfen, M20, Alu, O-Ring EPDM

      Bestehend aus: Stopfen, O-Ring PTFE beschichtet 17,0x2,0. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Bestellnummer 71487203

      Blindstopfen, NPT1/2, 316L

      Bestehend aus: Stopfen, PTFE beschichtet. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 14 Bestellnummer 71487201

      Blindstopfen, NPT1/2, Alu

      Bestehend aus: Stopfen, PTFE beschichtet. Verwendung: FMG50, NMT81, PMC51B, PMC71B PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 15
    • Nr 15 Bestellnummer 71435135

      Kabelverschraubung M20, Kunststoff

      Verwendung: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Bestellnummer 71435136

      Kabelverschraub. M20, Messing vernickelt

      Verwendung: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Bestellnummer 71435137

      Kabelverschraubung M20, 316L

      Verwendung: FMG50, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Bestellnummer 71471535

      Verschraubung M20x1,5 x G1/2, Ex d, 316L

      Nur für den japanischen Markt. Verwendung: FMG50, FTL41, FTL51B, FTL62/FTL64, FMP51/FMP52/FMP53/FMP54/ FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/ FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67, NMR81/NMR84, NMS80/NMS81/NMS83, NRF81, PMC51B/PMP51B, PMC71B/PMP71B, PMD55B, PMD75B/PMD78B.

    • Nr 15 Bestellnummer 71435138

      M12-Stecker,CuZn-vernickelt,Gehäuseseite

      Verwendung: M12-Einschraubgewinde, Messing vernickelt, FMG50, FTL51B, FTL62/FTL64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 15 Bestellnummer 71435139

      M12-Stecker, 316L, Gehäuseseite

      Verwendung: M12 Einschraubgewinde, FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Bestellnummer 71439098

      HAN7D-Stecker, 90Grad, Gehäuseseite

      Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 15 Bestellnummer 71474958

      HAN7D-Buchse, Kabelseite

      Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 18
    • Nr 18 Bestellnummer 71474251

      Erdanschlussklemme Gehäuse L+P

      Bestehend aus: Federring, Schraube, Erdungsbügel, Klemmbügel. Verwendung: Gehäuse FMG50, PMC51B, PMD55B, PMD75B/PMD78B.

  • 20
    • Nr 20 Bestellnummer 71435116

      Deckel, Alu, geschlossen

      Dichtring, HNBR. Verwendung: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B,PMP51B, PMP71B.

    • Nr 20 Bestellnummer 71435118

      Deckel, Alu, geschlossen, Ex d

      Dichtring, HNBR. Verwendung: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Bestellnummer 71439090

      Deckel, Alu, Schaufenster, Ex d

      Dichtring: HNBR. Material Schaufenster: Borosilikat. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Bestellnummer 71439086

      Deckel rot, Alu, geschlossen, Ex d

      Dichtring, HNBR. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Bestellnummer 71439089

      Deckel, Alu, Schaufenster

      Dichtring, HNBR. Material Schaufenster: Kunststoff. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Bestellnummer 71439088

      Deckel rot, Alu, Schaufenster, Ex d

      Dichtring, HNBR. Material Schaufenster: Borosilikat. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 25
  • 21
  • 35
  • 40
    • Nr 40 Bestellnummer 71435772

      Segmentanzeige VU100

      Ohne Tasten. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B, NMT81.

    • Nr 40 Bestellnummer 71435779

      Segmentanzeige + Bluetooth VU101

      Ohne Tasten. Verwendung: FMG50, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

  • 51
    • Nr 51 Bestellnummer 52010137

      O-Ring 26,7x1,78 FKM 70, O2, 5 Stück

      Sauerstoffanwendung. Gereinigt von Öl + Fett. Verwendung: PMC45, PMC51B, PMC71, PMC71B, Keramikmesszelle.

    • Nr 51 Bestellnummer 52010155

      O-Ring 26,7x1,78 HNBR 75, 3A, FDA, 5 St.

      Anwendung: Hygienisch. Verwendung: FMD71, PMC45, PMC51, PMC51B, PMC71, PMC71B.

    • Nr 51 Bestellnummer 52020770

      O-Ring 26,7x1,78 EPDM 70, 5 Stück

      Verwendung: FMD71, PMC51, PMC51B, PMC71, PMC71B.

    • Nr 51 Bestellnummer 52020771

      O-Ring 26,7x1,78 FKM -40oC, 5 Stück

      Verwendung: FMD71, PMC51, PMC51B, PMC71, PMC71B.

    • Nr 51 Bestellnummer 52020773

      O-Ring 26,7x1,78 FFKM 75 CHEMRAZ, 1 St.

      Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 51 Bestellnummer 71114820

      O-Ring 26,7x1,78 Kalrez 6375, 1 Stück

      Bestehend aus: Prozessdichtung, 1x O-Ring 26,7x1,78 FFKM Kalrez 6375. Verwendung: FMD71, PMC51, PMC51B, PMC71B.

    • Nr 51 Bestellnummer 71316464

      O-Ring 27,1x1,6 FFKM 75 Perlast, 1 St.

      Verwendung: FMD71, PMC51, PMC51B, PMC71, PMC71B.

  • 52
    • Nr 52 Bestellnummer 71495134

      Schraubensatz, M5x16, 4 Stück

      Bestehend aus: Schraube DIN 34800, kleiner Flansch. Werkstoff: A4-70. Klemmende Beschichtung: TUFLOCK Punkt. Verwendung: PMC51, PMC51B, PMC71, PMC71B.

  • 55
    • Nr 55 Bestellnummer 52020217

      Adapter PMC71 G1/2, d11,4, Da30, 316L

      Prozessadapter Gewinde aussen G1/2, innen 11,5mm, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020224

      Adapter PMC71 PF1/2, d3, 316L ,3.1

      Prozessadapter Gewinde aussen PF1/2. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020225

      Adapter PMC71 G1/2, d11,4, 316L, 3.1

      Prozessadapter Gewinde aussen G1/2, innen 11,5mm. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020226

      Adapter PMC71 PT1/2, d11,4, 316L, 3.1

      Prozessadapter Gewinde aussen PT1/2, innen 11,5mm. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020227

      Adapter PMC71 NPT1/2, d11,4, 316L, 3.1

      Prozessadapter Gewinde aussen NPT1/2, innen 11,5mm. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020228

      Adapter PMC71 NPT1/2, NPT1/4, 316L, 3.1

      Prozessadapter Gewinde aussen NPT1/2, innen NPT1/4. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020229

      Adapter PMC71 M20, d3, 316L, 3.1

      Prozessadapter Gewinde aussen M20. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 52020230

      Adapter PMC71 G1/2, d3, 316L, 3.1

      Prozessadapter, Gewinde aussen G1/2. Werkstoff-Prüfzeugnis, medienber. Teile, Abnahmeprüfzeugnis EN10204-3.1 Material, Wechselzapfen. Verwendung: PMC51B, PMC71, PMC71B.

    • Nr 55 Bestellnummer 71007932

      Adapter Cbar S G1-1/2 ISO228,316L,Schr.

      Prozessanschluss frontbündig. 4x Befestigungschraube M5x16. Verwendung: PMC51B, PMC71, PMC71B.

  • 58
  • 70
    • Nr 70 Bestellnummer 71043886

      Kabel PE, L=2m/80inch, Separatgehäuse

      Verbindungskabel Sensor>Separatgehäuse. Verwendung: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Bestellnummer 71043888

      Kabel PE, L=5m/200inch, Separatgehäuse

      Verbindungskabel Sensor>Separatgehäuse. Verwendung: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Bestellnummer 71043889

      Kabel PE, L=10m/400inch, Separatgehäuse

      Verbindungskabel Sensor>Separatgehäuse. Verwendung: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 70 Bestellnummer 71070738

      Kabel FEP, L=5m/200inch, Separatgehäuse

      Verbindungskabel Sensor>Separatgehäuse. Verwendung: FMB50/FMB51/FMB52, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Bestellnummer 71102216

      Montagesatz Cerabar,Deltapilot,Levelflex

      Werkstoff: 316L. Verwendung: Wand-/Rohrmontage (2"), FMB50/FMB51/FMB52/FMB53, FMB70, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Bestellnummer 71372498

      Montagebügel 2-fach, Edelstahl

      Montagesatz Ventilblock. Material: 316L. Bestehend aus: 1x Befestigungswinkel. 1x Befestigungsbügel. 2x U-Scheiben A 8,4. 2x 6-kt Mutter M8. Verwendung: Wand-/ Rohrmontage 2", DA63M, PMC51, PMC71, PMP51, PMP71.

    • Bestellnummer 71438291

      Wetterschutzhaube, Kunststoff, XW111

      Verwendung: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B.
