Absolut- und Relativdruck

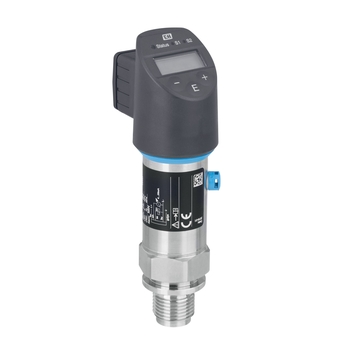

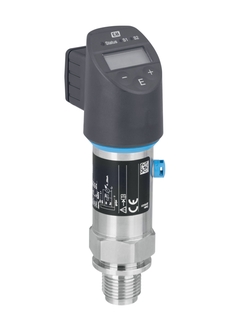

Ceraphant PTP31B

Ceraphant PTP31B - Absolut- und Relativdruck ©Endress+Hauser

Messprinzip Druck

Preiswerter Druckschalter mit geschweißtem Metallsensor für die Messung in Gasen, Dämpfen oder Flüssigkeiten

Der Ceraphant PTP31 ist ein preiswerter Druckschalter mit piezoresistiver Messzelle zur sicheren Messung und Überwachung von Absolut- und Realtivdruck. Der Druckschalter mit kompaktem Design ist extrem stabil und überlastfest bis +400 bar. Durch IO-Link kann das Gerät leicht parametriert und einfach in alle Feldbussysteme integriert werden.

  • Vorteile

    • Integrierte Schaltelektronik für eine dezentrale und wirtschaftliche Überwachung und Regelung von Prozessen

    • Funktionsüberwachung und –information vor Ort durch LED und digitalem Display

    • Überlastfester Sensor bis zu 400 bar

    • Kleine, frontbündige...

  • Anwendungsgebiet

    Druckschalter mit Metallsensor zur sicheren Überwachung von Absolut- und Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben.

    • Prozessanschlüsse: Gewinde

    • Prozesstemperatur: -40 bis zu +100 °C

    • Prozessdruck: 400 mbar bis zu +400 bar

    • Genauigkeit: bis...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Druckschalter

  • Merkmal

    Intelligenter Druckschalter mit piezoresistiver Messzelle,

    langzeitstabil und überlastfest

  • Versorgungsspannung

    10...30 VDC

  • Referenz Genauigkeit

    0,5 %,

    Platinum: 0,3 %

  • Langzeitstabilität

    0,2 % von URL/Jahr

  • Prozesstemperatur

    -40 °C...+100 °C

  • Umgebungstemperatur

    -20 °C...+70 °C

  • Messzelle

    +400 mbar....+400 bar

  • Max. Überlastdruck

    600 bar

  • Prozessanschluss

    Gewinde:

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13,

    JIS R1/2

  • Kommunikation

    1x PNP-Schalter

    2x PNP-Schalter

    1x PNP-Schalter +

    4...20mA Analog

  • Konstruktionszulassungen

    EN 10204-3.1 Endprüfprotokoll

    Gereinigt von Öl und Fett

    Set Min Alarm

  • Spezialitäten

    Digitalanzeige

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code 52002643

      Einschweissadapter G1/2, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Verwendung: PMP11, PMP21, PMP51, PTP31B. Korrekte Installation nur mit Dummy.

    • Order code 52006263

      Steckerbuchse/-Kupplung 4p-125V, 4A-M12

      M12 Steckerbuchse. Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.

    • Order code 52009800

      Profildichtung 18,5x23,9x1,5 FKM,5 Stück

      Prozessdichtung FKM Viton. Verwendung: Cerabar M/S, Cerabar PMP11/PMP21, Metallmesszelle.

    • Order code 52010172

      Einschweissadapter G1/2, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Verwendung: PMP11, PMP21, PMP51, PTP31B. Korrekte Installation nur mit Dummy.

    • Order code 52010285

      Kabel 4x0,34, Dose M12,Cu Sn/Ni,90o,L=5m

      M12 Steckerbuchse. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 71114212

      Steckerbuchse M12 90deg

      Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.

    • Order code 71286350

      Dichtungssatz PMPx1, PTP31B, FKM, 2 St.

      Bestehend aus: Dichtring 18,5x23,9x1,5 FKM. O-Ring 14x1,78, FKM. Verwendung: PMP11, PMP21, PMP51, PTP31B.

    • Order code 71336104

      Ventilstecker ISO4400 M16, PTP/PTC3xB

      4-polig. Bestehend aus: Steckdose, Schraube, Dichtung. Verwendung: PTC31B, PTP31B/PTP33B.

    • Order code 71336105

      Ventilstecker ISO4400 NPTF1/2,PTP/PTC3xB

      4-polig. Bestehend aus: Steckdose, Schraube, Dichtung. Verwendung: PTC31B, PTP31B/PTP33B.

    • Order code

      Gerät ist nicht reparierbar.
