Temperaturbaugruppe für die Industrien: Chemie, Öl- und Gas, Kraftwerke und Energie

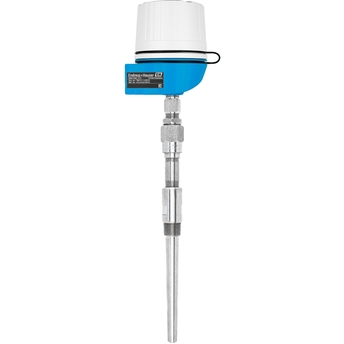

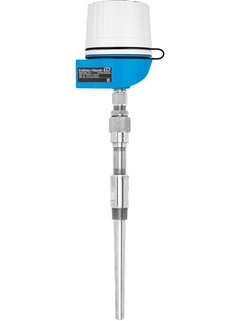

TM151 für industrielle Applikationen mit Schutzrohr aus Vollmaterial mit Gewindeprozessanschluss
Spezifikation im Überblick
Genauigkeit
Klasse AA nach IEC 60751 Klasse A nach IEC 60751 Klasse B nach IEC 60751 Klasse Spezial oder Standard nach ASTM E230 Klasse 1 oder 2 nach IEC 60584-2
Ansprechzeit
abhängig von der Konfiguration
Max. Prozessdruck (statisch)
abhängig von der Konfiguration bis 500 bar
Arbeitsbereich
PT100 TF iTHERM StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 TF iTHERM QuickSens: -50 °C …200 °C (-58 °F …392 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) Typ K: max. 1.100 °C (max. 2.012 °F) Typ J: max. 800 °C (max. 1.472 °F) Typ N: max. 1.100 °C (max. 2.012 °F)
iTHERM ModuLine TM151 ist ein modulares metrisches RTD- oder TC-Thermometer mit Schutzrohr aus Vollmaterial oder zum Einsatz mit vorhandenem Schutzrohr. Es eignet sich für jede Anwendung, von einfachen bis hin zu anspruchsvollen Messaufgaben, in allen Branchen.
Für den universellen Einsatz in allen Branchen: Von der Schwerindustrie (Kraftwerke & Energie, Chemie, Öl & Gas) bis hin zu Hilfskreisläufen.
Internationale Zertifizierung: z. B. Explosionsschutz gemäß ATEX, IECEx, CSA C/US und NEPSI.
iTEMP-Temperaturtransmitter mit allen gängigen Kommunikationsprotokollen und optionaler Bluetooth®-Konnektivität.
Vorteile
Modulare Konfiguration für alle Anwendungen: Eine große Auswahl an Komponenten und Innovationen, die alle unter einem einzigen Bestellcode zusammengefasst sind.
Gesteigerte Effizienz: Schnellste Ansprechzeiten mit QuickSleeve-Messeinsatz und optimaler thermischer Kopplung oder iTHERM QuickSens-Sensordesign.

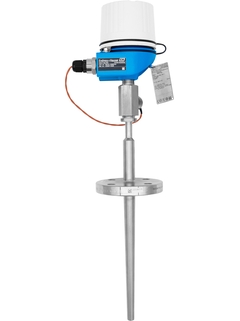

Erhöhte Sicherheit: Zuverlässigkeit in anspruchsvollen Anwendungen mit iTHERM StrongSens und höchster Vibrationsfestigkeit oder der zweiten Prozessbarriere Dual Seal oder iTHERM TwistWell-Schutzrohr mit spiralförmigem Design.
Mühelose Handhabung: Teilbares Halsrohr iTHERM QuickNeck für minimierte Wartungsausfallzeiten.
Torishima entwickelt und baut große Kühlwassersysteme für Kunden im Nahen Osten. Aufgrund der Qualität und Leistungsfähigkeit der Produkte setzt das Unternehmen dabei auf Messgeräte von Endress+Hauser.

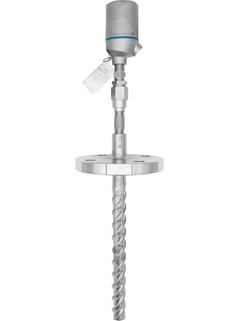

Durch die Integration von iTHERM TwistWell mit ausgeklügeltem spiralförmigem Design in Abhitzekesselanlagen können Betreiber eine hervorragende Dampfqualität erzielen und wirbelinduzierte Vibrationen erheblich reduzieren.
Die Verfügbarkeit des Rechenzentrums lässt sich sichern und die Energiekosten senken, indem präzise Temperaturmessgeräte mit robusten 3- oder 4-Leiter-RTDs sowie intelligente Temperaturtransmitter in Flüssigkeitskühlungsanwendungen eingesetzt werden.
Um den Herausforderungen der Temperaturüberwachung solch kritischer Prozesse gerecht zu werden, wurde ein Schutzrohr entwickelt, das bis zu fünfmal schneller auf Prozessänderungen reagiert als Standarddesigns.
Entdecken Sie die industriellen Thermometer und Schutzrohre der iTHERM ModuLine. Erfahren Sie mehr über die technischen Unterschiede zwischen den verschiedenen Modellen und entdecken Sie die integrierten Innovationen von Endress+Hauser.

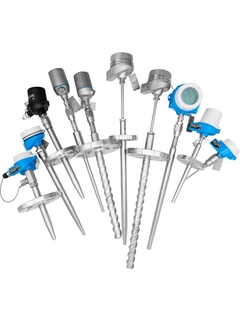

iTHERM ModuLine bietet volle Flexibilität für die industrielle Temperaturmessung. Die modularen Industriethermometer können individuell konfiguriert werden, um Ihren Prozessanforderungen gerecht zu werden.
metrische Bauart modulares Thermometer universell einsetzbar geeignet für Ex-Bereiche geeignet für hohe Prozessdrücke mit Halsrohr oder iTHERM QuickNeck inkl. Schutzrohr oder zum Einbau in Schutzrohr verwendbar mit Messeinsatz iTHERM StrongSens
Schutzrohr
gebohrt (aus Vollmaterial) oder zum Einbau in Schutzrohr
Messeinsatz
mineralisoliert (MI), biegsam
Außendurchmesser Schutzrohr / Messeinsatz
16 mm (0,63") 18 mm (0,71") 19 mm (0,75") 19,5 mm (0,77") 20 mm (0,79") 22,2 mm (0,87") 24 mm (0,95") 25 mm (0,98") 25,4 mm (1,0") 26 mm (1,02") 27 mm (1,06") 30 mm (1,18") 33,4 mm (1,31")
PT100 TF iTHERM StrongSens: -50 °C ...500 °C (-58 °F ...932 °F) PT100 TF iTHERM QuickSens: -50 °C …200 °C (-58 °F …392 °F) PT100 WW: -200 °C ...600 °C (-328 °F ...1.112 °F) PT100 TF: -50 °C ...400 °C (-58 °F ...752 °F) Typ K: max. 1.100 °C (max. 2.012 °F) Typ J: max. 800 °C (max. 1.472 °F) Typ N: max. 1.100 °C (max. 2.012 °F)
Max. Prozessdruck (statisch)
abhängig von der Konfiguration bis 500 bar
Genauigkeit
Klasse AA nach IEC 60751 Klasse A nach IEC 60751 Klasse B nach IEC 60751 Klasse Spezial oder Standard nach ASTM E230 Klasse 1 oder 2 nach IEC 60584-2
Ansprechzeit
abhängig von der Konfiguration
Aufnahme Kopftransmitter
ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Ex - Zulassungen
ATEX Ex ec, Ex tc ATEX IECEx Ex ia NEPSI Ex ia NEPSI Ex d NEPSI Ex tb KC Ex ia INMETRO Ex ia
