Konduktive Grenzstanddetektion
Liquipoint FTW33

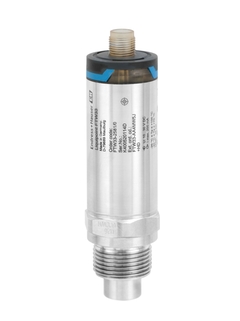

Liquipoint FTW33 ©Endress+Hauser

Liquipoint FTW33 Demonstration in verschiedenen Medien

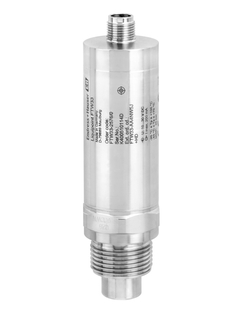

Liquipoint FTW33 ©Endress+Hauser

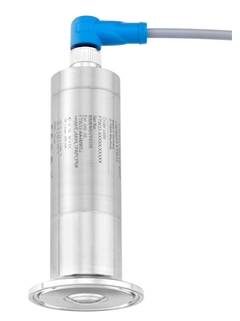

Liquipoint FTW33 ©Endress+Hauser

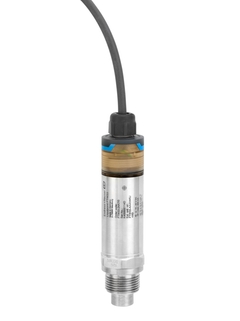

Liquipoint FTW33 ©Endress+Hauser

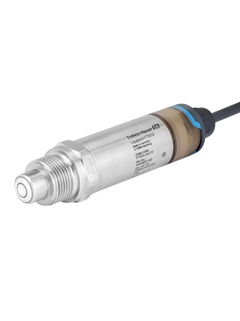

Liquipoint FTW33 ©Endress+Hauser

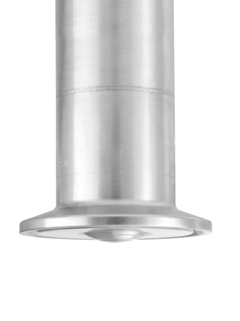

Liquipoint FTW33 ©Endress+Hauser

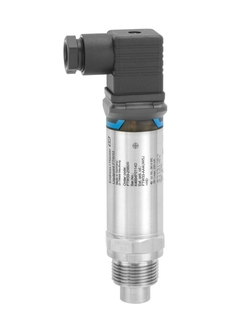

Liquipoint FTW33 ©Endress+Hauser

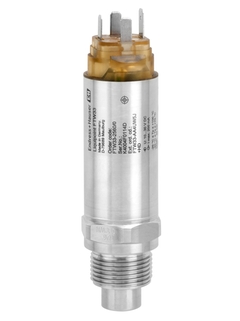

Liquipoint FTW33 ©Endress+Hauser
  • Liquipoint FTW33
  • Liquipoint FTW33
  • Liquipoint FTW33
  • Liquipoint FTW33
  • Liquipoint FTW33
  • Liquipoint FTW33
  • Liquipoint FTW33
  • Liquipoint FTW33

Sehr kompakte, frontbündige Sonde für Flüssigkeiten und pastöse Medien

Der Liquipoint FTW33 ist entwickelt und konstruiert für die Lebensmittelindustrie und erfüllt sämtliche internationalen Hygieneanforderungen. Das Gerät passt zudem perfekt in industrielle Anwendungen aller Branchen. Er ist für den Einsatz in Applikationen mit pastösen und klebrigen Medien vorgesehen sowie für Medien mit starker Ansatzbildung.
Erweitert:
- Öl- und wasserbasierte Flüssigkeiten klebrige Medien
- Effektiv frontbündig
Zuverlässig:
- Aktive Ansatzkompensation
- Funktionsprüfung mit Testmagnet
Einfach:
- Keine Kalibration oder Abgleich
- Sofort betriebsbereit (plug & play)
-IO-Link Konnektivität

Zusatzkomponenten

  • Commubox SFG10

    Akkubetriebenes IO-Link Modem inkl. DE / EN Anleitung, App über Apple App Store bzw. Android Store beziehbar. USB-Ladekabel.

  • Vorteile

    • Perfekt für die Lebensmittelindustrie dank frontbündigem Design, welches die Molchfähigkeit der Rohrleitungen zulässt

    • Sichere und zuverlässige Messung dank Ansatzkompensation, gewährleistet sichere Schaltfunktion; IO-Link reduziert Kosten und...

  • Anwendungsgebiet

    Für den Gebrauch in Rohrleitungen, Lager-, Misch- und Prozessbehältern mit oder ohne Rührwerk. Für Flüssigkeiten mit einer elektrischen Leitfähigkeit >1 μS/cm oder Dielektrizitätskonstante >2. Entwickelt für die Lebensmittelindustrie. Detektion von...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Konduktiv

  • Merkmal / Anwendung

    Kompakter Grenzschalter für den Einsatz in Rohrleitungen, Lager-, Misch- und Prozessbehälter mit oder ohne Rührwerk, für öl- oder wasserbasierende Medien,
    mit Ansatzkompensation, frontbündiger Einbau

  • Spezialitäten

    CIP und SIP fähig

    Leitfähiger Schaum kann detektiert oder ausgeblendet warden

  • Versorgung / Kommunikation

    10…30 V DC

  • Umgebungstemperatur

    -40 ... 70°C

  • Prozesstemperatur

    Standard:
    -20 ... 100°C

    Reinigung:
    -20 ... 150°C für 1h

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum ... 25 bar

  • Prozessseitige Hauptmaterialien

    Sensor: 316L

    Sensorisolation: PEEK

  • Prozessanschluss

    Gewinde G1, G1/2, G3/4, M24

  • Prozessanschluss hygienisch

    Clamp ISO 2852 1 to 1 1/2", 2",
    DIN11851 Milchrohr

  • Kommunikation

    DC PNP

  • Zertifikate / Abnahmen

    CSA C/US

  • Konstruktionszulassungen

    EN 10204-3.1

  • Hygienische Zulassungen

    3A, EHEDG

  • Optionen

    Einschweissadapter

    Prozessadapter für hygienische Prozessanschlüsse

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code

      Gerät ist nicht reparierbar.

    • Order code 71280307

      Ventilstecker ISO4400 M16, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280349

      Ventilstecker ISO4400 NPTF1/2, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280350

      Ventilstecker ISO4400 QUICKON, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Verwendung: FTL31/FTL33, FTW33.

    • Order code 52006263

      Steckerbuchse/-Kupplung 4p-125V, 4A-M12

      M12 Steckerbuchse. Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.

    • Order code 52024216

      Kabel 4x0,34, Dose M12, 316L, 90o, L=5m

      M12x1 Stecker. 5m Kabel PVC, 316L Schraubverschluss. Speziell für Hygieneapplikationen.

    • Order code 52018763

      Kabel 4x0,34, Dose M12,316L,LED,90o,L=5m

      M12 Steckerbuchse + integrierte LED. 5m Kabel PVC, 316L Schraubverschluss. Speziell für Hygieneapplikationen. Verwendung: Gerät + Schaltausgang.

    • Order code 52010285

      Kabel 4x0,34, Dose M12,Cu Sn/Ni,90o,L=5m

      M12 Steckerbuchse. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 52010156

      Schlüssel, 6kt Rohrsteck SW32

      Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71267011

      Testmagnet

      Verwendung: FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51H, FTW23, FTW33.

    • Order code 71127760

      Wetterschutzhaube F16 Gehäuse

      Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

  • 57
    • Nr 57 Order code 71194296

      Dichtring G1/2, 21x26, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Dichtring G3/4, 27x32, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Dichtring G1, 33x39, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Schiebemuffe G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code

      Einschweißadapter und zugehörige Dichtungen

    • Order code 71258357

      Einschweissadapter G3/4, d=29, 316L

      Frontbündige Abdichtung Prozessanschluss. Für Rohrmontage. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33.

    • Order code 52028295

      Einschweissadapter G3/4, d=29, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Für Rohrmontage. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material Dichtung: Silikon O-Ring. FDA, EHEDG konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71258355

      Einschweissadapter G3/4, d=50, 316L

      Frontbündige Abdichtung Prozessanschluss. Für Behältermontage. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, 11371. Verwendung: TMR35.

    • Order code 52018765

      Einschweissadapter G3/4, d=50, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, 11371. Verwendung: TMR35.

    • Order code 71258358

      Einschweissadapter G1, d=53, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Order code 71093129

      Einschweissadapter G1, d=53, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Order code 52001051

      Einschweissadapter G1, d=60, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Order code 52011896

      Einschweissadapter G1, d=60, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Order code 71041381

      Einschweissadapter M24 D65, 316L

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 65mm. Werkstoff: 316L. Dichtung: EPDM O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B.

    • Order code 71041383

      Einschweissadapter M24 D65, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 65mm. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B.

    • Order code 52001047

      Einschweissadapter RD52, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon Profildichtung. FDA konform. Verwendung: FTL20H, FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL330H/330L.

    • Order code 52006909

      Einschweissadapter RD52, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon Profildichtung. FDA konform. Verwendung: FTL20H, FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL330H/FTL330L.

    • Order code 52021717

      O-Ring 14,9x2,7 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 75. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      O-Ring 14,9x2,7 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ 80. USP Class VI. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      O-Ring 28,17x3,53 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 71086102

      O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ. USP Class VI. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 71140668

      O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.

      Werkstoff: EPDM 70. USP Class VI, 3-A. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 52014424

      Profildichtung 29x36x3,7, FDA, 5 St.

      Werkstoff: Silikon VMQ. Verwendung: Prozessanschluss G1 frontb., Einschweissadapter G1, 316L, ausrichtbar (52001221), Einschweissadapter G1, 316L, 3.1, ausrichtbar (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Einschweissadapter RD52, 316L, ausrichtbar, (52001047), 316L, 3.1, ausrichtbar, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.

    • Order code 52023997

      Prozessadap.M24 Variv. N DN50 PN40, 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52024004

      Prozessad.M24 Variv.N DN50 PN40,316L,3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52023996

      Prozessadap. M24 Variv.F DN32 PN40, 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52024003

      Prozessad.M24 Variv.F DN32 PN40,316L,3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52023998

      Prozessadapter M24 DIN11851 DN50, 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52024005

      Prozessadap. M24 DIN11851 DN50, 316L,3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52026997

      Prozessadapter M24 SMS 1-1/2", 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52026999

      Prozessadapter M24 SMS 1-1/2", 316L, 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. Austausch Prozessanschluss PTP35.

    • Order code 52024267

      EPDM O-Ringe Prozessadapter M24

      5x O-Ring 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTC31, PTP31/PTP33B/PTP35. Prozessadapter M24.

    • Order code 52021715

      Nutüberwurfmutter DIN11851, F25, VA

      Muffe frontbündig ausrichtbar 52001047 und DIN11851 DN25. Verwendung: FTL20H, FTL33, FTW33.

    • Order code 71258359

      Nutüberwurfmutter DIN11851, F32, 304

      DIN11851 DN32. Verwendung: FTL20H, FTL33.

    • Order code 71258361

      Nutüberwurfmutter DIN11851, F40, 304

      DIN11851 DN32. Verwendung: FTL20H, FTL33, FTW33, PMP23, PTP33B.
