Omnigrad S TAF11
Hochtemperatur TC Thermometer

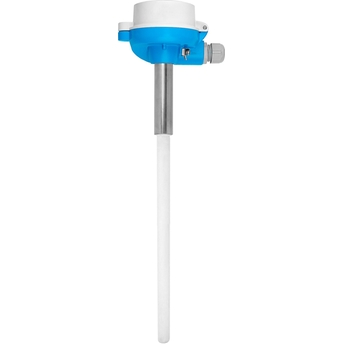

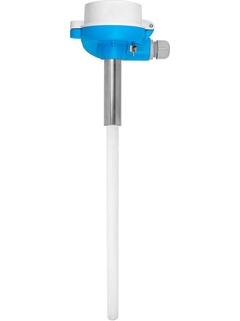

Produktbild Hochtemperaturthermometer TAF11 ©Endress+Hauser

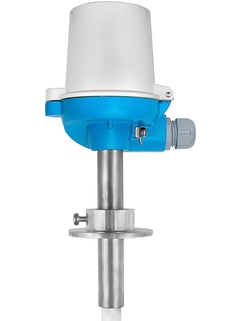

Produktbild Hochtemperaturthermometer mit  Anschlagflansch TAF11 ©Endress+Hauser

Einsatz in der Stahlverarbeitung (Vergütung) sowie in Öfen für Beton und Hüttenmetalle

Messstellen mit extrem hohen Prozesstemperaturen erfordern diese speziellen Thermometer mit Keramik-Schutzrohren und Thermoelementen aus Edelmetallen, beispielsweise Platin und Rhodium. Das Schutzrohr aus speziellen Keramikwerkstoffen schützt vor mechanischen und chemischen Beschädigungen im Prozess und erhöht somit die Lebensdauer der eingesetzten Sensoren. Dies führt zu: Kosteneinsparungen bei Wartung der Messstelle, Qualitätsverbesserung der Produkte und eine höhere Anlagensicherheit.

  • Vorteile

    • Lange Lebensdauer durch Nutzung innovativer Schutzrohrmaterialien mit erhöhter Verschleißfestigkeit und Chemikalienbeständigkeit

    • Langfristig stabile Messung dank Sensorschutz durch nicht poröse Materialien

    • Flexible Produktauswahl dank modularer Bauweise

    • ...

  • Anwendungsgebiet

    • Einsetzbar in der Stahlverarbeitung (Vergütung), in Öfen für Beton und Hüttenmetalle. Das Thermometer umfasst einen einzelnen oder doppelten Thermoelement-Messeinsatz und ein Keramik-Schutzrohr.

    • Prozesstemperaturen bis zu +1600 °C

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Thermoelement

  • Merkmal / Anwendung

    metrische Bauart

    modulares Thermometer

    Hochtemperaturfühler (Rauchgas)

    inkl. einfachem Keramikschutzrohr

  • Anschlusskopf

    TA20A - Alu - Deckel m. Schrauben

    TA20D - Alu - Klappdeckel hoch

    TA30A - E+H, Alu - Deckel niedrig - ohne Display

    TA30D - E+H, Alu - Deckel hoch

    DIN A - Alu

  • Schutzrohr

    Keramikschutzrohr

  • Messeinsatz

    keramische Kapillare, starr

  • Außendurchmesser Schutzrohr / Messeinsatz

    14,0 mm (0,55")

    16,0 mm (0,59")

    17,0 mm (0,68")

    22,0 mm (0,87")

    24,0 mm (0,94")

    26,6 mm (1,05")

  • Max. Eintauchlänge auf Anfrage

    bis 4.000,00 mm (157,48'')

  • Werkstoff Schutzrohr

    Keramik (C610)

    gesintertes Siliziumkarbid (SiC)

    Siliziumnitrid (SiN)

  • Prozessanschluss

    Klemmverschraubung:

    G3/4"

    G1"

    G11/2"

    einstellbarer Flansch

  • Form der Spitze

    gerade

  • Arbeitsbereich

    Typ K:

    -40 C ...1.300 C

    (-40 F ...2.372 F)

    Typ J:

    -40 C ...750 C

    (-40 F ...1.382 F)

    Typ N:

    -40 C ...1.150 C

    (-40 F ...2102 F)

    Typ S:

    0 C ...1.600 C

    (32 F ...2.912 F)

    Typ R:

    0 C ...1.600 C

    (32 F ...2.912 F)

    Typ B:

    600 C ...1.600 C

    (1.112 F ...2.912 F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 1 bar (15 psi)

  • Genauigkeit

    Klasse 2 nach IEC 60584

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Zertifikate

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • B
    • Nr B Order code 60000516

      Anschlagflansch, DIN EN 50446, 23mm

      Höchsttemperatur 400 oC, Werkstoff Grauguss. Ohne Gegenflansch und Dichtung. Kein gasdichter Anschluss. Maße: d2=23mm, a=90mm, c=70mm. Klemmbarer Durchmesser von 21mm bis 22mm.

    • Nr B Order code 60000517

      Anschlagflansch, DIN EN 50446, 34mm

      Höchsttemperatur 400 oC, Werkstoff Grauguss. Ohne Gegenflansch und Dichtung. Kein gasdichter Anschluss. Maße: d2=33 mm, a=90 mm, c=70 mm. Klemmbarer Durchmesser von 31mm bis 33mm.

    • Order code 60020836

      Klemmverschraubung G 3/4", 22,5mm

      Höchsttemperatur 350 oC. Maximaler Prozessdruck 1 bar. Werkstoff 316Ti (1.4571). Für Rohrdurchmesser 21,3/22 mm. Maße: A=G 3/4", d=22,5mm, SW=41.

    • Order code 60021425

      Klemmverschraubung G1 1/2", 22,5mm

      Höchsttemperatur 350 oC. Maximaler Prozessdruck 1 bar. Werkstoff 316Ti (1.4571). Für Rohrdurchmesser 21,3/22mm. Maße: A=G 1 1/2", d=22,5 mm, SW=55.

    • Order code 60021757

      Klemmverschraubung G 1", 22,5mm

      Höchsttemperatur 350 oC. Maximaler Prozessdruck 1 bar. Werkstoff 316Ti (1.4571). Für Rohrdurchmesser 21,3/22mm. Maße: A=G 1", d=22,5 mm, SW=41.

    • Order code 60022497

      Klemmverschraubung G 1 1/2", 35mm

      Höchsttemperatur 350 oC. Maximaler Prozessdruck 1 bar. Werkstoff 316Ti (1.4571). Für Rohrdurchmesser 33/33,4mm. Maße: A=G 1 1/2", d=35mm, SW=55.

    • Order code 71182602

      Ersatzteilkit Dichtung TA30A / TA30D

      5x O-Ring 3,69x1,78 5x 0-Ring 74,7x2,75

    • Order code 71044061

      Beistellset kpl.TMT82/85/84 (europäisch)

      2x Schraube, 2x Feder, 2x Sicherungsscheibe, 1x Dichtung CDI-Stecker

    • Order code TPC100-

      Messeinsatz TPC100

      Austauschbarer Messeinsatz (MgO)

    • Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

    • Order code TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

    • Order code READWIN-

      Readwin 2000 Bedien- + Auslesesoftware
