iTHERM TMS01 MultiSens Flex Multipoint

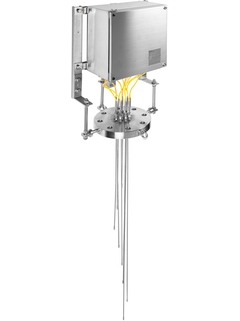

Multipoint Thermometer iTHERM TMS01 MultiSens Flex ©Endress+Hauser

Modulares TC- und RTD-Multipoint-Thermometer für direkten Mediumskontakt bei Anwendungen in Öl & Gas oder Petrochemie

Durch die Einhaltung höchster Sicherheitsstandards kann das iTHERM TMS01 Thermometer für verschiedene Anwendungen maßgeschneidert werden. Biegbar zu einem 3D-Layout, liefert es ein komplettes Temperaturprofil mit nur einem Stutzen. Das Gerät ist mit oder ohne Schutzrohr konfigurierbar für optimale Ansprechzeiten, mechanische Festigkeit oder Austauschbarkeit der Sensoren. Es ist wahlweise mit TC- oder RTD-Technologie oder mit unseren iTHERM StrongSens Messeinsatz erhältlich.

  • Preisangaben nach Anmeldung und Konfiguration

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

TMS01
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • Benutzerfreundliches Gerät in modularer und flexibler Bauform. Einbaubereit für Messanwendungen mit direktem Medienkontakt oder zum Einbau in ein vorhandenes Schutzrohr.

    • Unendliche Möglichkeiten zur Anordnung und Verteilung der 3D-Sensoren - für jede...

  • Anwendungsgebiet

    • Petrochemische Industrie

    • Öl & Gas Industrie

    • Schwierige chemische Prozesse

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Bauart

    einfache Handhabung

    geeignet für Ex-Bereich

    Prozessanschluss als Klemmverschraubung

    einfache chemische Prozesse
    3D Sensoren Verteilung

    modulares Design

    austauschbare Sensoren beim Abschalten

  • Anschlusskopf

    Anschlussbox - Aluminium - als Zubehör

    Anschlussbox - Edelstahl- als Zubehör

    an Bord oder Fernbedienung

  • Schutzrohr

    ohne (nicht für Schutzrohreinbau vorgesehen)

    mit (für austauschbare Sensoren)

    mit (für erhöhten mechanischen Schutz)

    Multi Schutzrohre, die jeweils einem Sensor gewidmet sind

  • Messeinsatz

    mineralisoliert (MI), biegsam

    mineralisoliert (MI), biegsam, mit eigenem Schutzrohr

  • Außendurchmesser Schutzrohr / Messeinsatz

    6,0 mm (0,24'')

    8,0 mm (0,31")

    10,29 mm (1/8")

  • Max. Eintauchlänge auf Anfrage

    bis 30.000,00 mm (1181'')

  • Werkstoff Schutzrohr

    1.4401 (316)

    1.4435 (316L)

    1.4541 (321)

    1.4550 (347)

    Alloy 600 (2.4816)

  • Prozessanschluss

    Flansch:

    1" ASME/ANSI B16.5 150
    ...600

    1 1/2" ASME/ANSI B16.5 150
    ...600

    2" ASME/ANSI B16.5 150
    ...600

    3" ASME/ANSI B16.5 150
    ..600

    4" ASME/ANSI B16.5 150
    ...600

    6" ASME/ANSI B16.5 150
    ...600

    8" ASME/ANSI B16.5 150
    ...600

    DN15 EN/DIN 1092.1 PN10
    ...PN100

    DN25 EN/DIN 1092.1 PN10
    ...PN100

    DN40 EN/DIN 1092.1 PN10
    ...PN100

    DN50 EN/DIN 1092.1 PN10
    ...PN100

    DN80 EN/DIN 1092.1 PN10
    ...PN100

    DN100 EN/DIN 1092.1 PN10
    ...PN100

    DN125 EN/DIN 1092.1 PN10
    ...PN100

    DN150 EN/DIN 1092.1 PN10
    ...PN100

    DN200 EN/DIN 1092.1 PN10
    ...PN100

  • Form der Spitze

    gerade

  • Arbeitsbereich

    Typ K:

    -270 °C ...1.100 °C

    (-454 °F ...2.012 °F)

    Typ J:

    -210 °C ...760 °C

    (-346 °F ...1.382 °F)

    Typ N:

    -270 °C …1100 °C

    (-454 °F ...2.012 °F)

    Typ T:

    -270 °C …370 °C

    (-454 °F …698 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 100 bar (1450 psi)

  • Genauigkeit

    Klasse 2 nach IEC 60584

    ASTM E230 und ANSI MC 96.1

  • Ansprechzeit

    abhängig vom Aufbau:


    TC:

    t50 = 2 s

    t90 = 5 s


    RTD:

    t50 = 0,8s

    t90 = 2s

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - Zulassungen

    ATEX

    IECEX

  • Zertifikate

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code TMT111-

      iTEMP TMT111,Transmitter DIN rail PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil TH 35 IEC 60715. Breite: 12,6 mm. Werkseinstellung: Pt100, 3-Leiter, 0-100oC. Sensortyp/Anschluss optional auswählbar.

    • Order code TMT112-

      iTEMP TMT112,Transmitter DIN rail HART

      Temperaturtransmitter, HART-Protokoll. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil IEC 60715. Breite: 12.6mm. UL gelistet.

    • Order code TMT121-

      iTEMP TMT121,Transmitter DIN rail PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil IEC 60715. Breite: 22,5mm. UL gelistet. GL (German Llyod) Marine.

    • Order code TMT122-

      iTEMP TMT122,Transmitter DIN rail HART

      Temperaturtransmitter, HART-Protokoll. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan. Trennung. Fehlerverhalten: NAMUR NE 43. Hutprofil IEC 60715. Breite: 22,5mm UL gelistet. GL (German Llyod) Marine.

    • Order code TMT125-

      iTEMP TMT125, Mehrkanal Transmitter

      Produkt im Auslaufprozess, nur befristet verfügbar. Temperaturtransmitter. Anwendung: RTD, TC, Ohm, mV. 8-Kanal. Galvanische Trennung.

    • Order code TMT142-

      iTEMP TMT142, Feldtransmitter HART

      Temperaturtransmitter, HART-Protokoll. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Einkammergehäuse, NEMA 4X, IP67. UL gelistet.

    • Order code TMT162-

      iTEMP TMT162, Feldtransmitter

      Temperaturtransmitter. Anwendung: RTD, TC, Ohm, mV. HART, PROFIBUS PA Profile 3.02 oder FOUNDATION Fieldbus separat verfügbar. Galvanische Trennung 2 kV (Sensoreingang/-ausgang). NEMA Type 4X Encl., IP67. Zweikammergehäuse. DNV GL Schiffbauzulassung (nur HART). UL gelistet.

    • Order code TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT187-

      iTEMP TMT187, Kopftransmitter RTD

      Temperaturtransmitter. Anwendung: RTD. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      Messumformer in 2-Leiter Technik. 1 universeller Sensoreingang. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. Werkseinstellung ohne zusätzliche Konfiguration:Pt100,4-Leiter,0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      Messumformer in 2-Leiter Technik. 1 universeller Sensoreingang. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. Werkseinstellung ohne zusätzliche Konfiguration:Pt100,4-Leiter,0...+100oC.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.
