Spezifikation im Überblick
-
Genauigkeit
Klasse 1 nach IEC 60584
-
Ansprechzeit
abhängig vom Aufbau
-
Max. Prozessdruck (statisch)
bei 20 °C: 400 bar (5.802 psi)
-
Arbeitsbereich
Typ K:
-40 °C ... 1.100 °C
(-40 °F ...2.012 °F)
Typ J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Max. Eintauchlänge auf Anfrage
bis 30.000,00 mm (1.181,10'')
Anwendungsgebiet

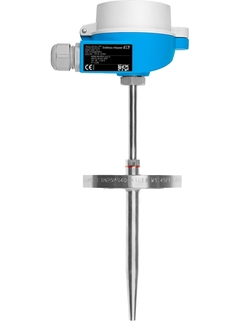

Das flexibel konfigurierbare und robuste Thermometer ist für eine Vielzahl von Anwendungen und Branchen konzipiert. Ein optionaler Kopftransmitter, mit allen gängigen Kommunikations-Protokollen, führt zu einer Erhöhung der Messgenauigkeit und Zuverlässigkeit im Vergleich zu direkt verdrahteten Sensoren. Eine Auswahl an Prozessanschlüssen, Eintauchlängen und Werkstoffen bietet flexible Einsatzmöglichkeiten.
Universell einsetzbar
Besonders geeignet für Dampf- oder Gasanwendungen mit hohen Prozessdrücken und -temperaturen
Messbereich: –40...+1100 °C (–40...+2012 °F)
Statischer Druckbereich bis zu 400 bar (5800 psi)
Schutzklasse bis zu IP68
Vorteile
Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen Eintauchlängen
Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772
Halsrohr zum Schutz des Kopftransmitters vor Überhitzung
Schnelle Ansprechzeit mit reduzierter/verjüngter Schutzrohrspitze
Zündschutzart für den Einsatz in ex-gefährdeten Bereichen: Eigensicher (Ex ia), nicht funkend (Ex nA)
Kopftransmitter mit einfacher Auswahl: Analogausgang 4 bis 20 mA, HART®, PROFIBUS® PA oder FOUNDATION Fieldbus™
