Vibronik
Grenzstanddetektion
Liquiphant FTL31

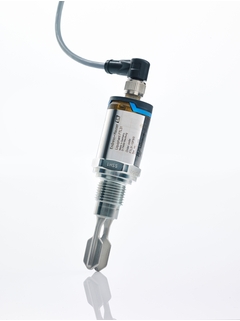

Liquiphant FTL31 ©Endress+Hauser

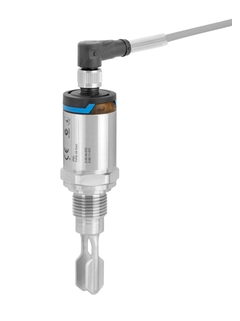

Liquiphant FTL31 ©Endress+Hauser

Liquiphant, Liquipoint, Cerabar, Ceraphant - Ein starkes Team für Standard Füllstand- und Druckanwendungen

Messprinzip Vibronik

Der Liquiphant mit permanenter Selbstüberwachung ist die sichere Wahl zur Grenzstanddetektion in Flüssigkeiten

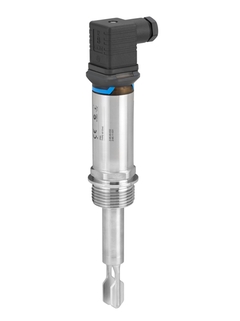

Liquiphant FTL31 ©Endress+Hauser

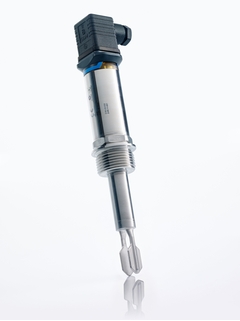

Liquiphant FTL31 ©Endress+Hauser

Grenzschalter für Flüssigkeiten in kompaktem Design mit Edelstahlgehäuse

Der Liquiphant FTL31 ist ein Grenzschalter für Flüssigkeiten. Der FTL31 ist für industrielle Anwendungen in allen Branchen entwickelt, speziell für den Maschinenbau. Er wird als Überfüllsicherung oder als Pumpenschutz in Reinigungs- und Filteranlagen sowie in Kühl- und Schmiermittelbehältern eingesetzt. Durch IO-Link können Parameter leicht geändert werden.
Kompakt:
- Kleinster Vibroniksensor auf dem Markt
Sicher:
- Kontinuierliche Selbstüberwachung
- Zuverlässiges schalten unabhängig von Mediumseigenschaften
Einfach:
- Keine Kalibration oder Abgleich
- Sofort betriebsbereit (plug & play)
- IO-Link Konnektivität

  • Vorteile

    • Gemäß der höchsten Anforderungen an Qualität und Umweltverträglichkeit konstruiert. Die Selbstüberwachung des Liquiphant bietet sicheres Schalten, selbst im Fall eines Spannungsverlustes

    • Unabhängig von wechselnden Medieneigenschaften ist ein exakter...

  • Anwendungsgebiet

    Grenzschalter in kompaktem Design mit Edelstahlgehäuse.

    • Prozessanschlüsse: Gewinde

    • Temperatur: -40 bis +150 °C

    • Druck: -1 bis +40 bar

    • Oberflächenrauigkeit: 3,2 µm

    • Überfüllsicherung und Leckage-Detektion WHG, Schiffbau-Zulassungen, Endabnahmeprotokoll

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Vibration Flüssig

  • Merkmal / Anwendung

    Grenzschalter für Flüssigkeiten und kommt in Tanks,
    Behältern und Rohrleitungen zum Einsatz.

  • Versorgung / Kommunikation

    20 ... 253V AC/DC, 2-Leiter
    10 ... 30V DC-PNP, 3-Leiter

  • Umgebungstemperatur

    -40 °C ... 70 °C

  • Prozesstemperatur

    -40 °C ... 150 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum ... 40 bar

  • Min. Mediumsdichte

    >0,7g/cm³
    (>0,5g/cm³ optional)

  • Prozessseitige Hauptmaterialien

    316L

  • Prozessanschluss

    Gewinde:

    G1/2, G3/4, G1, MNPT1/2, MNPT3/4, MNPT1, R1/2, R3/4, R1

  • Kommunikation

    AC/DC, DC-PNP

  • Zertifikate / Abnahmen

    CSA C/US, EAC

  • Sicherheitszulassungen

    Überfüllsicherung WHG

    Leckage

  • Konstruktionszulassungen

    EN 10204-3.1

  • Schiffbauzulassungen

    ABS/ LR/ BV/ DNV

  • Optionen

    Einstellbare Schaltverzögerung

    Gereinigt von Öl+Fett

    LABS frei

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code

      Gerät ist nicht reparierbar.

    • Order code 71280307

      Ventilstecker ISO4400 M16, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280349

      Ventilstecker ISO4400 NPTF1/2, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280350

      Ventilstecker ISO4400 QUICKON, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Verwendung: FTL31/FTL33, FTW33.

    • Order code 52006263

      Steckerbuchse/-Kupplung 4p-125V, 4A-M12

      M12 Steckerbuchse. Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.

    • Order code 52010285

      Kabel 4x0,34, Dose M12,Cu Sn/Ni,90o,L=5m

      M12 Steckerbuchse. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 52010156

      Schlüssel, 6kt Rohrsteck SW32

      Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71267011

      Testmagnet

      Verwendung: FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51H, FTW23, FTW33.

    • Order code 52027421

      Druckring Einschweissadapter G3/4" 316L

      Verwendung: Frontbündige Montage, FTL20/FTL20H, FTL31/FTL33.

  • 57
    • Nr 57 Order code 71194296

      Dichtring G1/2, 21x26, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Dichtring G3/4, 27x32, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62.

    • Nr 57 Order code 52014048

      Dichtring G1, 33x39, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, Schiebemuffe G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code

      Einschweißadapter und zugehörige Dichtungen

    • Order code 71258357

      Einschweissadapter G3/4, d=29, 316L

      Frontbündige Abdichtung Prozessanschluss. Für Rohrmontage. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33.

    • Order code 52028295

      Einschweissadapter G3/4, d=29, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Für Rohrmontage. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material Dichtung: Silikon O-Ring. FDA, EHEDG konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 71258355

      Einschweissadapter G3/4, d=50, 316L

      Frontbündige Abdichtung Prozessanschluss. Für Behältermontage. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, 11371. Verwendung: TMR35.

    • Order code 52018765

      Einschweissadapter G3/4, d=50, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, 11371. Verwendung: TMR35.

    • Order code 71258358

      Einschweissadapter G1, d=53, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Order code 71093129

      Einschweissadapter G1, d=53, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Order code 52001051

      Einschweissadapter G1, d=60, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Order code 52011896

      Einschweissadapter G1, d=60, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Order code 52001221

      Einschweissadapter G1, ausrb., 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Liquiphant ist ausrichtbar. Dichtung: Silikon Profildichtung. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL330H/330L.

    • Order code 52011898

      Einschweissadapter G1, ausrb., 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Liquiphant ist ausrichtbar. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon Profildichtung. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTL330H/FTL330L.

    • Order code 52021717

      O-Ring 14,9x2,7 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 75. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      O-Ring 14,9x2,7 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ 80. USP Class VI. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      O-Ring 28,17x3,53 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 71086102

      O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ. USP Class VI. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 71140668

      O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.

      Werkstoff: EPDM 70. USP Class VI, 3-A. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Order code 52014424

      Profildichtung 29x36x3,7, FDA, 5 St.

      Werkstoff: Silikon VMQ. Verwendung: Prozessanschluss G1 frontb., Einschweissadapter G1, 316L, ausrichtbar (52001221), Einschweissadapter G1, 316L, 3.1, ausrichtbar (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Einschweissadapter RD52, 316L, ausrichtbar, (52001047), 316L, 3.1, ausrichtbar, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.

    • Order code 71075662

      Profildichtung 29x36x3,7, FDA, USP, 5St.

      Werkstoff: Silikon VMQ. USP Class VI, FDA. Verwendung: Prozessanschluss G1 frontb., Einschweissadapter G1, 316L, ausrichtbar (52001221), Einschweissadapter G1, 316L, 3.1, ausrichtbar (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Einschweissadapter RD52, 316L, ausrichtbar, (52001047), 316L, 3.1, ausrichtbar, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.
