Konduktive Grenzstanddetektion

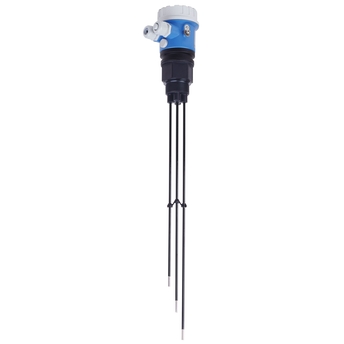

Liquipoint FTW31

Liquipoint FTW31 ©Endress+Hauser

Stabsonde zur Mehrpunktdetektion von bis zu
5 Schaltpunkten

Der Liquipoint FTW31 bietet einfache und sichere Grenzstanddetektion in leitfähigen Flüssigkeiten. Das Messgerät erlaubt vielfältige Anwendungen dank Mehrpunktdetektion (bis zu 5 Sonden).

  • Vorteile

    • Preiswerte Sonde für leitfähige Flüssigkeiten, erlaubt mit einer Sonde bis zu fünf Grenzstände zu detektieren

    • Kein Abgleich erforderlich

    • Standardeinstellung für die häufigsten leitfähigen Flüssigkeiten

    • Keine bewegten Teile im Tank - hohe Lebensdauer und...

  • Anwendungsgebiet

    Für leitfähige Flüssigkeiten (ab 10 μS/cm) zur Grenzstanderfassung wie z. B. Überfüllsicherung, Trockenlaufschutz, Zweipunktregelung von Pumpen oder Mehrpunktdetektion.

    • Prozessanschlüsse: Gewinde

    • Sensorlänge: 0,1 bis 4 m

    • Temperatur: -40 bis +100 °C

    • ...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Konduktiv

  • Merkmal / Anwendung

    Kompakt Stabsonde mit Mehrpunktdetektion bis zu 5 Schaltpunkten. Einfache Sondenkürzung möglich

  • Versorgung / Kommunikation

    DC PNP 10,8V ... 45V
    Relais 20V ... 230V AC
    Relais 20V ... 55V DC

  • Umgebungstemperatur

    -40 °C ... 70 °C

  • Prozesstemperatur

    -40 °C ... 100 °C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum ... 10 bar

  • Min. Mediumsleitfähigkeit

    10 µS/cm

  • Prozessseitige Hauptmaterialien

    316L, PP, PPS

  • Max. Zugfestigkeit

    1000 N

  • Prozessanschluss

    G 1 1/2
    NPT1 1/2"

  • Sensorlänge

    0,1m ... 4m

  • Kommunikation

    DC PNP
    Relais

  • Zertifikate / Abnahmen

    ATEX

  • Sicherheitszulassungen

    Überfüllsicherung WHG

    Leckage

  • Komponenten

    Transmitter: FTW325

  • Anwendungsgrenzen

    min. Mediumsleitfähigkeit beachten

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 57
    • Nr 57 Order code 52014047

      Dichtring G1-1/2, 48x55, FA, 5 St.

      Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Schiebemuffe G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.

    • Order code 52014146

      Befestigungsmutter G1-1/2

      Sechskant, SW60. Verwendung: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10, FMR20.
