Differenzdruck
Deltabar FMD78

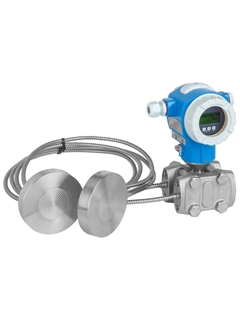

Deltabar FMD78 Aluminiumgehäuse ©Endress+Hauser

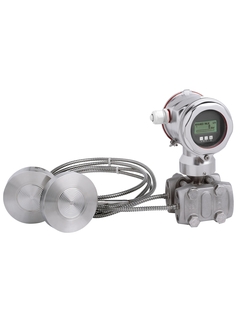

Deltabar FMD78 Hygienegehäuse ©Endress+Hauser

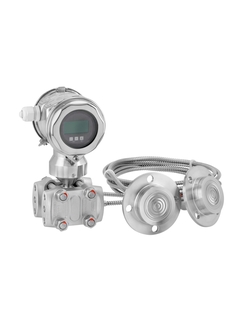

Deltabar FMD78 TempC Membrane ©Endress+Hauser

Messprinzip Druck

Die neue TempC Membrane

Differenzdrucktransmitter mit zwei Druckmittlern für Differenzdruck- und Füllstandmessung

Der Deltabar FMD78 Differenzdrucktransmitter mit Metallsensor misst mittels zweier Druckmittler mit Kapillarleitung. Er wird typischerweise in Prozess- und Hygieneanwendungen eingesetzt, um Druckdifferenzen in Flüssigkeiten, Dampf, Gasen oder Stäuben zu messen. Das integrierte Datenmodul HistoROM ermöglicht das einfache Management von Prozess- und Geräteparametern. Das Gerät wurde nach IEC 61508 und für den Gebrauch in SIL3 Sicherheitsanwendungen entwickelt.

  • Vorteile

    • Große Vielfalt an unterschiedlichen Prozessanschlüssen und Membranmaterialien

    • Neue TempC Membrane für Druckmittler: Minimale Temperatureffekte und kurze Erholzeiten

    • Höchste Sicherheit durch gasdichte Durchführung zur Verwendung in SIL2/3...

  • Anwendungsgebiet

    Zur Differenzdruck-, Füllstand-, Volumen- oder Massemessung in Flüssigkeiten.

    • Prozessanschlüsse: Gewinde, Flansche oder hygienische Prozessanschlüsse

    • Prozesstemperatur: -70 bis +400 °C

    • Messbereich: +100 mbar bis +40 bar

    • Genauigkeit: ±0,075 %

    • ...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Differenzdruck

  • Merkmal

    Digitaler Messumformer mit metallischen Messmembranen mit Druckmittler und Kapillaren
    Modulare Geräteplattform
    Hohe Langzeitstabilität
    Doppelte Prozess Barriere
    Sicherheit durch Selbstdiagnosefunktion.

  • Versorgungsspannung

    4...20 mA HART

    10,5...45V DC (Nicht Ex):

    Ex ia: 10,5...30V DC

    PROFIBUS PA:

    9...32 V DC (Nicht Ex)

    FOUNDATION Fieldbus:

    9...32 V DC (Nicht Ex)

  • Referenz Genauigkeit

    0,075% + Einfluss des Druckmittlers

  • Langzeitstabilität

    0,08 % von URL/ Jahr

    0,14 % von URL/ 5 Jahre

    0,27 % von URL/ 10 Jahre

  • Prozesstemperatur

    -70°C...400°C

  • Umgebungstemperatur

    -50°C...85°C

  • Messzelle

    100 mbar...40 bar

  • Kleinste kalibrierbare Messspanne

    5 mbar

  • Unterdruckbeständigkeit

    50 mbar

  • Max. Turn down

    100:1

  • Max. Überlastdruck

    160 bar

  • Prozessanschluss

    Membrandruckmittler (Zellenbauform, Einschraubgewinde)
    Flansche (DIN, ASME)
    Hygiene-Verbindungen
    Tri-Clamp ISO2852

  • Prozessanschluss hygienisch

    Tri-Clamp

    DIN11851

    NEUMO

    Varivent

    SMS

    DRD

    Universal adapter

  • Werkstoff Prozessmembran

    316L, AlloyC,

    Tantal,

    Gold-Rhodium

    PTFE

  • Werkstoff Dichtung

    Keine, Druckmittler verschweißt

  • Füllöl

    Silikonöl,

    Inertes Öl,

    Pflanzenöl

    Niedertemperaturöl

    Hochtemperaturöl

  • Werkstoff Gehäuse

    316L, Druckguss- Aluminium

  • Kommunikation

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EAC

  • Sicherheitszulassungen

    Overfill prevention WHG

    SIL

  • Konstruktionszulassungen

    NACE MR0175
    EN10204-3.1

  • Hygienische Zulassung

    3A, FDA

  • Schiffbauzulassungen

    GL/ ABS

  • Spezialitäten

    Diagnose Funktionen

    TempC Membrane

  • Messprinzip

    Differenzdruck

  • Merkmal / Anwendung

    Digitaler Messumformer mit metallischen Messmembranen mit Druckmittler und Kapillaren
    Modulare Geräteplattform
    Hohe Langzeitstabilität
    Sicherheit durch Selbstdiagnosefunktion
    Doppelte Prozess Barriere

  • Spezialitäten

    TempC Membrane

  • Versorgung / Kommunikation

    4...20 mA HART:
    10,5...45V DC
    Ex ia: 10,5...30V DC
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32V DC

  • Genauigkeit

    0,075% + Einfluss des Druckmittlers

  • Langzeitstabilität

    0,05% von URL/Jahr

  • Umgebungstemperatur

    -50°C...85°C

  • Prozesstemperatur

    -40°C...400°C

  • Prozessdruck absolut / max. Überlastdruck

    160bar

  • Druck Messbereich

    100mbar...40bar

  • Prozessseitige Hauptmaterialien

    Alloy C276
    316L
    Monel
    Tantalum

  • Prozessanschluss

    Membrandruckmittler (Zellenbauformen, Einschraubgewinde)
    Flansche (DIN, ASME)
    Tri-Clamp ISO2852
    Hygiene-Verbindungen

  • Prozessanschluss hygienisch

    Tri-Clamp

    DIN11851

    NEUMO

    Varivent

    SMS

    DRD

    Universal adapter

  • Max. Messdistanz

    400m H2O

  • Kommunikation

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Sicherheitszulassungen

    SIL

  • Konstruktionszulassungen

    EN10204-3.1

    NACE MR0175, MR0103

  • Hygienische Zulassungen

    3A, EHEDG

  • Schiffbauzulassungen

    GL/ ABS

  • Optionen

    HistoROM/M-Dat
    4-zeilige Digitalanzeige
    Edelstahl- oder Aluminiumgehäuse
    Separatgehäuse

  • Anwendungsgrenzen

    Messzelle:

    Metall verschweißt
