Absolut- und Relativdruck

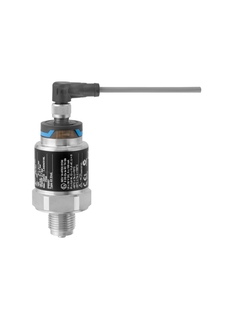

Cerabar PMC21

Cerabar PMC21 ©Endress+Hauser

Cerabar PMC21: Teil eines starken Teams für Standardapplikationen

Messprinzip Druck

  • Cerabar PMC21

Preiswerter Druckmessumformer mit Keramiksensor für die Messung in Gasen oder Flüssigkeiten

Der Cerabar PMC21 ist ein preiswerter und sehr kompakter Drucktransmitter. Er bietet einen kapazitiven, ölfreien Keramiksensor der Absolut- und Relativdruck von 100 mbar bis 40 bar messen kann. Der PMC21 wurde entwickelt um den rauen Bedingungen der Prozessindustrie Stand zu halten, mit der Schutzart bis zu IP68, der hohen Abrasionsfestigkeit der Ceraphire Membran und hochwertigen Materialien wie dem 316L-Gehäuse. Das Gerät kann in den meisten Bereichen eingesetzt werden da es zahlreiche Zertifikate wie beispielsweise Explosionsschutz oder Schiffbauzulassungen, bietet.

  • Preisangaben nach Anmeldung und Konfiguration

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

PMC21
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • Einfache und zeitsparende Installation und Inbetriebnahme in der Anlage dank sehr kompakter Konstruktion und anpassbarer Messbereiche

    • Referenzgenauigkeit von 0,3 % zusammen mit hoher Langzeitstabilität und Reproduzierbarkeit stellen die hohe Qualität...

  • Anwendungsgebiet

    Druckmessumformer mit kapazitivem, ölfreien Keramiksensor zur Absolut- oder Relativdruckmessung in Gasen oder Flüssigkeiten.

    • Prozessanschluss: Gewinde

    • Prozesstemperatur: -25 bis +100 °C

    • Prozessdruck: 100 mbar bis +40 bar

    • Genauigkeit: ±0,3 % der Messspanne

    • Internationale...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Absolut und Überdruck

  • Merkmal / Anwendung

    Preisgünstiger Druckmessumformer, kapazitive Messzelle mit keramischer Messmembran

  • Versorgung / Kommunikation

    10…30 VDC

  • Genauigkeit

    0,3 %

  • Langzeitstabilität

    0,2 % von URL/Jahr

  • Umgebungstemperatur

    -40 °C…+85 °C

  • Prozesstemperatur

    -25 °C…+100 °C

  • Prozessdruck absolut / max. Überlastdruck

    max. 60 bar

  • Druck Messbereich

    +100 mbar…+40 bar

  • Prozessanschluss

    Gewinde:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13,

    JIS R1/2

  • Kommunikation

    4...20 mA

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Konstruktionszulassungen

    EN 10204-3.1 Endprüfprotokoll

    Gereinigt von Öl und Fett

    Gereinigt für Sauerstoffanwendungen

  • Schiffbauzulassungen

    RINA, KR

  • Messprinzip

    Absolut und Überdruck

  • Merkmal

    Preisgünstiger Druckmessumformer, kapazitive Messzelle mit keramischer Messmembran

  • Versorgungsspannung

    10…30 VDC

  • Referenz Genauigkeit

    0,3 %

  • Langzeitstabilität

    0,2 % von URL/Jahr

  • Prozesstemperatur

    -25 °C…+100 °C

  • Umgebungstemperatur

    -40 °C…+85 °C

  • Messzelle

    +100 mbar…+40 bar

  • Max. Überlastdruck

    max. 60 bar

  • Prozessanschluss

    Gewinde:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13,

    JIS R1/2

  • Kommunikation

    4...20 mA

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Konstruktionszulassungen

    EN 10204-3.1 Endprüfprotokoll

    Gereinigt von Öl und Fett

    Gereinigt für Sauerstoffanwendungen

  • Schiffbauzulassungen

    RINA, KR

Dokumente / Handbücher / Software

  • Cerabar PMC11, PMC21, PMP11, PMP21 Technische Information

    Drucktransducer mit Keramik- und Metallsensoren

    Technische Information (TI)
  • Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Betriebsanleitung

    Drucktransducer zur sicheren Messung und Überwachung von Absolut- und
    Relativdruck

    Betriebsanleitung (BA)
  • Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Kurzanleitung

    Drucktransducer mit Keramik- und Metallsensoren

    Kurzanleitung (KA)
    05/18
    Englisch
  • Safety Instructions Cerabar PMC21, PMP21, PMP23

    CSA Control Drawing
    4...20 mA (IS)
    Cl. I, Div. 1, Groups A, B, C, D;
    Cl. I, Zone 1, Ex ia IIC T4, AEx ia IIC T4

    Ex-Sicherheitshinweise (XA)
  • Cerabar PMC21, PMP21, PMP23 EAC: Ga/Gb Ex ia IIC T4 X Safety Instructions

    Process Pressure, Switches

    Ex-Sicherheitshinweise (XA)
  • Cerabar PMC21, PMP21, PMP23 ATEX: II 1/2 G Ex ia IIC T4 Ga/Gb II 2 G Ex ia IIC T4 Gb IECEx: Ex ia IIC T4 Ga/Gb Safety Instructions

    Process Pressure, Switches

    Ex-Sicherheitshinweise (XA)
  • Safety Instructions Cerabar PMC21, PMP21

    II 3 G Ex ec IIC T4 Gc
    EC 00394

    Ex-Sicherheitshinweise (XA)
  • Safety Instructions Cerabar PMC21, PMP21, PMP23

    Ex ia IIC T4 Ga/Gb
    GYJ15.1445 (NEPSI)

    Ex-Sicherheitshinweise (XA)
  • Safety Instructions Cerabar PMC21, PMP21, PMP23

    FM Control Drawing
    4...20 mA (IS)
    IS Cl. I, Div. 1, Groups A, B, C, D T4
    Cl. I, Zone 0 AEx/Ex ia IIC T4

    Ex-Sicherheitshinweise (XA)
  • Mechanisches Zubehör für Druckmessgeräte

    Druckmesstechnik

    Sonderdokumentation (SD)
  • M12-Buchse

    Zubehör für Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
    Deltabar, Gammapilot

    Sonderdokumentation (SD)
  • Valve plug

    Valve plug

    Sonderdokumentation (SD)
  • Application Note: Right fit Instrumentation for scrubbers

    Keeping our oceans clean and complying with the new IMO regulations

    Branchenlösungen (SO)
    06/20
    Englisch
  • Komplettpaket Druckmesstechnik

    Ein Ansprechpartner - spart Zeit und reduziert Kosten

    Kompetenzbroschüre (CP)
    05/15
    Deutsch
  • Cerabar S, PMC21

    Druckmessumformer mit abrasionsfestem Keramiksensor zur Relativ- und
    Absolutdruckmessung in Gasen oder Flüssigkeiten

    Ausschreibungstext
    12/18
    Deutsch
  • Cerabar

    Produktwurzel: PMC21-
    Erklärungsnummer: HE_00880_01.17
    Hersteller Spezifikation: Performance characteristics

    Herstellererklärung
    Deutsch
  • Cerabar

    Produktwurzel: PMC21-
    Erklärungsnummer: HE_00880_02.17
    Hersteller Spezifikation: Performance characteristics

    Herstellererklärung
    Deutsch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-
    Erklärungsnummer: HE_01206_01.19
    Hersteller Spezifikation: Explosion protection

    Herstellererklärung
    Englisch
  • Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S

    Produktwurzel: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
    Erklärungsnummer: HE_01158_01.19

    Herstellererklärung
    Englisch
  • Cerabar, Ceraphant

    Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
    Erklärungsnummer: HE_00360_01.16
    Hersteller Spezifikation: RoHS

    Herstellererklärung
    Deutsch , Englisch
  • Cerabar

    Produktwurzel: PMC21-
    Erklärungsnummer: HE_00561_01.17
    Hersteller Spezifikation: RoHS

    Herstellererklärung
    Chinesisch
  • Cerabar

    Produktwurzel: PMC21-
    Erklärungsnummer: HE_01051_01.18
    Hersteller Spezifikation: Explosion protection

    Herstellererklärung
    Deutsch
  • Cerabar

    Produktwurzel: PMC11-, PMC21-
    Erklärungsnummer: FDA_00203_02.18

    FDA Declaration
    Deutsch , Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Erklärungsnummer: EC_00069_04.15

    EU Erklärung
    Deutsch , Englisch , fr
  • Cerabar

    Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
    Erklärungsnummer: EC_00402_03.16

    EU Erklärung
    Deutsch , Englisch , fr
  • Cerabar

    Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
    Erklärungsnummer: EC_00402_02.16

    EU Erklärung
    Deutsch , Englisch , fr
  • Cerabar

    Produktwurzel: PMC21-, PMP21-
    Erklärungsnummer: EC_00394_04.16

    EU Erklärung
    Deutsch , Englisch
  • Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant, Cerabar S, Cerabar M, Cerabar

    Produktwurzel: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: EAEC N RU D-DE.DE02.B.11894/20

    Miscellaneous
    Russisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zündschutzart: Ex ia

    Ex Ausrüstung
    Russisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: Europa (ATEX)
    Zulassungsstelle: SEV
    Kategorie: II 2 G, II 1/2 G
    Zündschutzart: Ex ia IIC T4 Ga/Gb, Ex ia IIC T4 Gb

    Ex Ausrüstung
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: Kanada, USA
    Zulassungsstelle: CSA
    Kategorie: I/1/A,B,C,D T4, I/zone 1
    Zündschutzart: IS, Ex ia IIC T4 Gb

    Ex Ausrüstung
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: Kanada, USA
    Zulassungsstelle: CSA
    Kategorie: I/1/A,B,C,D T4, I/zone 1
    Zündschutzart: IS, Ex ia IIC T4 Gb

    Ex Ausrüstung
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: International (IECEx)
    Zulassungsstelle: SEV
    Zündschutzart: Ex ia IIC T4 Ga/Gb

    Ex Ausrüstung
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: China
    Zulassungsstelle: NEPSI
    Zündschutzart: Ex ia IIC T4 Ga/Gb

    Ex Ausrüstung
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: Kanada, USA
    Zulassungsstelle: FM
    Kategorie: I/1/A,B,C,D/T4, I/zone 0
    Zündschutzart: IS, AEx ia IIC T4

    Ex Ausrüstung
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-, PMP23-
    Region/Land: Kanada, USA
    Zulassungsstelle: CSA
    Kategorie: I/1/A,B,C,D T4, I/zone 1
    Zündschutzart: IS, Ex ia IIC T4 Gb

    Ex Ausrüstung
    Englisch
  • Cerabar, Ceraphant

    Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
    Region/Land: Kanada (CRN)
    Zulassungsstelle: TSSA

    Pressure Equipment
    Englisch
  • Waterpilot, SYSTEM, Gammapilot M, Gammapilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar

    Produktwurzel: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
    Zulassungsstelle: TÜV

    Pressure Equipment
    Deutsch , Englisch
  • Cerabar

    Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
    Region/Land: Russland
    Zulassungsstelle: Rosstandart
    Zulassungsnummer: DE.C.30.004.A NO 67871/1

    Metrology
    Russisch
  • Cerabar, Cerabar M, Cerabar S

    Produktwurzel: PMC11-, PMC21-, PMC51-, PMC71-, PMP11-, PMP21-, PMP23-, PMP51-, PMP55-, PMP71-, PMP75-
    Region/Land: Weiß-Russland
    Zulassungsstelle: BELGIM
    Zulassungsnummer: 13477

    Metrology
    Russisch
  • Cerabar, Cerabar M, Cerabar S, Cerabar T, Ceraphant T

    Produktwurzel: PTP35-, PTP31-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
    Region/Land: Usbekistan
    Zulassungsstelle: UZS
    Zulassungsnummer: 02.6582

    Metrology
    Russisch
  • Cerabar, Cerabar M, Cerabar S, Cerabar T

    Produktwurzel: PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
    Region/Land: Weiß-Russland
    Zulassungsstelle: BEL
    Zulassungsnummer: 9771

    Metrology
    Russisch
  • Cerabar

    Produktwurzel: PMC21-
    Region/Land: International, South Korea
    Zulassungsstelle: KR

    Marine
  • Cerabar

    Produktwurzel: PMC21-, PMP21-
    Region/Land: International
    Zulassungsstelle: ABS

    Marine
    Englisch
  • Cerabar, Cerabar M

    Produktwurzel: PMC21-, PMC51-, PMP11-, PMP51-, PMP55-
    Region/Land: International
    Zulassungsstelle: RM RS

    Marine
    Russisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-
    Region/Land: International
    Zulassungsstelle: BV

    Marine
    Englisch
  • Cerabar

    Produktwurzel: PMC21-
    Region/Land: International
    Zulassungsstelle: LR

    Marine
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-
    Region/Land: International
    Zulassungsstelle: DNVGL

    Marine
    Englisch
  • Cerabar

    Produktwurzel: PMC21-, PMP21-
    Region/Land: International
    Zulassungsstelle: RINA

    Marine
    Englisch

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 71280307

      Ventilstecker ISO4400 M16, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Bestellnummer 71280349

      Ventilstecker ISO4400 NPTF1/2, 4-polig

      Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Bestellnummer 52006263

      Steckerbuchse/-Kupplung 4p-125V, 4A-M12

      M12 Steckerbuchse. Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.

    • Bestellnummer 52010285

      Kabel 4x0,34, Dose M12,Cu Sn/Ni,90o,L=5m

      M12 Steckerbuchse. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Bestellnummer 71395803

      Ex-Schutzhaube

      Werkstoff: PC. Verpflichtend für Ex-Ausführung. Ohne Ex-Schutzhaube Staub Ex-Schutz nicht gewährleistet! Verwendung: FTI26, PMC21, PMP21.

Erfolgsstorys

Produkte vergleichen
Wir verwenden Cookies, um Informationen auf Ihrem Gerät zu speichern, die uns dabei helfen, Ihre Interaktion mit uns benutzerspezifisch anzupassen und zu verbessern. Weitere Informationen zu Cookies finden Sie in unserer Datenschutzrichtlinie.
