Absolut- und Relativdruck

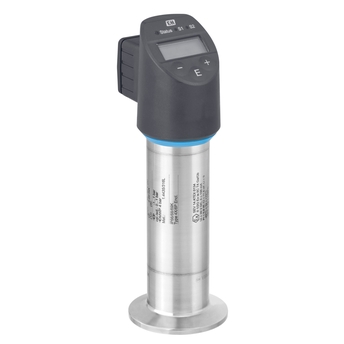

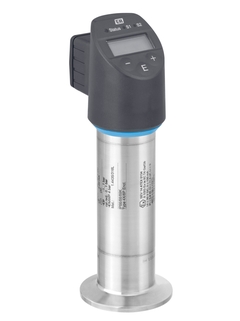

Ceraphant PTP33B

Ceraphant PTP33B - Absolut- und Relativdruck ©Endress+Hauser

Messprinzip Druck

  • Ceraphant PTP33B - Absolut- und Relativdruck

Preiswerter Druckschalter mit vollverschweißtem Metallsensor für die Anwendung in Hygieneapplikationen

Der Ceraphant PTP33B ist ein preiswerter Druckschalter mit metallischer Messmembran zur sicheren Messung und Überwachung von Absolut- und Relativdruck. Der Druckschalter mit kompaktem Design und Messbereichen bis +40 bar besitzt vollverschweißte Prozessanschlüsse und eine frontbündig verschweißte hygienische Messzelle. Der PTP33B mit Edelstahlgehäuse ist 3-A und EHEDG zugelassen. Durch IO-Link kann das Gerät leicht parametriert und einfach in alle Feldbussysteme integriert werden.

Fundamental Auswahl
  • F
  • L
  • E
  • X

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Messzelle

      +400 mbar....+40 bar

Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Sales price
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

PTP33B
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • Integrierte Schaltelektronik für eine dezentrale und wirtschaftliche Überwachung und Regelung von Prozessen

    • Funktionsprüfung und Informationen vor Ort dank LEDs und digitalem Display

    • Kompakter Druckschalter für Hygiene-Applikationen

    • Geeignet für CIP/SIP...

  • Anwendungsgebiet

    Druckschalter zur Überwachung von Absolut- und Relativdruck in Gasen, Dämpfen, Flüssigkeiten und Stäuben.

    • Prozessanschlüsse: Hygienische Prozessanschlüsse, Gewinde

    • Prozesstemperatur: -10 bis +100°C, +135 °C für max. 1 Stunde

    • Prozessdruck: 400 mbar bis...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Druckschalter

  • Merkmal

    Intelligenter Druckschalter mit metallischer Messmembran,

    für Hygiene-Applikationen,

    langzeitstabil

  • Versorgungsspannung

    10....30VDC

  • Referenz Genauigkeit

    0,5 %;

    Platinum: 0,3 %

  • Langzeitstabilität

    0,2% von URL/Jahr

  • Prozesstemperatur

    -40°C...+100°C

  • Umgebungstemperatur

    -20...+70°C

  • Messzelle

    +400 mbar....+40 bar

  • Max. Überlastdruck

    160 bar

  • Prozessanschluss

    Gewinde: M24

  • Prozessanschluss hygienisch

    DIN11851, Tri Clamp, SMS, Varivent

  • Kommunikation

    1x PNP-Schalter

    2x PNP-Schalter

    1x PNP-Schalter +
    4...20mA analog

  • Konstruktionszulassungen

    EN 10204-3.1 Endprüfprotokoll,

    Gereinigt von Öl und Fett

    Set Min. Alarm

  • Hygienische Zulassung

    FDA konform

    3A, EHEDG,

    EG1935/2004

  • Spezialitäten

    Digitalanzeige

    Vollverschweißte Prozessanschlüsse

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer

      Gerät ist nicht reparierbar.

    • Bestellnummer 71336104

      Ventilstecker ISO4400 M16, PTP/PTC3xB

      4-polig. Bestehend aus: Steckdose, Schraube, Dichtung. Verwendung: PTC31B, PTP31B/PTP33B.

    • Bestellnummer 71336105

      Ventilstecker ISO4400 NPTF1/2,PTP/PTC3xB

      4-polig. Bestehend aus: Steckdose, Schraube, Dichtung. Verwendung: PTC31B, PTP31B/PTP33B.

    • Bestellnummer 52024267

      EPDM O-Ringe Prozessadapter M24

      5x O-Ring 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTC31, PTP31/PTP33B/PTP35, QMW43. Prozessadapter M24.

    • Bestellnummer 71337274

      O-Ring 15,54x2,62 FKM,FDA, PMP23, PTP3xx

      Bestehend aus: 5x O-Ring 15,54x2,62 FKM,FDA. Verwendung: PMP23, PTP33B, QMW43.

    • Bestellnummer

      Einschweißadapter und zugehörige Dichtungen

    • Bestellnummer 52005087

      Einschweissadapter G1, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Verwendung: PMP23, PMP51, PMP135, PTP33B/PTP35. Korrekte Installation nur mit Dummy.

    • Bestellnummer 52010171

      Einschweissadapter G1, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Verwendung: PMP23, PMP51, PMP135, PTP33B/PTP35. Korrekte Installation nur mit Dummy.

    • Bestellnummer 52001051

      Einschweissadapter G1, d=60, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Bestellnummer 52011896

      Einschweissadapter G1, d=60, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Bestellnummer 52005272

      Einschweissdummy, Adapter G1

      Zum Schutz der Einschweissstutzen 52005087 / 52010171 vor Verzug während des Schweissens. Verwendung: PMP51, PMP135, PTP35.

    • Bestellnummer 71041381

      Einschweissadapter M24 D65, 316L

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 65mm. Werkstoff: 316L. Dichtung: EPDM O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71041383

      Einschweissadapter M24 D65, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Bohrung: 65mm. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 52014472

      O-Ring 28,17x3,53 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Bestellnummer 71086102

      O-Ring 28,17x3,53 VMQ, FDA, USP, 3 St.

      Werkstoff: Silikon VMQ. USP Class VI. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Bestellnummer 71140668

      O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.

      Werkstoff: EPDM 70. USP Class VI, 3-A. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Bestellnummer 52023994

      Prozessadap. M24 Clamp 1...1 1/2", 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52023995

      Prozessadapter M24 Clamp 2", 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52023996

      Prozessadap. M24 Variv F DN25 PN40 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52023997

      Prozessadap.M24 Variv N DN40 PN40 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52023998

      Prozessadapter M24 DIN11851 DN50, 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52023999

      Prozessadapter M24 DIN11851 DN40, 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024000

      Prozessadapter M24 APV-Inline, 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024001

      Prozessadap. M24 Clamp 1 1/2", 316L, 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024002

      Prozessadapter M24 Clamp 2", 316L, 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024003

      Prozessad.M24 Variv F DN25 PN40 316L 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024004

      Prozessad.M24 Variv N DN40 PN40 316L 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024005

      Prozessadap. M24 DIN11851 DN50, 316L,3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024006

      Prozessadap. M24 DIN11851 DN40, 316L,3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B. QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52024007

      Prozessadapter M24 APV-Inline, 316L, 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52026997

      Prozessadapter M24 SMS 1-1/2", 316L

      Adaption Prozessanschluss M24. Werkstoff: 316L. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 52026999

      Prozessadapter M24 SMS 1-1/2", 316L, 3.1

      Adaption Prozessanschluss M24. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: EPDM 15,54x2,62mm. FDA, EHEDG, 3-A konform. Verwendung: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Austausch Prozessanschluss PTP35.

    • Bestellnummer 71258361

      Nutüberwurfmutter DIN11851, F40, 304

      DIN11851 DN32. Verwendung: FTL20H, FTL33, FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477801

      Rohranschluss DN25, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477803

      Rohranschluss DN32, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477807

      Rohranschluss DN40, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477808

      Rohranschluss DN50, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477812

      Rohranschluss Clamp DN25, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477813

      Rohranschluss Clamp DN32, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477816

      Rohranschluss Clamp DN40, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 71477817

      Rohranschluss Clamp DN50, frontbündig

      Verwendung: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Bestellnummer 52010285

      M12-Buchse, 90deg, 5m Kabel

      M12-Steckerbuchse, Kabelseite. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.
