TST90
Modulares RTD Thermometer

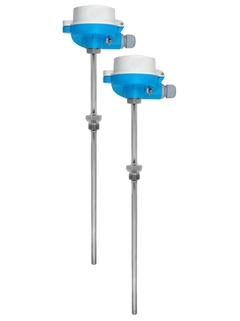

Produktbild Widerstandsthermometer TST90 ©Endress+Hauser

Branchenübergreifende, bewährte Temperaturmesstechnik für nahezu alle Industriezweige

Das Thermometer wird hauptsächlich in der chemischen Industrie, aber auch in anderen Branchen eingesetzt. Das Gerät dient zur hoch genauen Messung von Temperaturdifferenzen durch gepaarte Sensoren. Eine Vielzahl von Abmessungen bietet flexible Einsatzmöglichkeiten.

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Schnelle Austauschbarkeit des Messeinsatzes

    • Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772

    • Schnelle Ansprechzeit mit verjüngter Spitze

  • Anwendungsgebiet

    • Universell einsetzbar für Wärmemengenmessungen

    • Messbereich: -200…+600 °C (-328…+1112 °F)

    • Sensoren gepaart im Bereich:

      0...120 °C (±0,05 K)

      –40...0 °C (±0,1 K)

    • Schutzklasse: bis zu IP68

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Bauart

    modulares Thermometer (gepaart)

    Gewindeprozessanschluss

    mit Halsrohr

    inkl. Schutzrohr (Metall)

  • Schutzrohr

    geschweißt (aus Rohrmaterial)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    9,0 mm (0,35'')

  • Max. Eintauchlänge auf Anfrage

    bis 4.000,00 mm (157,48'')

  • Werkstoff Schutzrohr

    1.4571 (316Ti)

  • Optionale Beschichtung

    Nicht definiert

  • Prozessanschluss

    Außen-Gewinde:

    G1/2"

  • Form der Spitze

    gerade

    verjüngt

  • Oberflächengenauigkeit Ra

    Nicht definiert

  • Arbeitsbereich

    PT 100:

    -50 °C ...200 °C

    (-58 °F ...392 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 50 bar (725 psi)

  • Genauigkeit

    + /- 0.05 K (bezogen auf delta-T)

  • Ansprechzeit

    abhängig vom Aufbau

    t50 = 10 s

    t90 = 31 s

  • Aufnahme Kopftransmitter

    nein

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 71249291

      Wärmeleitpaste FDA-konform 30g

    • Bestellnummer 71312729

      Wärmeleitpaste HSC 340, 100g

    • Bestellnummer 71367427

      Ersatzteilkit Ring D21/di 10xgrün,10 St.

      Verpackungsheit: 10 Stück

    • Bestellnummer 71142762

      O-Ring 44,17x1,78 EPDM labs frei schwarz

    • Bestellnummer TW10-

      Schutzrohr TW10

      zum Einschrauben. Geschweißte Ausführung nach DIN43772/2G+3G.

    • Bestellnummer TET90-

      Messeinsatz TET90 (1 Paar)

      Mineralisoliert (MgO). Zur Differnenztemperaturmessung. Max. Messbereich: -50...200oC. NUR PAARWEISE LIEFERUNG.

    • Bestellnummer TA20A-

      Anschlusskopf TA20A

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, epoxidharzbesch. Umgebungstemperatur: max. +100oC; ATEX: +95oC.

    • Bestellnummer TA20B-

      Anschlusskopf TA20B

      "Produkt im Auslaufprozess, nur begrenzt verfügbar." Anschlusskopf zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: PA, schwarz. Umgebungstemperatur: max. +80 oC. Schutzart: IP65.

    • Bestellnummer TA20D-

      Anschlusskopf TA20D

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit bis zu zwei Kopftrans- mittern oder einem Anschlusssockel und einem Kopftransmitter. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, lackiert Umgebungstemperatur: max. +100 oC; ATEX: +95 oC. Schutzart: IP 66

    • Bestellnummer TA20R-

      Anschlusskopf TA20R

      Produkt im Auslaufprozess, nur befristet verfügbar. Zur Aufnahme eines Messeinsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: AISI316L/1.4404. Umgebungstemperatur: max. +100oC; ATEX: +95oC. Schutzart: IP66/67.

    • Bestellnummer TA30A-

      Anschlusskopf TA30A

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: niedrig, klappbar, opt. Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Bestellnummer TA30D-

      Anschlusskopf TA30D

      Aufnahme für 2 Kopftransmitter oder Anschlussklemmenblöcke. Deckel: hoch, klappbar. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).
