Omnigrad T TST434
Modulares Thermometer

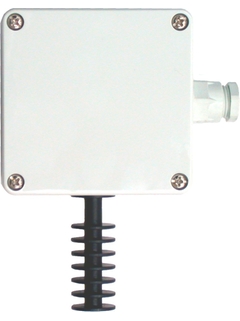

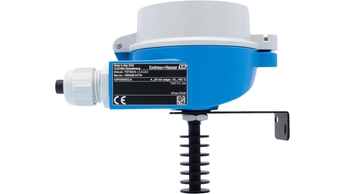

Produktbild Widerstandsthermometer TST434 ©Endress+Hauser

Branchenübergreifende, bewährte Temperaturmesstechnik für nahezu alle Industriezweige

Das Thermometer ist speziell für die Überwachung der Raumtemperatur designt. Das Gerät mit Kopftransmitter ist ein anschlussbereites Komplettgerät zur Erhöhung der Messgenauigkeit und Zuverlässigkeit im Vergleich zu direkt verdrahteten Sensoren. Das Gerät dient zur Umgebungstemperaturmessung in Räumen oder im Außenbereich.

  • Vorteile

    • Robuste Anschlussköpfe nach DIN EN 50446 oder stabile Kunststoffgehäuse bieten optimalen Schutz vor extremen Umgebungsbedingungen

    • Zuverlässige, langzeitstabile und genaue Raum- oder Außentemperaturmessung

    • Einfache und schnelle Wandmontage

    • Optionaler...

  • Anwendungsgebiet

    • Außen- oder Raumtemperaturmessung

    • Maximaler Messbereich: -50 °C ...+100 °C (-58 °F ...+212 °F)

    • Schutzart: IP66/68 (NEMA Type 4x encl.)

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Bauart

    Umgebungstemperaturfühler

    ohne Halsrohr

  • Anschlusskopf

    TA20A - Alu - Deckel m. Schrauben

    TA30 - PC - Vierkant - Gehäuse

    TA30A - E+H, Alu - Deckel niedrig - mit/ohne Display

    TA30D - E+H, Alu - Deckel hoch

  • Schutzrohr

    ohne (nicht für Schutzrohreinbau vorgesehen)

  • Außendurchmesser Schutzrohr / Messeinsatz

    20,0 mm (0,79'')

  • Werkstoff Schutzrohr

    Aluminium

  • Arbeitsbereich

    PT 100:

    -30 °C ...100 °C

    (-22 °F ...212 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 1 bar (15 psi)

  • Genauigkeit

    Klasse A nach IEC 60751

    Klasse B nach IEC 60751

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Zertifikate

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
    • Order code 71044061

      Beistellset kpl.TMT82/85/84 (europäisch)

      2x Schraube, 2x Feder, 2x Sicherungsscheibe, 1x Dichtung CDI-Stecker

    • Order code TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

    • Order code TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

    • Order code READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

    • Order code TA20A-

      Anschlusskopf TA20A

      Produkt im Auslaufprozess, nur befristet verfügbar. Anschlusskopf zur Aufnahme eines Mess- einsatzes mit Kopftransmitter oder Anschlusssockel. Zur Montage auf einem Halsrohr bzw. Schutzrohr. Werkstoff: Aluminium, epoxidharzbesch. Umgebungstemperatur: max. +100oC; ATEX: +95oC.

    • Order code TA30A-

      Anschlusskopf TA30A

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: niedrig, klappbar, opt. Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

  • B
    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.
