U.S. Style RTD-Assembly TH27

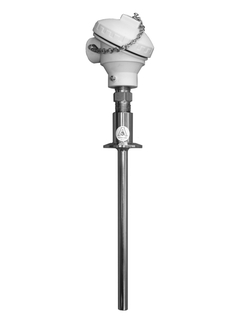

product picture Modular, hygienic RTD thermometer TH27, US style ©Endress+Hauser

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    amerikanische Bauart

    modulares Thermometer

    hygienisches Design

    Hygieneprozessanschluss

    inkl. Schutzrohr (Metall)

  • Anschlusskopf

    TA20J - Edelstahl - tiefgezogen mit/ohne Display

    TMT162 - Alu - Feldgehäuse mit/ohne Display

    TMT142 - Alu - Feldgehäuse mit/ohne Display

    TU401 - Alu - Schraubdeckel mit Sicherungskette

    PP Kunststoff (FDA gelistet) - Schraubdeckel mit Sicherungskette

    TMT162/T17 - 316L - hygienisches Feldgehäuse

  • Schutzrohr

    gebohrt (aus Vollmaterial)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    1/2'' (12,70 mm)

    3/4'' (19,05 mm)

  • Max. Eintauchlänge auf Anfrage

    bis 2.743 mm (108,00'')

  • Werkstoff Schutzrohr

    1.4404 (316L)

  • Prozessanschluss

    hygienisch:

    Clamp-Anschlüsse TRI-Clamp / Micro-Clamp

  • Form der Spitze

    gerade

    reduziert

  • Oberflächengenauigkeit Ra

    0,8 μm (32 μin.)

  • Arbeitsbereich

    PT 100:

    -50 °C ...200 °C

    (-58 °F ... 392 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 100 bar (1.450 psi)

  • Genauigkeit

    Klasse A nach IEC 60751

    Klasse B nach IEC 60751

  • Ansprechzeit

    abhängig vom Aufbau

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - Zulassungen

    CSA

    FM/CSA IS

    FM IS

  • Zertifikate

    3A

    FDA

    ASME BPE 2002

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer TMT162X-DA

      Display HART5 + Halterung + Verdreh- sicherung

    • Bestellnummer TMT162X-DB

      Display PA/FF + Halterung + Verdreh- sicherung

    • Bestellnummer TMT162X-DC

      Displayhalterung + Verdrehsicherung

    • Bestellnummer 71044062

      Beistellset kpl.TMT82/84/85 USA(amerik.)

      2x Schraube,1x Dichtung CDI-Stecker

    • Bestellnummer TMT162X-HE

      Gehäusedeckel blind, T17, 316L

    • Bestellnummer TMT162X-HF

      Gehäusedeckel kpl. für Display, T17,316L Polycarbonat

    • Bestellnummer TMT162A-MB

      Cable gland NPT1/2, North American region standard model,2xD0.5 cables

    • Bestellnummer 52028179

      Dichtung 67,5x2,9x1,5 VMQ/PTFE, 5 Stück

      Profildichtung Deckel. Verwendung: Gehäuse F15 Edelstahl.

    • Bestellnummer 60017971

      Display LC für TA20J

    • Bestellnummer 71043745

      Gehäusefilter Kunststoff F15, 3 Stück

      Bestehend aus: Belüftungsstopfen Kunststoff, Druckausgleichsfilter, O-Ring. Verwendung: Gehäuse F15. Nicht für Ex.

    • Bestellnummer TU401-

      Gehäuse TU401, U.S. Style

    • Bestellnummer TA30H-

      Anschlusskopf TA30H

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Design: druckfeste Kapselung. Deckel: geschraubt, optionales Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse). Schutzart Ex d/XP: IP66/67 (Gehäuse).

    • Bestellnummer TMT162E-

      Elektronik TMT162

    • Bestellnummer TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Bestellnummer TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Bestellnummer TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Bestellnummer TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.

    • Bestellnummer TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Bestellnummer TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Bestellnummer TMT162G-

      Gehäuse TMT162G

    • Bestellnummer READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

    • Bestellnummer TID10-

      Anzeigeeinheit Kopftransmitter TID10

      zum Aufstecken. Dot-Matrix Messwertanzeige. 12 DIP-Schalter, rückseitig. Einstellungen: FF: Simulation, Write Lock. PA: Busadressierung, Write Lock. Kompatibel: TMT85, TMT84, TMT82.

    • Bestellnummer TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

    • Bestellnummer FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

  • Nachfolger

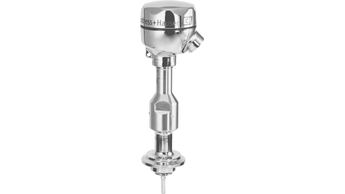

    • Hygienic thermometer iTHERM TM412 - Imperial version US Style

      iTHERM TM412

      Innovative advanced, modular resistance thermometer for hygienic and aseptic applications - Imperial version with advanced sensor technology and very easy handling
