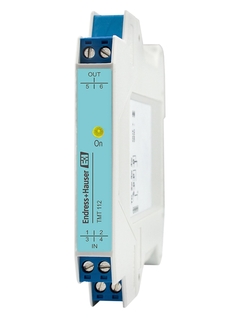

iTEMP TMT112
Hutschienen-Temperaturtransmitter

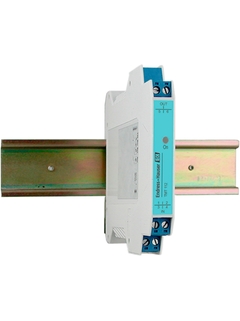

Produktbild DIN rail Temperaturtransmitter TMT112 auf Hutschiene

Umformung des Sensorsignals in ein stabiles und standardisiertes Ausgangssignal für alle Branchen

Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen, branchenübergreifend. Der konfigurierbare Transmitter überträgt gewandelte Signale von Widerstandsthermometern und Thermoelementen sowie von Widerstands- und Spannungssignalen über die HART® Kommunikation. Schnelle und einfache Bedienung, Visualisierung und Wartung mittels PC und Konfigurationssoftware. Platzsparende Hutschienenmontage nach IEC 60715 (Gehäusebreite: 12,6 mm).

Auslegung
Preisangaben nach Anmeldung und Konfiguration

Vergleich

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus

<%label%>
-- selected coding

-- selected label
<%label%>
Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Optionales Zubehör

Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Konfiguration

Zusatzkomponenten

RN221N
Speisetrenner mit optionaler HART® Diagnose

Speisetrenner mit Hilfsenergie zur sicheren Trennung von 4...20 mA Normsignalstromkreisen
Weitere Informationen
Vergleich
RIA14
Schleifengespeister Feldanzeiger

Gut lesbare Anzeige eines 4…20 mA Signals vor-Ort für einen besseren Prozessüberblick!
Weitere Informationen
Vergleich
RMA42
Prozesstransmitter mit Steuereinheit

Universeller Transmitter, Messumformerspeisung, Barriere und Grenzwertschalter in einem Gerät!
Weitere Informationen
Vergleich
RB223
Schleifengespeister Passivtrenner

Ein- oder zweikanaliger Trenner zur sicheren Trennung von 4...20 mA Normsignalstromkreisen
Weitere Informationen
Vergleich

Vorteile
Universell programmierbar mit HART® -Protokoll
Hohe Genauigkeit im gesamten Umgebungstemperaturbereich
Ausfallinformation bei Fühlerbruch oder Fühlerkurzschluss, konform nach NAMUR NE 43
EMV nach NAMUR NE 21, CE
Ex-Zulassungen: ATEX Ex ia, FM IS, CSA IS
...

Mehr
Universell programmierbar mit HART® -Protokoll
Hohe Genauigkeit im gesamten Umgebungstemperaturbereich
Ausfallinformation bei Fühlerbruch oder Fühlerkurzschluss, konform nach NAMUR NE 43
EMV nach NAMUR NE 21, CE
Ex-Zulassungen: ATEX Ex ia, FM IS, CSA IS
Galvanische Trennung

Weniger

Anwendungsgebiet
Temperaturtransmitter mit HART® -Protokoll zur Umwandlung verschiedener Eingangssignale in ein analoges, skalierbares 4 bis 20 mA Ausgangssignal
HART® -Protokoll zur Gerätebedienung vor Ort oder von der Warte aus mit Handbediengerät (DXR275, DXR375)...

Mehr
Temperaturtransmitter mit HART® -Protokoll zur Umwandlung verschiedener Eingangssignale in ein analoges, skalierbares 4 bis 20 mA Ausgangssignal
HART® -Protokoll zur Gerätebedienung vor Ort oder von der Warte aus mit Handbediengerät (DXR275, DXR375) oder PC (z.B. ReadWin 2000 oder Field-Care
Eingang: Widerstandsthermometer (RTD), Thermoelemente (TC), Widerstandsgeber (Ω), Spannungsgeber (mV)
HART® -Protokoll zur Gerätebedienung vor Ort oder von der Warte aus mit Handbediengerät (DXR275, DXR375) oder PC (z.B. ReadWin 2000 oder Field-Care)
Montage auf Hutschiene nach IEC 60715

Weniger

Funktionen und Spezifikationen

Zurück

Details

Messprinzip

Hutschienentransmitter
Eingang

1 x RTD, TC, Ohm, mV
Ausgang

1 x analog 4...20 mA
Hilfsenergie

12...35 V DC (Standard-Version)

12...30 V DC (Ex-Version)
Kommunikation

HART
Installation

Hutschiene
Genauigkeit

(Pt100, -50...200 °C) <= 0,2 K

(Pt100, -58...392 °F) <= 0,4 °F
Galvanische Trennung

ja
Zertifikate

UL rec. Com

FM IS,NI,Class I,Div.1+2,Group ABCD

CSA IS,NI,Class I,Div.1+2,Group ABCD

ATEX II2(1)G EEx ia IIC T4/T5/T6

ATEX II3G Ex nA IIC T6

CSA General Purpose

Mehr
Weniger

Dokumente / Handbücher / Software

Typ herunterladen

Filtern

iTEMP HART® DIN rail TMT112
Universeller Temperaturtransmitter für Widerstandsthermometer,
Thermoelemente, Widerstands- und
Spannungsgeber, einstellbar über HART® -Protokoll

Technische Information (TI)
iTEMP TMT112 Operating Instructions
with HART®-protocol

Betriebsanleitung (BA)
Brief operating instruction iTEMP HART DIN rail TMT112
Universal temperature transmitter for resistance thermometers
(RTD), thermocouples, resistance and voltage transmitters,
incorporating HART ® protocol

Kurzanleitung (KA)

01/10

Deutsch , Englisch , fr
iTEMP TMT112 ATEX: II2(1)G Ex ia IIC T4/T5/T6 Safety Instructions
ATEX: II2(1)G Ex ia IIC T4/T5/T6

Ex-Sicherheitshinweise (XA)
iTEMP TMT121/127/128, TMT112, TMT122 ATEX: II 3G: Ex nA IIC T6... T4 Gc Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Ex-Sicherheitshinweise (XA)
Safety instructions iTEMP® HART® DIN rail TMT112, ATEX II3G
Temperature DIN rail transmitter with HART protocol

Ex-Sicherheitshinweise (XA)
Control Drawing CSA iTEMP® TMT112
Temperature Transmitter iTEMP® HART® DIN rail TMT112
Installation Notes for hazardous locations

Zertifikat FM/CSA (ZD)
Control Drawing FM iTEMP® TMT112
Temperature Transmitter iTEMP® HART® DIN rail TMT112
Installation Notes for hazardous locations

Zertifikat FM/CSA (ZD)
iTEMP HART® TMT112
Temperaturtransmitter
mit HART Kommunikation
Handbuch zur funktionalen Sicherheit (SIL)

Sonderdokumentation (SD)
iTEMP TMT112/TMT122 Herstellerinformation für Anwender betreffend Hardwareänderung (NE53)
Elektronische Bauteile wurden geändert, die eine DeviceRel (xx.yy.zz)
Änderung an der
yy-Stelle notwendig macht. Die Hardwareversion wurde an der letzten
Stelle erhöht.
Die Varianten TMT122/112-xBxxx; TMT122/112-xCxxx; TMT122/112-xDxxx;
TMT122/112-xExxx; TMT122/112-xFxxx haben keine SIL Konformität.

Herstellerinformation (MI)
Mesure de température
Capteurs et transmetteurs pour les industries de process

Arbeitsgebiete (FA)

12/19

fr
温度测量
过程工业用温度传感器和温度变送器

Arbeitsgebiete (FA)

12/14

Chinesisch
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

Arbeitsgebiete (FA)

10/14

Polnisch
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

Arbeitsgebiete (FA)

06/13

Russisch
Misura della temperatura
Termometri e trasmettitori
per l'industria di processo

Arbeitsgebiete (FA)

04/18

Italienisch
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

Arbeitsgebiete (FA)

04/18

Spanisch
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

Arbeitsgebiete (FA)

03/13

Englisch
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

Arbeitsgebiete (FA)

03/13

Türkisch
Temperature measurement
Thermometers and transmitters for the process industry

Arbeitsgebiete (FA)

02/20

Englisch
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

Arbeitsgebiete (FA)

02/20

Deutsch
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

Kompetenzbroschüre (CP)

08/11

Russisch
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

Kompetenzbroschüre (CP)

04/10

Russisch
EDD Single, PDM_HART_TE_iTEMP_TMT112_0x00C9_0x02_0x03, 24.10.2017 (Temperature, iTEMP, 0x00C9)
HART,

PDM Version: 6.0 SP5, 8.2.1, 9.1

Electronic Data Description (EDD)

1.00.00

Language neutral
DTM Single, iTemp_TMT122_V1_1, 08.07.2019 (Temperature, iTEMP, 0x00C9)
HART,

DeviceCare Version: 1.06.00

Field Xpert - SMT70 Version: 1.03.00

FieldCare Version: 2.13.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DIN Rail Transmitter
Produktwurzel: TMT112-
Erklärungsnummer: HE_00453_01.17
Hersteller Spezifikation: RoHS

Herstellererklärung

Englisch
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TST310-, TSC310-, TPC100-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
Erklärungsnummer: HE_00237_04.15
Hersteller Spezifikation: Explosion protection, EMC

Herstellererklärung

Russisch
DIN Rail Transmitter
Produktwurzel: TMT112-
Erklärungsnummer: EC_00090_02.15

EU Erklärung

Deutsch , Englisch , fr
DIN Rail Transmitter
Produktwurzel: TMT112-
Erklärungsnummer: EC_00325_01.16

EU Erklärung

Deutsch , Englisch , fr
ACCESSORIES, DIN Rail Transmitter, Field transmitter, head transmitters
Produktwurzel: TMT127-, TMT128-, TMT142-, TMT162-, TMT180-, TMT180L-, TMT181-, TMT181L-, TMT182-, TMT182L-, TMT187-, TMT188-, TMT80-, TMT82-, TMT84-, TMT85-, OTMT127-, OTMT128-, OTMT187-, OTMT188-, OTMT80-, OTMT82-, OTMT84-, OTMT85-, TID10-, TMT111L-, TMT112-, TMT112L-, TMT121-, TMT121L-, TMT122-, TMT125-
Erklärungsnummer: EC_00567_01.17

EU Erklärung

Deutsch , Englisch , fr
DIN Rail Transmitter
Produktwurzel: TMT112-, TMT121-, TMT122-, TMT127-, TMT128-
Erklärungsnummer: EC_00162_01.16

EU Erklärung

Deutsch , Englisch , fr
DIN Rail Transmitter, Field transmitter, head transmitters, RTD-thermometer, Process TC Heavy duty, Process RTD Heavy duty, process displays, power supply and barrier, contactors / transmitters
Produktwurzel: TMT85-, TMT84-, TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142-, TMT128-, TMT127-, TMT125-, TMT122-, TMT121-, TMT112-, TMT111-, TTR35-, TTR31-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR31-, TMR35-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC № RU D-DE.AG95.B.00650

Miscellaneous

Russisch
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Heavy duty, Process TC Heavy duty
Produktwurzel: TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC BY_112 11.01. TP020 003 126

Miscellaneous

Russisch
DIN Rail Transmitter
Produktwurzel: TMT112-
Region/Land: USA
Zulassungsstelle: FM
Kategorie: I/1,2/ABCD
Zündschutzart: NI, IS, AEx

Ex Ausrüstung

Englisch
DIN Rail Transmitter
Produktwurzel: TMT112-
Region/Land: Europa (ATEX)
Zulassungsstelle: PTB
Kategorie: II 2(1) G
Zündschutzart: Ex ia IIC T6...T4

Ex Ausrüstung

Deutsch
DIN Rail Transmitter
Produktwurzel: TMT112-
Region/Land: USA, Kanada
Zulassungsstelle: CSA
Kategorie: I/1,2/ABCD
Zündschutzart: NI, IS, GP

Ex Ausrüstung

Englisch
DIN Rail Transmitter, Field transmitter, head transmitters
Produktwurzel: TMT85-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
Zündschutzart: [Ex ia Ga] IIC T6...T4 Gb, Ex d IIC T6...T4 Ga, Ex d IIC T6...T4 Ga/Gb, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex tb IIIC Txxx°C Gb

Ex Ausrüstung

Russisch
DIN Rail Transmitter, Field transmitter, head transmitters
Produktwurzel: TMT85-, TMT84-, TMT82-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142-, TMT128-, TMT127-, TMT125-, TMT122-, TMT121-, TMT112-, TMT111-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: OC.C.32.004.A NO 74639

Metrology

Russisch
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
Produktwurzel: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
Region/Land: Kanada, USA
Zulassungsstelle: UL

Ordinary Location Product Safety

Englisch

Mehr
Weniger

Zubehör / Ersatzteile

Suche

Filtern

Bestellnummer

Specification

- Bestellnummer FXA195-

  Commubox FXA195

  Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

  Details anzeigen Details ausblenden
- Bestellnummer READWIN-

  Readwin 2000 Bedien- + Auslesesoftware

  Details anzeigen Details ausblenden
- Bestellnummer

  Das Gerät ist nicht reparierbar

  Details anzeigen Details ausblenden

Mehr
Weniger

Nachfolger

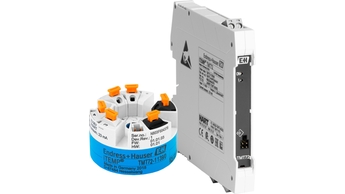

- iTEMP HART TMT72

  HART^® Temperaturtransmitter für Anschlusskopf- oder Hutschienenmontage mit universellem Eingang für Widerstandsthermometer (RTD) und Thermoelemente (TC). Bedienung über PC oder Bluetooth^® Schnittstelle. Ex-zertifiziert.
  Weitere Informationen
