Spezifikation im Überblick
-
Max. Prozessdruck (statisch)
50 bar (725 psi)
-
Maximale Standard Eintauchlänge
4.000 mm (157,48")
-
Max. Eintauchlänge auf Anfrage
10.000 mm (393,7")
Anwendungsgebiet
Das Schutzrohr ist mit einer integrierten Klemmverschraubung ausgestattet und für verschiedene Industrieanwendungen einschließlich hygienischer Prozess gut geeignet. Es wird gewöhnlich an Rohren und Behältern oder Tanks angebracht, wo Zusatzeinrichtungen an den Prozess geschraubt oder geschweißt werden können. Aufgrund der Konstruktion können variable Messfühler wie Kompaktthermometer, Bauformen ohne Schutzrohr oder Kabelfühler, allgemein mit Fühlerdurchmesser 6 mm, eingesetzt werden.

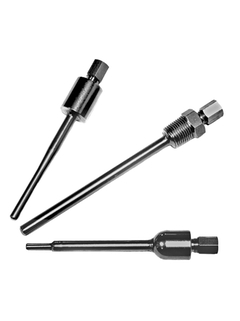

Das TW251 ist ein mit einer integrierten Klemmverschraubung ausgestattetes Schutzrohr, welches sich für verschiedene Industrieanwendungen einschließlich hygienischer Anwendungen eignet.
Vorteile
Die Klemmverschraubung erlaubt den Austausch von Messeinsätzen im fortlaufenden Prozess
Auswahl unterschiedlicher standardmäßiger Prozessanschlüsse: z. B. Gewinde (G½", G ¼", NPT ½") oder zum Einschweißen (zylindrisch, kugelförmig)
Hülsen für die Klemmverschraubung aus PTFE oder SS 316/1.4401 lieferbar
Auswahl Werkstoffzertifikat 3.1.B (gemäß EN 10204)
Vorgänger
Erfolgsstorys
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
-
Technische Information (TI)
Technische Information TW251
Schutzrohr für Temperatursensoren Omnigrad TW251 Schutzrohr für allgemeine Anwendungen Integrierter Drucknippel Schraub- oder Löt-Prozessanschluss
EN DE 01/11/2002Sprache:
Deutsch
Version:
01/11/2002
Dateigröße:
634.5 KB
Dateiname:
TI245tde_1102.pdf
-
-
-
Betriebsanleitung (BA)
Thermowells
Operating instructions for thermowells for EAC approval
EN DE 01/12/2016Sprache:
Englisch
Version:
01/12/2016
Dateigröße:
1.3 MB
Dateiname:
BA01469TEN_0116.pdf
-
-
-
Arbeitsgebiete (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Sprache:
Deutsch
Version:
17/02/2020
Dateigröße:
5.8 MB
Dateiname:
FA00006Tde_2020.pdf
-
-
-
Arbeitsgebiete (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
EN DE 03/05/2022Sprache:
Deutsch
Version:
03/05/2022
Dateigröße:
47.6 MB
Dateiname:
FA00006Tde_2122.pdf
-
-
-
Arbeitsgebiete (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Sprache:
Spanisch
Version:
20/04/2018
Dateigröße:
5.5 MB
Dateiname:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Arbeitsgebiete (FA)
温度計
プロセス産業向けの温度計 および伝送器
Sprache:
Japanisch
Version:
17/02/2020
Dateigröße:
38.9 MB
Dateiname:
FA00006TJA_2020.pdf
-
-
-
Arbeitsgebiete (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Sprache:
Französisch
Version:
20/12/2019
Dateigröße:
11.3 MB
Dateiname:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Hersteller Erklärungen
Product family: Accessories: Pipe thermowell
Product root: TW251- Declaration number: HE_00543_01.17 Manufacturer specification: RoHS
Sprache:
Englisch
Version:
13/03/2017
Dateigröße:
136.3 KB
Dateiname:
HE_00543_01.17 China RoHS TW251.pdf
-
-
-
EU Erklärung
Product family: Accessories: Bar stock thermowell, Accessories: Housing, ACCESSORIES: PIPE THERMOWELL, Accessories: RTD insert, ACCESSORIES: TC INSERT, ACCESSORIES: THERMOWELLS, Accessories: Inserts, PLUGS TC DIRECT CONTACT, Terminal head
Product root: GPTC-, MLTWS01-, OTA30A-, OTA30D-, OTA30H-, OTW92-, OTW93-, OTW94-, OTW95-, OTW96-, TA20A-, TA20B-, TA20D-, TA20J-, TA20R-, TA20W-, TA21E-, TA21H-, TA30A-, TA30D-, TA30H-, TA30P-, TA30R-, TA30S-, TA414-,TA535-, TA540-, TA541-, TA550-, TA555-, TA556-, TA557-, TA560-, TA562-, TA565-, TA566-, TA570-, TA571-, TA572-, TA575-, TA576-, TEC300-, TET300-, TET90-, TPC100-, TPC200-, TPC300-, TPR100-, TPR300-, TS111-, TT411-, TT511-, TU111-, TU121-, TU211-, TU221-, TU51-, TU52-, TU53-, TU54-, TU67-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TWF11-, TWF16- Declaration number: EC_00544_01.17
EN DE 22/05/2017Sprache:
Englisch
Version:
22/05/2017
Dateigröße:
181.1 KB
Dateiname:
EC_00544_01.17 RoHS EU Declaration Temperature Accessories.pdf
-
-
-
Diverse
Product family: Accessories: Bar stock thermowell, Accessories: Pipe thermowell, Accessories: Thermowells
Product root: MLTWS01-, TA414-, TA535-, TA540-, TA541-, TA550-, TA555-, TA556-, TA557-, TA560-, TA562-, TA565-, TA566-, TA570-, TA57 1-, TA572-, TA575-, TA576-, TT131-, TT151-, TT411-, TT511-, TW10-, TW11-, TW12-, TW13-, TW15-, TW251-, TW45-, TW47-, TWF11-, TWF16- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC RU C-IT.AD85.B.00350/21
Sprache:
Russisch
Version:
26/05/2021
Dateigröße:
1.6 MB
Dateiname:
EAEC RU C-IT.AD85.B.00350_21.pdf
-
