Spezifikation im Überblick
-
Max. Prozessdruck (statisch)
50 bar (725 psi)
-
Maximale Standard Eintauchlänge
4.000 mm (157,48")
-
Max. Eintauchlänge auf Anfrage
10.000 mm (393,7")
Anwendungsgebiet
Dieses Schutzrohr bildet eine wichtige Komponente für Temperaturmessstellen in fast allen industriellen Prozessen, insbesondere für chemische Verfahren. Es dient als Schutz des Messeinsatzes oder Sensorelements vor aggressiven Prozessmedien, hohen Prozessdrücken sowie Durchflussgeschwindigkeiten und erlaubt dabei den Sensoraustausch im fortlaufenden Prozess.

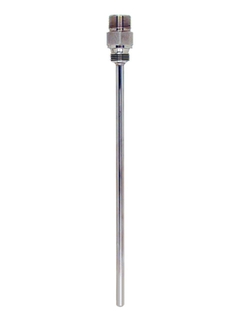

TW11 Schutzrohr ist speziell konzipiert für den Einsatz in der chemischen Industrie, aber auch universell einsatzfähig.
Vorteile
Reduzierte oder verjüngte Schutzrohrspitze für eine schnelle Ansprechzeit
Kundenspezifische Einbaulängen
Oberflächengüte Ra < 0,8 μm
Werkstoffe aus SS 316L/1.4404 und SS 316Ti/1.4571
Die gebräuchlichsten Gewindeanschlüsse sind standardmäßig lieferbar, andere auf Anfrage
Materialzertifikat (3.1.B)
Farbeindringprüfung der Schweißnähte
