Spezifikation im Überblick
-
Max. Prozessdruck (statisch)
100 bar (1450 psi)
-
Maximale Standard Eintauchlänge
5.000 mm (196,85")
-
Max. Eintauchlänge auf Anfrage
10.000 mm (393,7")
Anwendungsgebiet

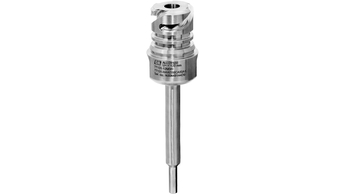

Das Schutzrohr mit hexagonaler Verlängerung wird für industrielle Anwendungen mit mittlerer bis hoher Beanspruchung eingesetzt. Für Rohrleitungen oder Tanks, die
über Prozessanschlüsse mit Gewinde verfügen. Es kann Messfühler mit einem Durchmesser von 6 mm (0,24 in) aufnehmen und lässt sich auch mit Thermometern ohne
Schutzrohr kombinieren. Es ist mit NPT-, Gas- und M20-Anschluss (auf Thermometer- und Prozessseite) erhältlich.
Das Schutzrohr mit hexagonaler Verlängerung wird für industrielle Anwendungen mit mittlerer bis hoher Beanspruchung eingesetzt. Für Rohrleitungen oder Tanks, die
über Prozessanschlüsse mit Gewinde verfügen. Es kann Messfühler mit einem Durchmesser von 6 mm (0,24 in) aufnehmen und lässt sich auch mit Thermometern ohne
Schutzrohr kombinieren.
Vorteile
Standardmäßig können verschiedene Prozessanschlüsse ausgewählt werden
Standardmäßige Auswahl mehrerer Außendurchmesser
Thermometer-Anschluss: ½" NPT, G ½" und M20x1.5 Gewinde
Schutzrohrwerkstoff SS 316L / 1.4404
Standardmäßig kann die Werkstoffzertifizierung ausgewählt werden
