Spezifikation im Überblick
-
Laserwellenlänge
532 nm
-
Ex-Bereich-Zertifizierungen
ATEX, CSA, IECEx, UKCA, JPEx
Anwendungsgebiet

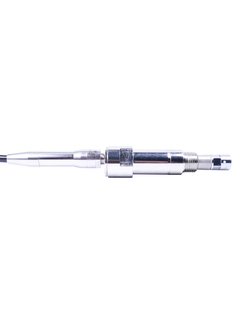

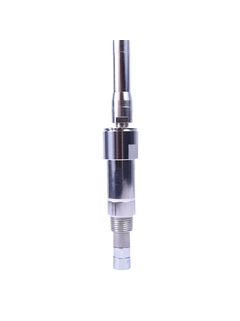

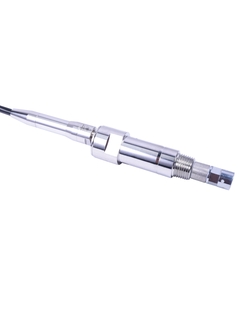

Die Raman-Rxn-30-Sonde bietet durch ihre Gasphasen-Überwachung ("headspace monitoring), ihre In-situ-Messungen und ihre Materialkompatibilität Industrie-übergreifend attraktive Möglichkeiten. Die für den Einsatz in Ex-Bereichen zertifizierte Raman-Rxn-30-Sonde kann direkt in Prozesse mit Temperaturen bis zu 150 Grad Celsius und Drücken bis zu 1.000 psi eingesetzt werden. Es ist mit einer Vielzahl von Montageoptionen für maximale Flexibilität bei der Installation und Probenahme erhältlich.
Chemie: Ammoniak, Methanol, HyCO, Reaktionsüberwachung, Mischung, Katalyse
Polymer: Polyreaktionsüberwachung
Gasphasenströme bei der Raffination: Wasserstoffherstellung und Recycle-Kraftstoffmischung, Kraftstoffcharakterisierung
Kraftwerke und Energie: IGCC-Kraftwerke, Gasturbinen
Pharmazie: API-Reaktionsüberwachung, Trocknung
Lebensmittel und Getränke: Fermentationen, Abgas, flüchtige Stoffe
Vorteile
Zuverlässige quantitative Gasphasenmessungen
In-situ-Messung/keine Transferleitungen oder Fast-Loops erforderlich
Kann direkt in Prozesse mit Temperaturen bis zu 150 °C und Druck von bis zu 68.9 barg (11.000 psi) eingesetzt werden

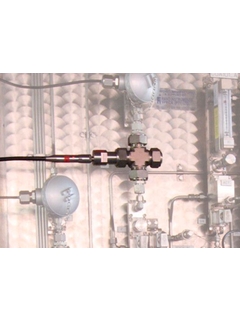

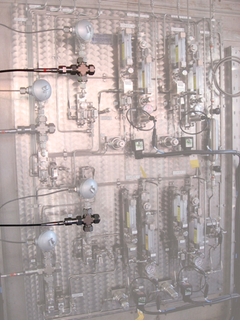

Installationsoptionen in Industriestandard
Direktes Einsetzen, seitliches Einsetzen oder Probeschleife
Geeignet für Ex-Bereiche/klassifizierte Umgebungen
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Das könnte Sie ebenfalls interessieren
-
-
Technische Information (TI)
Raman-Spektroskopiesonde Rxn-30 Technische Information
Systemaufbau und Spezifikationen für die Raman Rxn-30-Sonde
EN DE 17/11/202514/03/202513/12/202421/11/202401/07/2022Sprache:
Deutsch
Version:
17/11/2025
Dateigröße:
1.6 MB
Dateiname:
TI01632CDE_0425.pdf
-
-
-
Betriebsanleitung (BA)
Raman-Spektroskopiesonde Rxn-30 Betriebsanleitung
Informationen zu Inbetriebnahme, Bedienung und Wartung
der Raman Rxn‑30-SondeEN DE 17/11/202521/01/202502/12/202427/08/202428/06/2022Sprache:
Deutsch
Version:
17/11/2025
Dateigröße:
2.4 MB
Dateiname:
BA02168CDE_0425.pdf
-
-
-
Kurzanleitung (KA)
Raman-Spektroskopiesonde Rxn-30 Kurzanleitung
Schnelleinstieg in die Raman Rxn-30 Sonde
EN DE 28/01/202502/12/202401/07/202214/09/2021Sprache:
Deutsch
Version:
28/01/2025
Dateigröße:
1.4 MB
Dateiname:
KA01548CDE_0323.pdf
-
-
-
Sicherheitshinweise (XA)
Raman-Spektroskopiesonde Rxn-30 Sicherheitshinweise
Ex-Bereich-Zertifizierungen und Montageanleitung für
die Raman Rxn-30-SondeEN DE 12/09/202421/06/202408/08/202301/07/202207/10/2021Sprache:
Deutsch
Version:
12/09/2024
Dateigröße:
1.4 MB
Dateiname:
XA02748CDE_0424.pdf
-
-
-
PU (Veröffentlichungen)
石油・ガスおよび化学産業向け ラマン分光計アプリケーションガイド - ガスストリームおよびLNGの組成分析
化学産業および石油・ガス産業におけるガスストリームおよび LNG
の組成分析用（Raman Rxn4 アナライザー、Raman Rxn5 アナライザ
ー、Raman Rxn-30 プローブ、Raman Rxn-41 プローブを含む）、
Kaiser Raman テクノロジーによるラマン分光アナライザーおよび
プローブ製品ラインアップのご案内です。Sprache:
Japanisch
Version:
13/05/2024
Dateigröße:
4.2 MB
Dateiname:
PU01445CJA_0121_RamanAnalyzer_AppGuide_OilGas_ChemInd.pdf
-
-
-
PU (Veröffentlichungen)

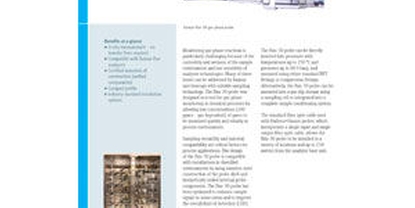

Raman Rxn-30 probe - Gas phase analysis
