Radarmesstechnik
Micropilot NMR81

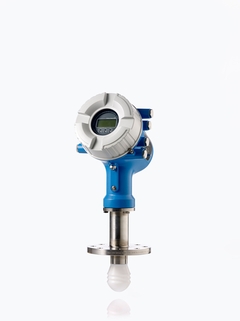

Micropilot NMR81 ©Endress+Hauser

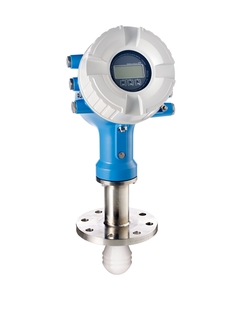

Micropilot NMR81 ©Endress+Hauser

Laufzeitmessverfahren Messprinzip

  • Micropilot NMR81
  • Micropilot NMR81

Freifeldantenne mit 80 GHz Sendefrequenz für Anwendungen im eichpflichtigen Verkehr

Der Micropilot NMR81 mit NMi- und PTB-Zulassung findet Anwendung im eichpflichtigen Verkehr und erfüllt alle relevanten Anforderungen gemäß OIML R85 und API 3.1B. Der NMR81 ist insbesondere für Freifeldanwendungen bis 70 m geeignet. Das innovative Antennendesign mit 80 GHz Sendefrequenz produziert einen stark fokussierten Abstrahlwinkel von 3° und meidet dadurch Einbauten selbst nahe der Tankwand.

  • Preisangaben nach Anmeldung und Konfiguration

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

NMR81
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

  • Vorteile

    • Hardware und Software entwickelt nach IEC 61508 bis SIL3 (in homogener Redundanz) für ein hohes Maß an Sicherheit

    • Höchste Zuverlässigkeit durch Genauigkeit von ±0,5 mm

    • Entwickelt nach den Empfehlungen der internationalen Organisation für das...

  • Anwendungsgebiet

    Das spezielle Antennendesign bietet für Freifeldanwendungen bis 70 m die genaue Fokussierung des Strahls in Anwendungen, bei denen sich der Stutzen in der Nähe der Behälterwand befindet.

    • Prozessanschluss: Flansch

    • Temperatur: -40 bis +170 °C

    • Druck:...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Füllstand Radar

  • Merkmal / Anwendung

    Lens- Antenne, 80GHz: Hochgenaue Messung für Lagertanks bis zu 30 m (98ft)

  • Spezialitäten

    Eichfähige Füllstandmessung

    Messung in der Nähe der Tankwand

  • Versorgung / Kommunikation

    85-264VAC

  • Genauigkeit

    bis zu 0,5 mm

  • Umgebungstemperatur

    Standard:

    -40°C…60°C

    Eichfähig:

    -25°C…55°C

  • Prozesstemperatur

    -40°C...200°C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum.....16 bar abs

  • Prozessseitige Hauptmaterialien

    316L, PTFE

  • Prozessanschluss

    Flansch:

    DN50/2"…DN300/12"

    Flansch mit Alignment tool:

    DN100/4"…DN300/12"


    UNI-Flansch:

    DN150/6"…DN300/12"

    UNI-Flansch w/ Alignment tool:

    DN150/6"…DN300/12"

  • Max. Messdistanz

    70 m

    Eichfähig:

    30 m

  • Kommunikation

    Ausgang:

    Fieldbus: Modbus RS485, V1, HART

    Analog 4-20mA output (Exi/ Exd)

    Relais Ausgang (Exd)


    Eingang:

    Analog 4-20mA Eingang (Exi/ Exd)

    2-, 3-, 4-Leiter RTD Eingang

    Diskreter Eingang (Exd, passiv/ aktiv)

  • Zertifikate / Abnahmen

    ATEX, FM, IEC Ex, EAC, JPN Ex

  • Konstruktionszulassungen

    EN 10204-3.1

    NACE MR0175, MR0103

    AD2000

  • Metrologische Zulassungen und Zertifikate

    OIML, NMi, PTB

  • Geräteoptionen

    Redundanter Feldbus

    Alu-beschichtetet oder 316L Gehäuse

    Wetterschutzhaube

    Montage Dichtungen verstellbar

  • Anwendungsgrenzen

    Maximaler Messbereich ist
    abhängig von der Tankform und/
    oder der Anwendung

    Starke Kondensat oder
    Ansatzbildung

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • 21
    • Nr 21 Bestellnummer 71312582

      O-Ring, Gehäuse,177,39x3,53, TG

      Material: FVMQ, PTFE beschichtet. Verwendung: Gehäuse F35/36/37/38, NMR81/NMR84, NRF81, NMS80/NMS81/NMS83.

  • 19
    • Nr 19 Bestellnummer 71312589

      Gehäusefilter, PTFE, NMR8x, 2 St., TG

      Bestehend aus: 1x Druckausgleichsstopfen M18, 316L. 1x Belüftungsstopfen M12, 316L. 1x Druckausgleichsfilter. Verwendung: Gehäuse F36/38, NMR81/NMR84.

  • 14
    • Nr 14 Bestellnummer 71312592

      Blindstopfen, M20, 316L, O-Ring EPDM, TG

      Bestehend aus: Stopfen, O-Ring 18,0x2,0. Verwendung: Gehäuse F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 15
    • Nr 15 Bestellnummer 71312594

      O-Ring, Blindstopfen, M20, EPDM, 5St.,TG

      Verwendung: Gehäuse F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 20
    • Nr 20 Bestellnummer 71312596

      Deckel Front Alu, Schauglas, Dichtung

      Werkstoff: Aluminium. Bestehend aus: Deckel, O-Ring FVMQ, PTFE beschichtet. Verwendung: Gehäuse F35/36, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 20 Bestellnummer 71312607

      Deckel Front 316L, Schauglas, Dichtung

      Werkstoff: 316L. Bestehend aus: O-Ring EPDM, verklebt. Verwendung: Gehäuse F37/38. NMR81/NMR84, NRF81, NMS81/NMS83.

  • 17
  • 37
    • Nr 37 Bestellnummer 71324756

      Klemmenset, I/O Modul, Federklemme, TG

      Bestehend aus: Komplettes Klemmenset. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 37 Bestellnummer 71324757

      Klemmenset, I/O Modul, Schraubklemme, TG

      Bestehend aus: Komplettes Klemmenset. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 40
    • Nr 40 Bestellnummer 71312638

      Display Set, RS485, Halter, TG

      Bestehend aus: Anzeige-Bedien-Modul, A300, opt. Tasten, Displayhalter, Fixierring, Haube. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 41
    • Nr 41 Bestellnummer 71312640

      Displayhalter, Fixierring, TG

      Bestehend aus: Fixierring, Halter. Verwendung: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 31
  • 33
  • .
    • Nr . Bestellnummer 71067434

      Änderungstypenschild, Ex-frei

      Unbeschriftet. Zum Eintragen der neuen Bestellstruktur nach Umbau am Ex-freien Gerät. Verwendung: FMB50/FMB51/FMB52, FMR230/FMR231, FMR240/FMR244/FMR245, FMR250,FMR530/FMR532,FTL50/FTL50H/FTL51/ FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/ FTL85, NMR81, PMC51, PMC71, PMP51/PMP55.

  • 0
