Spezifikation im Überblick
-
Max. Messabweichung
Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
-
Messbereich
0.5 m³/h...263000 m³/h (2,5 gal/min...1665 Mgal/min)
-
Messstofftemperaturbereich
Messrohrauskleidung Hartgummi: 0...+80 °C (+32...+176 °F)
Messrohrauskleidung Polyurethan: –20...+50 °C (–4...+122 °F)
Messrohrauskleidung PTFE: –20...+90 °C (–4... +160 °F) -
Max. Prozessdruck
PN 40, Class 300, 20K
-
Messstoffberührende Materialien
Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +160 °F)
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
Anwendungsgebiet

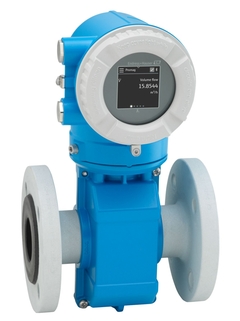

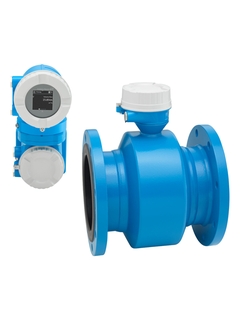

Dank seiner internationalen Zulassungen (z.B. für Trinkwasser) bedient Promag W eine große Bandbreite an Anwendungen. Er ist als Kompakt- oder Getrenntversion erhältlich. Mit seinem geradlinigen Hard- und Softwaredesign vereinfacht Promag W 10 jeden Schritt des Lebenszyklus vom Engineering bis zur Wartung bei gewohnter Endress+Hauser Qualität. Heartbeat Technology garantiert Messzuverlässigkeit und Compliance bei der Verifizierung.
Das bidirektionale Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität.
Ideal für Wassermessung, z.B. Trinkwasser, Brauchwasser und industriellem/kommunalem Abwasser
Geräteeigenschaften
Internationale Trinkwasserzulassungen
Schutzart IP68 (Type 6P enclosure)
Systemintegration mit HART, Modbus RS485
Flexibler Betrieb mit App und optionaler Anzeige
Vorteile
Zuverlässige Messung bei konstanter Genauigkeit mit 0 x DN Einlaufstrecke ohne Druckverlust

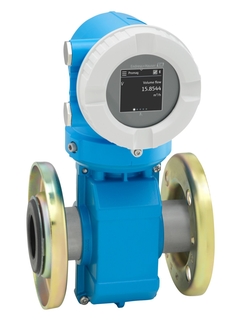

Flexibles Engineering – Messaufnehmer mit Festflanschen oder Losflanschen
Anwendungseignung – Korrosionsschutz nach EN ISO 12944 für vergrabenen Einbau oder unter Wasser
Verbesserte Anlagenverfügbarkeit – Messaufnehmer konform mit industriespezifischen Anforderungen
Optimale Nutzbarkeit – Bedienung mit mobilen Geräten und SmartBlue-App oder Display mit Touchscreen
Einfache, zeitsparende Inbetriebnahme – geführte Parametrierung vorab und im Feld
Integrierte Verifizierung – Heartbeat Technology
Videos
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
%20-%20CS01637X.jpg "Bild des Wasserreservoirs Marbach")
Das könnte Sie ebenfalls interessieren
.jpg "eBook Titelbild - Proline 10")
Beliebteste Downloads
-
-
Betriebsanleitung (BA)
Proline Promag W 10
Deutsche Version - 07/2021
Magnetisch-induktives Durchflussmessgerät HART
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
01/07/2021
Dateigröße:
4.6 MB
Dateiname:
BA02070DDE_0121.pdf
-
-
-
Technische Information (TI)
Proline Promag W 10
Deutsche Version - 07/2021
Magnetisch-induktives Durchflussmessgerät
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
01/07/2021
Dateigröße:
3.9 MB
Dateiname:
TI01580DDE_0121.pdf
-
92 Dokumente
-
-
Technische Information (TI)
Proline Promag W 10
Magnetisch-induktives Durchflussmessgerät
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
4 MB
Dateiname:
TI01580DDE_0222-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promag W 10
Magnetisch-induktives Durchflussmessgerät Modus RS485
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
4.1 MB
Dateiname:
BA02073DDE_0222-00.pdf
-
-
-
Betriebsanleitung (BA)
Proline Promag W 10
Magnetisch-induktives Durchflussmessgerät HART
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
4.7 MB
Dateiname:
BA02070DDE_0222-00.pdf
-
-
-
Geräteparameter (GP)
Proline Promag 10
Magnetisch-induktives Durchflussmessgerät HART
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
1.5 MB
Dateiname:
GP01157DDE_0222-00.pdf
-
-
-
Geräteparameter (GP)
Proline Promag 10
Magnetisch-induktives Durchflussmessgerät Modbus RS485
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
1.6 MB
Dateiname:
GP01158DDE_0222-00.pdf
-
-
-
Kurzanleitung (KA)
Durchflussmessgerät Proline 10
HART Messumformer mit magnetisch-induktivem Messaufnehmer
EN DE 03/10/202201/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
3.2 MB
Dateiname:
KA01497DDE_0322-00.pdf
-
-
-
Kurzanleitung (KA)
Durchflussmessgerät Proline 10
Modbus RS485 Messumformer mit magnetisch-induktivem Messaufnehmer
EN DE 03/10/202201/08/202101/07/2021Sprache:
Deutsch
Version:
03/10/2022
Dateigröße:
2.6 MB
Dateiname:
KA01499DDE_0322-00.pdf
-
-
-
Kurzanleitung (KA)
Durchflussmessgerät Proline Promag W
Magnetisch-induktiver Messaufnehmer
EN DE 01/08/202215/01/202201/09/202103/05/202101/01/2020Sprache:
Deutsch
Version:
01/08/2022
Dateigröße:
923.7 KB
Dateiname:
KA01266DDE_1122-00.pdf
-
-
-
Einbauanleitung (EA)
Replacing Small Parts
Promag 10, 400, 500, Promag 800 Index B, Promag 800Index C, Cubemass, Promag, Promass, Prosonic Flow, t-mass 400, 500-digital
EN DE 15/12/202101/05/202101/04/202101/06/202002/08/2019Sprache:
Englisch
Version:
15/12/2021
Dateigröße:
1.2 MB
Dateiname:
EA01024DA2_1121-00.pdf
-
-
-
Einbauanleitung (EA)
Replacing the Sensor
Promag 10
EN DE 03/10/202204/04/202220/08/2021Sprache:
Englisch
Version:
03/10/2022
Dateigröße:
942.5 KB
Dateiname:
EA01353DA2_0322-00.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set S+T-DAT Promag 10, Ex-frei/Exd/Z2
-
Speicher
ZeichnungsnummerBestellcode3871505739 -
-
ISEM, Standard, HART, Promag 10, nEx
-
Elektronik
ZeichnungsnummerBestellcode33XPD0060- -
-
ISEM, Standard, Modbus, Promag 10, nEx
-
Elektronik
ZeichnungsnummerBestellcode33XPD0061- -
-
Set ISEM-Flachbandkabel, 10, nEx/Exd/Z2
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode4671505743 -
-
Set Anschlussklemmen, 10
-
Klemmen
ZeichnungsnummerBestellcode4571505745 -
-
Set Anschlussprint, Promag D/P/W, 10/500
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode4471323264 -
-
HART, 24VDC, nEx, Polycarb., 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0076- -
-
HART, 100-230VAC, nEx, Polycarb., 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0077- -
-
Modbus, 24VDC, nEx, Polycarb., 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0078- -
-
Modbus, 100-230VAC, nEx, Polycarb., 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0079- -
-
HART, 24VDC, nEx, Alu, 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0080- -
-
HART, 100-230VAC, nEx, Alu, 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0081- -
-
HART, 100-230VAC/24VDC, nEx, Alu, 10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0082- -
-
Mbus,100-230VAC/24VDC, nEx/Exd/Z2,Alu,10
-
Elektronik
ZeichnungsnummerBestellcode30XPD0084- -
-
Anzeige ohne LCD, SmartBlue-App, 10
-
Display
ZeichnungsnummerBestellcode50XPD0087- -
-
Anzeige LCD, SmartBlue-App, 10
-
Display
ZeichnungsnummerBestellcode50XPD0088- -
-
Anzeige LCD, Touch, SmartBlue-App, 10
-
Display
ZeichnungsnummerBestellcode50XPD0089- -
-
Set Deckel, blind, Polycarb., 10,Ex-frei
-
Abdeckung
ZeichnungsnummerBestellcode2171505746 -
-
Set Deckel, Glas, Polycarb., 10, Ex-frei
-
Abdeckung
ZeichnungsnummerBestellcode2071505747 -
-
Set Deckeldicht.,Glas/blind,Polycarb.,10
-
Dichtung
ZeichnungsnummerBestellcode7071505751 -
-
Set Deckel, blind,Alu,Ex-frei/ Z2/ Div.2
-
Abdeckung
ZeichnungsnummerBestellcode2171505748 -
-
Set Deckel, Glas, Alu, nEx/Z2/Div.2/Exde
-
Abdeckung
ZeichnungsnummerBestellcode2071505749 -
-
Set Deckeldichtung, Glas/blind, Alu, 10
-
Dichtung
ZeichnungsnummerBestellcode7071505752 -
-
Set Deckel, Wandhalter, Alu, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2371323038 -
-
Set Deckeldichtung, Wandhalter, Ex
-
Dichtung
ZeichnungsnummerBestellcode7571323042 -
-
Set Deckel, getrennt, Alu
-
Abdeckung
ZeichnungsnummerBestellcode2471228796 -
-
Set Deckel Kunststoff,getr.,Promag L/P/W
-
Abdeckung
ZeichnungsnummerBestellcode2471188176 -
-
Set Deckel Kunststoff,getr.,Promag L/P/W
-
Abdeckung
ZeichnungsnummerBestellcode2471188176 -
-
Set Deckel Kunststoff,getr.,Promag L/P/W
-
Abdeckung
ZeichnungsnummerBestellcode2471188176 -
-
Set Deckel Kunststoff,getr.,Promag L/P/W
-
Abdeckung
ZeichnungsnummerBestellcode2471188176 -
-
Set Gehäusedichtungen, getrennt, Alu
-
Dichtung
ZeichnungsnummerBestellcode7371228798 -
-
Set Deckeldicht.,Kunststoff,Promag L/P/W
-
Dichtung
ZeichnungsnummerBestellcode7271188179 -
-
Set Deckeldicht.,Kunststoff,Promag L/P/W
-
Dichtung
ZeichnungsnummerBestellcode7271188179 -
-
Set Deckeldicht.,Kunststoff,Promag L/P/W
-
Dichtung
ZeichnungsnummerBestellcode7271188179 -
-
Set Deckeldicht.,Kunststoff,Promag L/P/W
-
Dichtung
ZeichnungsnummerBestellcode7271188179 -
-
Set Dichtung Schnittst., Alu, Promag 10
-
Dichtung
ZeichnungsnummerBestellcode7171505753 -
-
Set Dicht.Schnittst.,Polycarb.,Promag 10
-
Dichtung
ZeichnungsnummerBestellcode7171505754 -
-
Set Sicherungskralle, Schraube
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1371276494 -
-
Ersatz RFID TAG
-
weitere Teile
BestellcodeXPRFID- -
-
Set Wetterschutzhabe, 10
ZeichnungsnummerBestellcode8771502730 -
Rohrmontageset, Messumformer 10/500
Bestellcode71346428 -
Knopfzellenset, Proline 10
ZeichnungsnummerBestellcode49DKZ007- -
Sensorkabelset, Promag 10
BestellcodeDK5013- -
Promag, Erdungs-/Kantenschutzscheibe
BestellcodeDK5GD- -
Promag L/W/P/S,E, Erdungskabel Set
BestellcodeDK5GC-
