Spezifikation im Überblick
-
Max. Messabweichung
Volumenfluss: ±0,5% o.r. ± 2 mm/s (±0,5% o.r. ± 0,08 in/s)
-
Messbereich
0.06 dm3/min...600 m3/h (0.015 gal/min...2650 gal/min)
-
Messstofftemperaturbereich
-20...+150°C (-4...+302°F)
-
Max. Prozessdruck
PN6...40
Cl 150...300
JIS 10...20K
AWWA Class D
AS 2129 Table E -
Messstoffberührende Materialien
Auskleidung: PFA
Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022)
Prozessanschlüsse: Rostfreier Stahl, 1.4404 (F316L); PVDF; Klebemuffe aus PVC
Dichtungen: O-Ring-Dichtung (EPDM, FKM, Kalrez); Aseptische Formdichtung )EPDM, FKM, Silikon)
Anwendungsgebiet

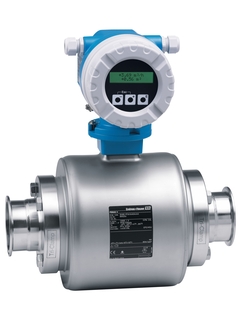

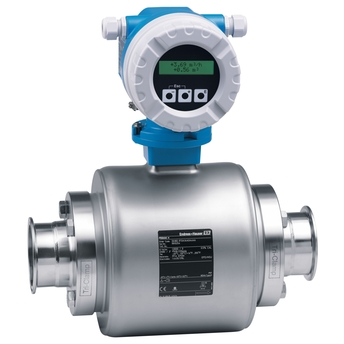

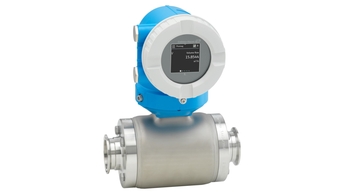

Promag H ist der bevorzugte Messaufnehmer für höchste Anforderungen in der Nahrungsmittel-/Getränkeindustrie und in der Life Sciences Industrie. In Verbindung mit dem Messumformer Promag 10 für Basisanwendungen und direkter Integration ermöglicht Promag 10H die hochgenaue Messung von Flüssigkeiten in verschiedensten Anwendungen. Er ist die bevorzugte Lösung für Kunden, die minimale Betriebskosten anstreben. Promag 10H ist als Kompakt- oder Getrenntausführung erhältlich.
Das Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität
Für anspruchsvolle hygienische Anwendungen.
Geräteeigenschaften
Messrohrauskleidung aus PFA
Messaufnehmergehäuse aus rostfreiem Stahl (3A, EHEDG)
Mediumsberührende Materialen CIP-/SIP-reinigbar
2-zeilige Anzeige mit Drucktasten
Gerät in Kompakt- oder Getrenntausführung
HART
Vorteile
Flexibles Anschlusskonzept – zahlreiche hygienische Prozessanschlüsse
Energiesparende Durchflussmessung – kein Druckverlust durch Querschnittsverengung
Kostengünstig – ausgelegt für einfache Anwendungen und direkte Integration
Sicherer Betrieb – Anzeige bietet leicht lesbare Prozessinformationen
Erfüllt alle Industrieanforderungen – IEC/EN/NAMUR
Wartungsfrei – keine beweglichen Teile
