TH54

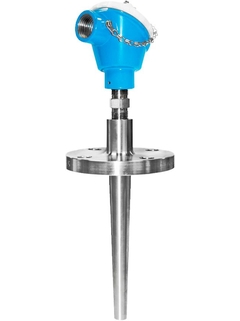

Modular TC thermometer, US style

TH54
Modular TC thermometer, US style ©Endress+Hauser

Best in class temperature measurement technology for general applications

The high modular thermometer is used for several applications with harsh environments, e.g. in power plants, refineries or in the chemical or petrochemical industry. The robust device with barstock thermowell, flange connection and different head transmitter is a complete unit ready for use with enhanced measurement accuracy and reliability. A variety of dimensions and materials, like SS316, INCONEL600, HastelloyC276, Titan or Monel, offer flexible application possibilities.

  • Vorteile

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications.

    • Remove and install straight out of the box!

    • Improved galvanic isolation on most devices (2 kV)

    • ...

  • Anwendungsgebiet

    The TH54 temperature sensors are Thermocouple assemblies installed in Thermowells and designed for use in all types of process industries, including heavy industries, due to their rugged design. They are made up of a Magnesium Oxide insulated...

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • F
  • F
  • A
    • Nr A Order code TU121-

      TC-Einsatz TU121 Standard, US-Typ

      Ersatzteil. Thermoelement mit Federvorspannung und entspricht EMF Tabellen ASTM E-230 und IEC60584. Farbcode gemäss ASTM E-230.

  • F
  • F
    • Nr F Order code TA30H-

      Anschlusskopf TA30H

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Design: druckfeste Kapselung. Deckel: geschraubt, optionales Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse). Schutzart Ex d/XP: IP66/67 (Gehäuse).

  • A
    • Nr A Order code TA30R-

      Anschlusskopf TA30R

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: geschraubt, optionales Fenster. Material: Edelstahl 316L. Farbe: Stahl (ohne Beschichtung). Umgebungstemperatur: -50...85/130 oC (Anzeige/Standard). Schutzart: IP66/68, NEMA4X; IP69K (Gehäuse). :: einfache Verdrahtung durch beste Zugänglichkeit. :: kompakte Bauform und geringes Gewicht.

  • E
    • Order code TMT142E-
    • Order code TMT162E-
    • Order code TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Order code TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.

    • Order code TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

  • F
    • Order code TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

    • Order code READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

    • Order code TID10-

      Anzeigeeinheit Kopftransmitter TID10

      zum Aufstecken. Dot-Matrix Messwertanzeige. 12 DIP-Schalter, rückseitig. Einstellungen: FF: Simulation, Write Lock. PA: Busadressierung, Write Lock. Kompatibel: TMT85, TMT84, TMT82.

    • Order code FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.
