Soliphant FTM52

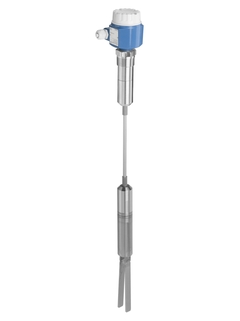

Soliphant FTM52 ©Endress+Hauser

Messprinzip Vibronik

Robuster Grenzschalter mit Seilverlängerung für feinkörnige Schüttgüter, auch für explosionsgefährdete Bereiche

Der Soliphant FTM52 ist ein robuster Grenzschalter für Silos mit feinkörnigen oder staubförmigen Schüttgütern, selbst mit geringem Schüttgewicht. Vielfältig einsetzbar mit internationalen Zertifikaten zur Verwendung in staub- oder gasexplosionsgefährdeten Bereichen. Erhältlich mit polierter Gabel und Edelstahlgehäuse mit Tri-Clamp oder mit Aluminiumgehäuse und beschichteter Gabel. Wartungsfreies Gerät zur Verwendung in typischen Applikationen wie: Getreide, Mehl, Kakao, Zucker, Futtermittel, Farbpulver, Kreide.

  • Vorteile

    • Funktionale Sicherheit bis SIL2 gemäß IEC 61508

    • Keine mechanisch bewegten Teile, wartungsfrei

    • Unempfindlich gegen Ansatz oder externe Vibration

    • Verschiedene Elektronikeinsätze: z.B. NAMUR-, Relais-, Thyristor-, PFM- Signal-Ausgang zur optimalen Anpassung...

  • Anwendungsgebiet

    Grenzschalter für feinkörnige oder staubförmige Schüttgüter.

    • Prozessanschlüsse: Gewinde, Flansche und hygienische Prozessanschlüsse (Tri-Clamp)

    • Temperatur: -40 bis +80 °C

    • Druck: -1 bis +2 bar

    • Sensorlänge: 750 mm bis 20.000 mm

    • Sensormaterial: 316L (3,2...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Vibration Schüttgüter

  • Merkmal / Anwendung

    Grenzschalter für feinkörnige und staubige Schüttgüter
    Sensorgabel
    universell
    kein Abgleich nötig
    unempfindlich gegen Ansatz oder externe Vibration
    robust
    Schaltzustand von außen erkennbar
    Seilverlängerung

  • Spezialitäten

    Ansatz- und Korrosionsüberwachung
    Seperatversion
    3 Temperaturversionen erhältlich
    SIL 2

  • Versorgung / Kommunikation

    DC PNP 3-Draht
    AC 2-Draht
    19...253V AC / 19V...55V DC 2 Relais
    8/16mA
    NAMUR
    PFM

  • Umgebungstemperatur

    -50°C ... 70°C

  • Prozesstemperatur

    -40°C ... 80°C

  • Prozessdruck absolut / max. Überlastdruck

    Vakuum ... 2 barmax. 6 bar for EExd/EExde

  • Min. Mediumsdichte

    10 g/l (8g/l on request)

  • Prozessseitige Hauptmaterialien

    wählbar:316L 3,2um
    316L 0,8um
    316L PTFE beschichtet (um Ansatzbildung zu vermeiden)
    Seil: PUR, Silicon

  • Max. Zugfestigkeit

    3000 N

  • Prozessanschluss

    Gewinde

    R 1 1/2"

    1 1/4" NPT

    1 1/2" NPT

    EN Flansch DN50...DN100
    ASME Flansch 2"...4"
    JIS Flansch 50A...100A

  • Prozessanschluss hygienisch

    Tri-Clamp ISO2852

  • Sensorlänge

    750....20000mm

  • Kommunikation

    DC PNP 2-Draht
    AC Thyristor
    DPDT Relais
    8/16mA
    NAMUR
    PFM

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EAC

  • Sicherheitszulassungen

    SIL

  • Optionen

    Glassichtdeckel
    Temperaturdistanzstück
    EN10204-3.1B

  • Komponenten

    PFM: FTL325P, FTL375P
    NAMUR: FTL325N, FTL375N

  • Anwendungsgrenzen

    Korngröße > 10mm

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Order code
Specification
  • 11
  • 12
    • Nr 12 Order code 52028204

      Adaptersatz Gehäuse/Elektronik FTM5x

      Befestigungsset. Bestehend aus: Sicherungsring 301. Adapterscheibe Alu, Schraube M3x12. Scheibe 301. Verwendung: FTM50/FTM51/FTM52.

  • 15
  • 20
  • 21
  • 20
    • Nr 20 Order code 52006903

      Deckel T13 Alu, Dichtung EPDM

      O-Ring EPDM. Verwendung: Gehäuse T13, Aluminium.

    • Nr 20 Order code 52025790

      Deckel F16 transparent, Dichtung

      Dichtung EPDM. Verwendung: Gehäuse F16 Polyester.

    • Nr 20 Order code 52027000

      Deckel F15 316L, Dichtung

      Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15, Edelstahl.

    • Nr 20 Order code 52027002

      Deckel F15 316L, Schauglas, Dichtung

      Schauglas: Glas. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15, Edelstahl.

    • Nr 20 Order code 52027693

      Deckel F13/17/18 Alu,Schauglas,Dichtung

      O-Ring 70,0x3,0 EPDM. Verwendung: Gehäuse F13/F17/F18 Alu. Nicht für EEx d.

    • Nr 20 Order code 52027708

      Deckel F15 316L, Kralle, Dichtung

      Deckelkralle. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Bei Zulassung 2,3,4,8,D,G. Verwendung: Gehäuse F15, Edelstahl, Soliphant M. Bei Zulassung C,D,E,F,H,J,L,M,R,T,1,2. Verwendung: Gehäuse F15, Edelstahl, FMI51/FMI52.

    • Nr 20 Order code 52027709

      Deckel F15 316L,Kralle,Schauglas,Dicht.

      Deckelkralle. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Bei Zulassung 2,3,4,8,D,G. Verwendung: Gehäuse F15, Edelstahl, FTM50/FTM51/FTM52.

    • Nr 20 Order code 52028271

      Deckel T13 Alu,Ex d,hoch,Schaugl,Dicht.

      Schauglas: Mineralglas. Stückgeprüft, EEx d/XP. O-Ring EPDM, FDA 72,0x3,0. Verwendung: Gehäuse T13 Aluminium.

    • Nr 20 Order code 71185025

      Deckel F27 316L, Dichtung FVQM

      Werkstoff: 316L. O-Ring 70,0x3,0 FVMQ. Verwendung: Edelstahlgehäuse F27, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

  • 21
  • 25
  • 15
    • Nr 15 Order code 52028180

      Kabeleinführung G1/2, Dichtung, FTM5x

      Bestehend aus: Adapter M20 > G1/2, 304. Dichtung EPDM. Verschlussstopfen G1/2. Verwendung: Gehäuse F15 Edelstahl, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028181

      Kabeleinführung NPT1/2, Dichtung, FTM5x

      Bestehend aus: Adapter M20 > NPT1/2, 304. Dichtung EPDM. Verschlussstopfen NPT1/2. Verwendung: Gehäuse F15 Edelstahl, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028182

      Kabelverschraubung M20, Dichtung, FTM5x

      Bestehend aus: Kabelverschraubung M20, PA. Dichtung EPDM. Verwendung: Gehäuse F15 Edelstahl, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028183

      Kabelverschraubung M20, Ms, Dicht.,FTM5x

      Bestehend aus: Kabelverschraubung M20, Metall. Bei Zulassung 3,4. Verwendung: Gehäuse F15 Edelstahl, FTM50/FTM51/FTM52.

  • 30
  • 50
    • Order code 71035208

      Kabel, F15/16/17 sep.

      Verbindung Sensor > Separatgehäuse. Länge 6m. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse F15/16/17, FTM50/FTM51/FTM52.

    • Order code 71035209

      Kabel, verstärkt, F15/16/17 sep.

      Verbindung Sensor > Separatgehäuse. Länge 6m. Schutzschlauch. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse F15/16/17, FTM50/FTM51/FTM52.

    • Order code 71035210

      Kabel, F13/T13 sep.

      Verbindung Sensor > Separatgehäuse. Länge 6m. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035211

      Kabel, verstärkt, F13/T13 sep.

      Verbindung Sensor > Separatgehäuse. Länge 6m. Schutzschlauch. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035212

      Kabel Ex d/Ex de/XP, F13/T13 sep.

      Verbindung Sensor > Separatgehäuse. Länge 6m. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035213

      Kabel verstärkt Exd/Exde/XP,F13/T13 sep.

      Verbindung Sensor > Separatgehäuse. Länge 6m. Schutzschlauch. Gehäuseadapter, Kabelverschraubung. Verwendung: Separatgehäuse F13/T13, FTM50/FTM51/FTM52.

    • Order code 71026213

      Demontagewerkzeug FTM50/FTM51/FTM52

      Verwendung: FTM50/FTM51/FTM52, Separatgehäuse.

    • Order code 71036514

      Diagnosestecker FTL5x,FTL7x,FTL8x,FTM5x

      Verwendung: FTL50/FTL50H/ FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

    • Order code 52024632

      Seilkürzungs-Satz FTM52

      Verwendung: FTM52.

    • Order code 71040497

      Wetterschutzhaube F13/F17/F18/F27

      Verwendung: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 71127760

      Wetterschutzhaube F16 Gehäuse

      Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
