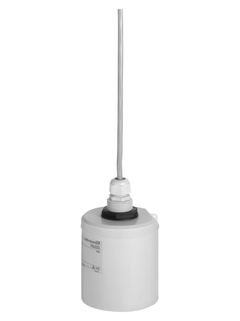

Prosonic FDU92

Prosonic FDU92 ©Endress+Hauser

Laufzeitmessverfahren Messprinzip

  • Prosonic FDU92

Ultraschallsensor zur Füllstands- und Durchflussmessung zum Anschluss an Messumformer FMU9x (Messbereich bis zu 20 m)

Der FDU92 Ultraschallsensor ist zur kontinuierlichen, berührungslosen und wartungsfreien Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und pulvrigen bis stückigen Schüttgütern sowie zur Durchflussmessung in offenen Gerinnen und Messwehren geeignet. Die Messung ist unbeeinflusst von der Dielektrizitätskonstante, Dichte oder Feuchte sowie von Ansatzbildung, aufgrund des Selbstreinigungseffekts des Sensors. Geeignet für explosionsgefährdete Bereiche. Maximaler Messbereich in Flüssigkeiten 20 m, in Schüttgütern 10 m.

  • Vorteile

    • Temperatursensor zur Laufzeitkorrektur integriert, daher genaue Messung auch bei Temperaturänderungen

    • Hermetisch verschweißter PVDF-Sensor für höchste chemische Beständigkeit

    • Geeignet für raue Umgebungsbedingungen dank getrennter Installation des...

  • Anwendungsgebiet

    Sensor zur kontinuierlichen, berührungslosen Füllstandsmessung von Flüssigkeiten und Schüttgütern in Silos, Förderbändern, Halden und in Brechern. Außerdem geeignet für Durchflussmessung in offenen Gerinnen und Messwehren. Typischer Einsatz bei geringer...

Dokumente / Handbücher / Software

  • Prosonic S FDU90/91/91F/92/93/95 Technische Information/Betriebsanleitung

    Ultraschall-Sensoren für berührungslose, kontinuierliche Füllstand- und
    Durchflussmessung

    Technische Information (TI)
  • Ausrichtvorrichtung FAU40 Technische Information

    Montagezubehör für Ultraschallsensoren in separater Ausführung

    Technische Information (TI)
  • Safety Instructions Prosonic S FDU90, FDU91, FDU91F, FDU92
