Mikrowellenschranke Transmitter
Soliwave FQR57

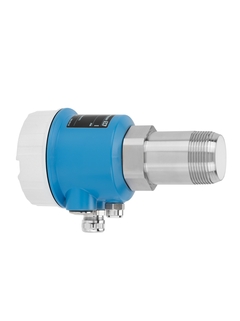

Soliwave FQR57 ©Endress+Hauser

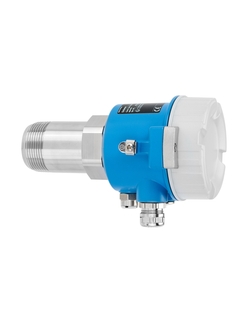

Soliwave FQR57 ©Endress+Hauser
  • Soliwave FQR57
  • Soliwave FQR57

Transmitter zur berührungslosen Grenzstand- und Schüttgutbewegungsdetektion

Die Mikrowellenschranke nutzt ein berührungslos detektierendes Verfahren zur Grenzstanddetektion (min./max.) und Schüttgutbewegungsdetektion (Bewegung / keine Bewegung, Trend). Das Gerät eignet sich ebenfalls zur Detektion und Zählung von Stückgut, Erkennung von Ablagerungen sowie zur Überwachung von Befüllprozessen und Materialübergabepunkten. Es kann an Behältern, Rohrleitungen, Einfülltrichtern, Filtern, Schächten oder an Freifallschächten montiert werden. Bei nicht metallischen Behältermaterialien ist eine Messung von außen möglich.

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Prozesstemperatur

      Berührungslose Installation: beliebig

      Einbau:
      -40 °C ... +70 °C

      Mit HT-Adapter bis +450 °C

    • Prozessdruck absolut / max. Überlastdruck

      Berührungslose Installation: beliebig

      Einbau:
      0.5 bar ... 6.8 bar abs.

      Mit HD-Adapter bis +21 bar abs.

    • Min. Mediumsdichte

      Schüttgewicht: > 10 g/l

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

FQR57
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
Preise werden geladen
Preis zur Zeit nicht verfügbar
from CHF 803.-
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

  • Vorteile

    • Einfache Montage mit R 1 ½, 1 ½ NPT Gewinde oder G 1½ (mit Überwurfmutter)

    • Mechanisch robuste Konstruktion garantiert Kosteneinsparungen über den gesamten Lebenszyklus des Produktes: Verschleißfrei, prozessseitiges Keramikfenster (optional), lange...

  • Anwendungsgebiet

    Berührungslose (verschleiß- und wartungsfreie) Grenzstanddetektion (min./max.) und Schüttgutbewegungsdetektion (Bewegung / keine Bewegung, Trend).

    • Detektion, Zählung und Positionierung von Objekten

    • Detektion und Analyse von Ablagerungen und...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Mikrowellenschranke

  • Merkmal / Anwendung

    Transmitter

    Berührungslose Grenzstand- und Bewegungsdetektion

    Erkennen, Zählen und Positionieren von Objekten

    Überwachung von Materialübergabestellen

    Erkennung und Analyse von Ablagerungen und Verunreinigungen


    Installationsarten:

    Berührungslose Installation (Fenster) oder frontbündige Montage (Einbau)

  • Spezialitäten

    Mit optional integrierter Schüttgutbewegungsdetektion

    Parallelbetrieb mit bis zu 5 Kanälen

    Detektionsbereich Grenzstand: max.100 m

    Detektionsbereich Bewegung: max.10 m, abhängig vom Schüttgut

  • Versorgung / Kommunikation

    Über Prozesstransmitter mit Steuereinheit Nivotester FTR525

  • Umgebungstemperatur

    -40 °C...+70 °C

  • Prozesstemperatur

    Berührungslose Installation: beliebig


    Einbau:

    -40 °C ... +70 °C


    Mit HT-Adapter bis +450 °C

  • Prozessdruck absolut / max. Überlastdruck

    Berührungslose Installation: beliebig


    Einbau:

    0.5 bar ... 6.8 bar abs.


    Mit HD-Adapter bis +21 bar abs.

  • Min. Mediumsdichte

    Schüttgewicht: > 10 g/l

  • Prozessseitige Hauptmaterialien

    Berührungslose Installation: keine


    Einbau:

    316Ti, PTFE oder Keramik

  • Prozessanschluss

    Gewinde:

    1-1/2" R, 1-1/2" G, 1-1/2" NPT

  • Kommunikation

    Über Prozesstransmitter mit Steuereinheit Nivotester FTR525

  • Zertifikate / Abnahmen

    ATEX, IEC Ex

  • Konstruktionszulassungen

    EN10204-3.1

  • Geräteoptionen

    Schauglas

    Hochtemperaturadapter

    Hochdruckadapter

    Montageschelle

    FAR50, FAR51, FAR52, FAR53, FAR54, FAR55

  • Komponenten

    Empfänger: FDR57
    Prozesstransmitter: FTR525

  • Anwendungsgrenzen

    Schüttgewicht: < 10 g/l

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 71517822

      Stopfen mikrowellendurchlässig SAL/SPP

      Werkstoff: PE-UHMW. Verwendung: Adapter SAL/SPP, FDR56/FDR57, FQR56/FDR57,FTR20.

    • Bestellnummer 71517824

      Stopfen mikrowellendurchlässig SALS/SPPS

      Werkstoff: PE-UHMW. Verwendung: Adapter SALS/SPPS, FDR56/FDR57, FQR56/FDR57,FTR20.

    • Bestellnummer 71454446

      Wetterschutzhaube 316L, Mikrow.schranke

      Wetterschutzhaube 316L für Mikrowellenschranke. Einbausituation anpassbar. Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381853

      Steckerbuchse M12 4-polig,Anschlussl. 2m

      Verwendung: FDR56/57, FQR56/57, FTR20.

    • Bestellnummer 71381870

      Steckerbuchse M12 4-polig, Anschlussl.5m

      Verwendung: FDR56/57, FQR56/57, FTR20.

    • Bestellnummer 71381872

      Steckerbuchse M12 4-polig

      Verwendung: FDR56/57, FQR56/57, FTR20.

    • Bestellnummer 71381877

      Harting HAN8D Steckerb., Anschlussl. 2m

      Verwendung: FDR56/57, FQR56/57, FTR20.

    • Bestellnummer 71381879

      Harting HAN8D Steckerb., Anschlussl. 5m

      Verwendung: FDR56/57, FQR56/57, FTR20.

    • Bestellnummer 71381882

      Harting HAN8D Steckerbuchse

      Verwendung: FDR56/57, FQR56/57, FTR20.

    • Bestellnummer 71006345

      Flansch DN40 PN6, Rp1-1/2, Alu

      Lochkreis: 100mm. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71006348

      Flansch DN40 PN40, Rp1-1/2, 316Ti

      EN1092-1, A. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71108383

      Flansch DN40 PN40, Rp1-1/2, 316Ti, 3.1

      EN1092-1, A. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71381884

      Flansch DN40 PN40, G1-1/2, 316Ti

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381885

      Flansch DN40 PN40, G1-1/2, 316Ti, 3.1

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71006350

      Flansch DN50 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71108388

      Flansch DN50 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1, A. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71381887

      Flansch DN50 PN16, G1-1/2, 316Ti

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381888

      Flansch DN50 PN16, G1-1/2, 316Ti, 3.1

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71006352

      Flansch DN100 PN16, Rp1-1/2, 316Ti

      EN1092-1, A. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71108390

      Flansch DN100 PN16, Rp1-1/2, 316Ti, 3.1

      EN1092-1, A. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71381890

      Flansch DN100 PN16, G1-1/2, 316Ti

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381891

      Flansch DN100 PN16, G1-1/2, 316Ti, 3.1

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71006346

      Flansch 1-1/2" 150lbs, NPT1-1/2, Alu

      Lochkreis: 98,6mm. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71006349

      Flansch 1-1/2" 150lbs, NPT1-1/2, 316Ti

      ASME B16.5. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71108387

      Flansch 1-1/2" 150lbs,NPT1-1/2,316Ti,3.1

      ASME B16.5. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71006351

      Flansch 2" 150lbs, NPT1-1/2, 316Ti

      ASME B16.5. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71108389

      Flansch 2" 150lbs, NPT1-1/2, 316Ti, 3.1

      ASME B16.5. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71006353

      Flansch 4" 150lbs, NPT1-1/2, 316Ti

      ASME B16.5. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71108391

      Flansch 4" 150lbs, NPT1-1/2, 316Ti, 3.1

      ASME B16.5. Abnahmeprüfzeugnis EN10204-3.1 Material (316Ti mediumberührt). Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026443

      Einschweiss-Armatur DN50, 200oC

      Schraubmontage. Werkstoff: 316Ti, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026446

      Einschweiss-Armatur DN50, 10bar, 200oC

      Schraubmontage. Werkstoff: 316Ti/321, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026444

      Einschweiss-Armatur DN80, 200oC

      Schraubmontage. Werkstoff: 316Ti, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026447

      Einschweiss-Armatur DN80, 10bar, 200oC

      Schraubmontage. Werkstoff: 316Ti/321, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026445

      Einschweiss-Armatur DN100, 200oC

      Schraubmontage. Werkstoff: 316Ti, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026448

      Einschweiss-Armatur DN100, 10bar, 200oC

      Schraubmontage. Werkstoff: 316Ti/321, Silikon. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026449

      Flansch-Armatur DIN/EN DN50, 25bar,200oC

      Schraubmontage auf Gegenflansch. Werkstoff: 316Ti, PTFE, C4400. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026450

      Flansch-Armatur DIN/EN DN80, 25bar,200oC

      Schraubmontage auf Gegenflansch. Werkstoff: 316Ti, PTFE, C4400. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71026451

      Flansch-Armatur DIN/EN DN100,25bar,200oC

      Schraubmontage auf Gegenflansch. Werkstoff: 316Ti, PTFE, C4400. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71381894

      HD-Adapter G1-1/2/G1-1/2, 316Ti

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381898

      HD-Adapter G1-1/2/G1-1/2, 316Ti, 3.1

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381899

      HD-Adapter NPT1-1/2/G1-1/2, 316Ti

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71381904

      HD-Adapter NPT1-1/2/G1-1/2, 316Ti, 3.1

      Verwendung: FDR56/FDR57, FQR56/FQR57, FTR20.

    • Bestellnummer 71113441

      HT-Adapter R1-1/2 + Rp1-1/2, 316Ti

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113449

      HT-Adapter NPT1-1/2, 316Ti

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71478114

      HT-Adapter R1-1/2 + Rp1-1/2, 316Ti, 3.1

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71478115

      HT-Adapter NPT1-1/2, 316Ti, 3.1

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113450

      Verlängerung 225mm, HT-Adapter R1-1/2 +

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113451

      Verlängerung 325mm, HT-Adapter R1-1/2 +

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113452

      Verlängerung 525mm, HT-Adapter R1-1/2 +

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113453

      Verlängerung 225mm, HT-Adapter NPT1-1/2

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113454

      Verlängerung 325mm, HT-Adapter NPT1-1/2

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71113455

      Verlängerung 525mm, HT-Adapter NPT1-1/2

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209101

      Schauglasplatte DN50, 25bar, 200oC

      Montage auf Flanscharmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209114

      Schauglasplatte DN50, 10bar, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209118

      Schauglasplatte DN50, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209100

      Schauglasplatte DN80, 25bar, 200oC

      Montage auf Flanscharmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209111

      Schauglasplatte DN80, 10bar, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209116

      Schauglasplatte DN80, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209121

      Schauglasplatte DN80, 6bar, 200oC

      Montage auf Schraubarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209097

      Schauglasplatte DN100, 25bar, 200oC

      Montage auf Flanscharmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209107

      Schauglasplatte DN100, 10bar, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209115

      Schauglasplatte DN100, 200oC

      Montage auf Einschweissarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71209119

      Schauglasplatte DN100, 6bar, 200oC

      Montage auf Schraubarmatur. Werkstoff: Borosilikatglas. Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 52017501

      Montageschelle FQR5x/FDR5x, Aluminium

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 52017502

      Montageschelle FQR5x/FDR5x, Kunststoff

      Verwendung: FDR50, FDR56/FDR57, FQR50, FQR56/FQR57, FTR20.

    • Bestellnummer 71516947

      Einschweißadapter mit Montagearm SPP

      Typ SPP mit mikrowellendurchlässigem PE-UHMW Stopfen (verlängert). Montageschelle aus Kunststoff. Verwendung: FDR56/FDR57, FQR56/FDR57, FTR20.

    • Bestellnummer 71516949

      Einschweißadapter mit Montagearm SAL

      Typ SAL mit mikrowellendurchlässigem PE-UHMW Stopfen (verlängert). Montageschelle aus Aluminium. Verwendung: FDR56/FDR57, FQR56/FDR57, FTR20.

    • Bestellnummer 71516952

      Einschweißadapter mit Montagearm SALS

      Typ SALS mit mikrowellendurchlässigem PE-UHMW Stopfen. Montageschelle aus Aluminium. Verwendung: FDR56/FDR57, FQR56/FDR57, FTR20.

    • Bestellnummer 71516954

      Einschweißadapter mit Montagearm SPPS

      Typ SPPS mit mikrowellendurchlässigem PE-UHMW Stopfen. Montageschelle aus Kunststoff. Verwendung: FDR56/FDR57, FQR56/FDR57, FTR20.

Erfolgsstorys

Produkte vergleichen
Wir verwenden Cookies, um Informationen auf Ihrem Gerät zu speichern, die uns dabei helfen, Ihre Interaktion mit uns benutzerspezifisch anzupassen und zu verbessern. Weitere Informationen zu Cookies finden Sie in unserer Datenschutzrichtlinie.
