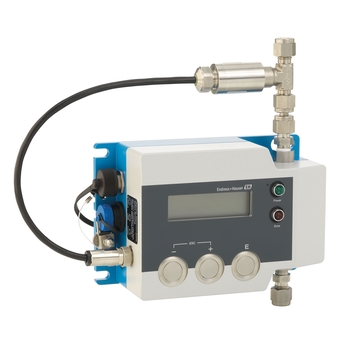

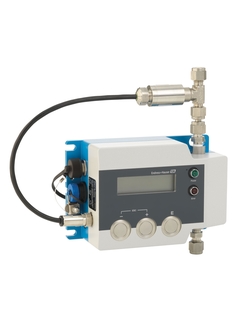

Name: Nanomass Gas Density DCEB
Brand: Endress+Hauser
Availability: InStock

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Gasdichtemessung mit MEMS Coriolis - Nanomass Gas Density

Messprinzip

MEMS coriolis
Messaufnehmer‐Features

Hohe Prozesssicherheit und Produktqualität – permanente Prozessüberwachung in Echtzeit. Erhöhte Prozesseffizienz – kontinuierliche Messung und schnelle Ansprechzeit. Hohe Verfügbarkeit – wartungsarm. Integrierte Druck‐ und Temperaturmessung. Verschiedenste Ex‐Zulassungen erhältlich.
Messumformer-Features

Vollständige Datentransparenz – integrierter Datenlogger. Exzellentes Preis‐Leistungs‐Verhältnis – multivariable Messung (Temperatur, Druck, Konzentration). Zuverlässig – unempfindlich gegenüber Vibrationen. 2‐zeilige, beleuchtete Anzeige mit Drucktasten.
Nennweitenbereich

DN 0,7 (1/36")
Messstoffberührende Materialien

Mikrokanal:
Silizium; Schott Borofloat 33
Manifold
1.4542 (17‐4 PH)
Anschluss: Swagelok, 1.4404 (316L)
Drucksensor:
1.4404 (316L)
O‐Ring: Viton
Prozessmembran: Keramik (AI2 O3)
Messgrössen

Dichte, Temperatur, Druck, Normdichte, mittlere Molmasse, Konzentration
Max. Messabweichung

Dichte (Gas): ±0,1 kg/m³
Temperatur: ± 0,5°C
Druck: ± 0,02 bar
Messbereich

0…30 kg/m³ (0...0,03 g/cm³ , 0...0,03 SGU)
Max. Prozessdruck

20 bar (290 psi)
Messstofftemperaturbereich

–20...+60 °C (–4...+140 °F)
Umgebungstemperaturbereich

–20...+60 °C (–4...+140 °F)
Werkstoff Messumformergehäuse

Pulverlackbeschichtetes Aluminiumgehäuse
Schutzart

Standard: IP65/67
Anzeige/Bedienung

2‐zeilige, beleuchtete Anzeige mit Drucktasten
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich
USB‐ oder RS232‐Schnittstelle
Ausgänge

2 Ausgänge:
4‐20 mA (passiv)
Eingänge

Keine
Energieversorgung

DC 8…28 V
Zulassungen für explosionsgefährdeten Bereich

ATEX, IECEx, UL C/US Cl. I
Andere Zulassungen und Zertifiikate

Kalibrierung
NAMUR

Messprinzip

MEMS coriolis
Produkt‐Headline

Das Gerät für die kontinuierliche Gasdichtemessung direkt im Prozess. Hochgenaue Dichte ‐ und Konzentrationsmessung nicht korrosiver, brennbarer oder nicht brennbarer Gase und Gasgemische.
Messaufnehmer‐Features

Hohe Prozesssicherheit und Produktqualität – permanente Prozessüberwachung in Echtzeit. Erhöhte Prozesseffizienz – kontinuierliche Messung und schnelle Ansprechzeit. Hohe Verfügbarkeit – wartungsarm. Integrierte Druck‐ und Temperaturmessung. Verschiedenste Ex‐Zulassungen erhältlich.
Messumformer-Features

Vollständige Datentransparenz – integrierter Datenlogger. Exzellentes Preis‐Leistungs‐Verhältnis – multivariable Messung (Temperatur, Druck, Konzentration). Zuverlässig – unempfindlich gegenüber Vibrationen. 2‐zeilige, beleuchtete Anzeige mit Drucktasten.
Nennweitenbereich

DN 0,7 (1/36")
Messstoffberührende Materialien

Mikrokanal:
Silizium; Schott Borofloat 33
Manifold
1.4542 (17‐4 PH)
Anschluss: Swagelok, 1.4404 (316L)
Drucksensor:
1.4404 (316L)
O‐Ring: Viton
Prozessmembran: Keramik (AI2 O3)
Messgrössen

Dichte, Temperatur, Druck, Normdichte, mittlere Molmasse, Konzentration
Max. Messabweichung

Dichte (Gas): ±0,1 kg/m³
Temperatur: ± 0,5°C
Druck: ± 0,02 bar
Messbereich

0…30 kg/m³ (0...0,03 g/cm³ , 0...0,03 SGU)
Max. Prozessdruck

20 bar (290 psi)
Messstofftemperaturbereich

–20...+60 °C (–4...+140 °F)
Umgebungstemperaturbereich

–20...+60 °C (–4...+140 °F)
Werkstoff Messumformergehäuse

Pulverlackbeschichtetes Aluminiumgehäuse
Schutzart

Standard: IP65/67
Anzeige/Bedienung

2‐zeilige, beleuchtete Anzeige mit Drucktasten
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich
USB‐ oder RS232‐Schnittstelle
Ausgänge

2 Ausgänge:
4‐20 mA (passiv)
Eingänge

Keine
Energieversorgung

DC 8…28 V
Zulassungen für explosionsgefährdeten Bereich

ATEX, IECEx, UL C/US Cl. I

Filter

21 Dokumente

Technische Information (TI)

Nanomass Gas Density Technische Information

Technische Information (TI)

Deutsche Version - 03/2017

New version available in English

MEMS-Coriolis-Dichtemessgerät

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
30/03/2017
12/01/2016
18/11/2015
01/09/2015

Sprache:	Deutsch
Version:	30/03/2017
Dateigröße:	1021.1 KB
Dateiname:	TI01245DDE_0417.pdf

Betriebsanleitung (BA)

Nanomass Gas Density Betriebsanleitung

Betriebsanleitung (BA)

Deutsche Version - 03/2017

New version available in English

MEMS-Coriolis-Dichtemessgerät

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
30/03/2017
12/01/2016
14/10/2015
01/09/2015

Sprache:	Deutsch
Version:	30/03/2017
Dateigröße:	4.5 MB
Dateiname:	BA01449DDE_0417.pdf

Kurzanleitung (KA)

Nanomass Gas Density Kurzanleitung

Kurzanleitung (KA)

Deutsche Version - 03/2017

New version available in English

MEMS-Coriolis-Dichtemessgerät

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
30/03/2017
18/11/2015
01/09/2015

Sprache:	Deutsch
Version:	30/03/2017
Dateigröße:	848.3 KB
Dateiname:	KA01192DDE_0317.pdf

Einbauanleitung (EA)

Table stand mounting kit Installation Instructions

Einbauanleitung (EA)

Englische Version - 12/2017

New version available in English

Nanomass DCEB

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
01/12/2017
04/10/2016

Sprache:	Englisch
Version:	01/12/2017
Dateigröße:	144.4 KB
Dateiname:	EA01178DA2_0217.pdf

Einbauanleitung (EA)

Activate Software Functions Installation Instructions

Einbauanleitung (EA)

Englische Version - 10/2018

New version available in English

Nanomass Gas Density DCEB

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
01/10/2018
15/06/2015

Sprache:	Englisch
Version:	01/10/2018
Dateigröße:	131.6 KB
Dateiname:	EA01126DA2_0218.pdf

Einbauanleitung (EA)

Pipe mounting set Installation Instructions

Einbauanleitung (EA)

Englische Version - 12/2017

New version available in English

Nanomass DCEB

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
01/12/2017
16/08/2016

Sprache:	Englisch
Version:	01/12/2017
Dateigröße:	160.7 KB
Dateiname:	EA01179DA2_0217.pdf

Einbauanleitung (EA)

Cable and Small parts Installation Instructions

Einbauanleitung (EA)

Englische Version - 08/2017

New version available in English

Nanomass Gas Density DCEB

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
03/08/2017
16/03/2015

Sprache:	Englisch
Version:	03/08/2017
Dateigröße:	298.5 KB
Dateiname:	EA01125DA2_0217.pdf

Sicherheitshinweise (XA)

Nanomass Safety Instructions Cl.I, Div.1, Zone 0 for IS (Ex i Intrinsically safe version)

Sicherheitshinweise (XA)

Englische Version - 04/2016

New version available in English

Safety instructions for electrical apparatus for explosion-hazardous
areas classified according to the National Electrical Code (NEC) and
Canadian Electrical Code (CEC)

Details anzeigen Details verbergen

Sprache:	Englisch
Version:	01/04/2016
Dateigröße:	137.7 KB
Dateiname:	XA01376DEN_0116.pdf

Sicherheitshinweise (XA)

Nanomass Sicherheitshinweise ATEX: II 1G Ex ia IIC T4 Ga II 2G Ex ia IIC T4 Gb IECEx: Zone 0 Ex ia IIC T4 Ga Zone 1 Ex ia IIC T4 Gb

Sicherheitshinweise (XA)

Deutsche Version - 04/2016

New version available in English

Sicherheitshinweise für elektrische Betriebsmittel für
explosionsgefährdete Bereiche
gemäß Richtlinie 2014/34/EU (ATEX) und IEC 60079-0

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
08/04/2016

Sprache:	Deutsch
Version:	08/04/2016
Dateigröße:	886.8 KB
Dateiname:	XA01467DDE_0116.pdf

Sonderdokumentation (SD)

UKCA marking

Sonderdokumentation (SD)

Englische Version - 11/2022

New version available in English

Flow, density, concentration, viscosity

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
04/11/2022
01/10/2021

Sprache:	Englisch
Version:	04/11/2022
Dateigröße:	357.4 KB
Dateiname:	SD02752DEN_0222-00.pdf

Mehr Ergebnisse laden

Filter

Ersatzteile nach Nummer in Zeichnung suchen

- Zeichnung anzeigen (PDF)

60 spare parts & accessories

Set Netzkabel 5m/15ft, Stecker vergossen

Kabel/Kabel Zubehör

Zeichnungsnummer

Bestellcode

5

71291179
Set Netzstecker, 2-polig

Anschluss (elektrisch)

Zeichnungsnummer

Bestellcode

6

71291180
Set Service-Kabel 2m/6ft, Stecker RS232

Kabel/Kabel Zubehör

Zeichnungsnummer

Bestellcode

3

71291181
Set Stecker RS232

Anschluss (elektrisch)

Zeichnungsnummer

Bestellcode

4

71291182
Set Stecker Ausgang; Eingang, 2x 4-20mA

Anschluss (elektrisch)

Zeichnungsnummer

Bestellcode

2

71291183
Set USB-Kabel 2m/6ft

Kabel/Kabel Zubehör

Zeichnungsnummer

Bestellcode

1

71291184
Set Erdungsklemmen

Klemmen

Zeichnungsnummer

Bestellcode

7

71291185
Set Erdungsklemmen

Klemmen

Zeichnungsnummer

Bestellcode

8

71291185
Set 2x Rohrverschraubung Swagelok 1/4"

Anschluss (Prozess)

Zeichnungsnummer

Bestellcode

10

71291186
Set 3x Ersatzfilterkartusche

Filter

Zeichnungsnummer

Bestellcode

9

71291187
Set Rohrmontage, Nanomass

Bestellcode

71351315
Set Tischuntergestell, Nanomass

Bestellcode

71351316
