Spezifikation im Überblick
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,1 %
Volumenfluss (Flüssigkeit): ±0,1 %
Massefluss (Gas): ±0,5 %
Dichte (Flüssigkeit): ±0,0005 g/cm³ -
Messbereich
0...180 000 kg/h (0...6600 lb/min)
-
Messstofftemperaturbereich
–50...+150 °C (–58...+302 °F))
-
Max. Prozessdruck
PN 100, Class 600, 63K
-
Messstoffberührende Materialien
Messrohr: Titan Grade 9
Anschluss: Titan Grade 2
Anwendungsgebiet

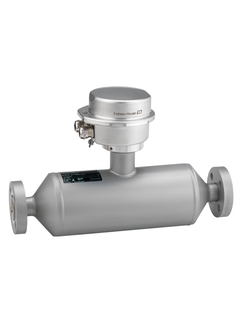

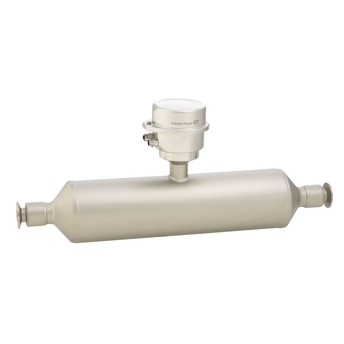

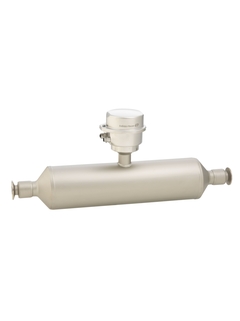

Promass I 100 besitzt ein gerades Messrohr und liefert die für Coriolis-Durchflussmessgeräte üblichen Messwerte für Massefluss, Dichte und Temperatur. Optional sind auch Inline-Viskositätsmessungen möglich.
In Verbindung mit dem kleinsten heute verfügbaren Messumformergehäuse bietet er volle Funktionalität auf engstem Raum. Promass I 100 ist die bevorzugte Wahl für Systemintegratoren, Modulhersteller und Anlagenbauer.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Flüssigkeits- und Gasmessung bei geringem Druckverlust und schonendem Umgang mit dem Messstoff.
Geräteeigenschaften
Gerades, leicht zu reinigendes Einrohrsystem
TMB®-Technologie
Messrohr aus Titan
Robustes, ultrakompaktes Messumformergehäuse
Höchste Schutzart: IP69K
Vor-Ort-Anzeige erhältlich
Vorteile
Energiesparend – minimaler Druckverlust dank Full-bore-Design
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Platzsparende Installation – volle Funktionalität auf engstem Raum
Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und Hardware – integrierter Webserver
Verifikation ohne Ausbau – Heartbeat Technology
