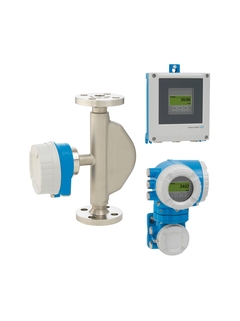

Proline Promass E 500
Coriolis-Durchflussmessgerät

Coriolis

Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung von Flüssigkeiten und Gasen für ein breites Spektrum an Standardanwendungen.

Kostengünstig – vielseitig einsetzbares Gerät; eine Alternative zum traditionellen Volumenfluss-Messgerät. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.

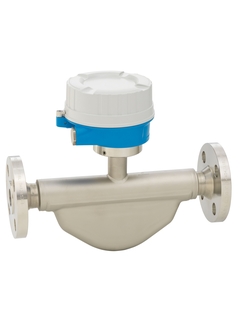

Kompakter Zweirohr-Messaufnehmer. Messstofftemperatur bis +150 °C (+302 °F). Prozessdruck bis 100 bar (1450 psi).

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 8...80 (⅜...3")

Messrohr: 1.4539 (904L)
Anschluss: 1.4539 (904L); 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte, Konzentration

Massefluss (Flüssigkeit): ±0,15 % (Standard), 0,10 % (Option)
Volumenfluss (Flüssigkeit): ±0,15 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0...180 000 kg/h (0...6600 lb/min)

PN 100, Class 600, 63K

–40...+150 °C (–40...+302 °F)

Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F)

1.4301 (304), korrosionsbeständig
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, coated; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure

4-zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor-Ort-Anzeige und Bedientools möglich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)

LR-Zulassung, DNV Zulassung, ABS Zulassung, BV Zulassung, CCS Zulassung

PED, CRN

3.1-Material

3-A, EHEDG, cGMP

Coriolis

Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung von Flüssigkeiten und Gasen für ein breites Spektrum an Standardanwendungen.

LR-Zulassung, DNV Zulassung, ABS Zulassung

Coriolis

Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung von Flüssigkeiten und Gasen für ein breites Spektrum an Standardanwendungen.

Kostengünstig – vielseitig einsetzbares Gerät; eine Alternative zum traditionellen Volumenfluss-Messgerät. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Kompakter Zweirohr-Messaufnehmer. Messstofftemperatur bis +150 °C (+302 °F). Prozessdruck bis 100 bar (1450 psi).

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.

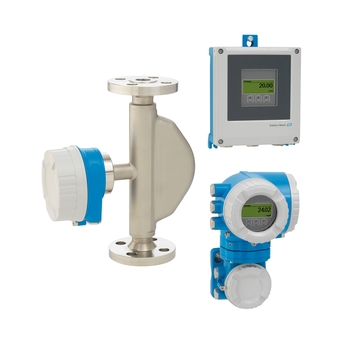

Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

Coriolis

Durchflussmessgerät mit minimalen Gesamtbetriebskosten, als Getrenntausführung mit bis zu 4 I/Os.
Genaue Messung von Flüssigkeiten und Gasen für ein breites Spektrum an Standardanwendungen.

Kostengünstig – vielseitig einsetzbares Gerät; eine Alternative zum traditionellen Volumenfluss-Messgerät. Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur). Platzsparende Montage – keine Ein-/Auslaufstrecken nötig.
Kompakter Zweirohr-Messaufnehmer. Messstofftemperatur bis +150 °C (+302 °F). Prozessdruck bis 100 bar (1450 psi).

Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse. Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität. Integrierte Verifizierung – Heartbeat Technology.
Getrenntausführung mit bis zu 4 I/Os. Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff. Standardkabel zwischen Messaufnehmer und -umformer.

DN 8...80 (⅜...3")

Messrohr: 1.4539 (904L)
Anschluss: 1.4404 (316/316L)

Massefluss, Dichte, Temperatur, Volumenfluss, Normvolumenfluss, Normdichte

Massefluss (Flüssigkeit): ±0,15 % (Standard), 0,10 % (Option)
Volumenfluss (Flüssigkeit): ±0,15 %
Massefluss (Gas): ±0,50 %
Dichte (Flüssigkeit): ±0,0005 g/cm³

0...180 000 kg/h (0...6600 lb/min)

PN 100, Class 600, 63K

–40...+150 °C (–40...+302 °F)

Standard: –40...+60 °C (–40...+140 °F)
Option: –50...+60 °C (–58...+140 °F)

1.4301 (304), korrosionsbeständig
Anschlussgehäuse Messaufnehmer (Standard): AlSi10Mg, beschichtet
Anschlussgehäuse Messaufnehmer (Option): 1.4301 (304); 1.4404 (316L)

AlSi10Mg, beschichtet; 1.4409 (CF3M) ähnlich zu 316L; Polycarbonat

Messaufnehmer-Getrenntausführung (Standard): IP66/67, Type 4X enclosure
Messaufnehmer-Getrenntausführung (Option): IP69
Messumformer-Getrenntausführung: IP66/67, Type 4X enclosure

4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen)
Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich
Abgesetzte Anzeige erhältlich

4 Ausgänge
4-20 mA HART (aktiv/passiv)
4-20 mA WirelessHART
4-20 mA (aktiv/passiv)
Impuls/Frequenz/Schaltausgang (aktiv/passiv)
Relaisausgang

Statuseingang
4-20mA-Eingang

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, MODBUS TCP over Ethernet-APL, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100...230 V
AC 100...230 V / DC 24 V (nicht explosionsgefährdeter Bereich)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

CE-Zeichen, C-Tick Zeichen, EAC Kennzeichnung

Funktionale Sicherheit entsprechend IEC 61508, einsetzbar in sicherheitstechnischen Anwendungen gemäss IEC 61511

Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Heartbeat Technology erfüllt die Anforderung an die messtechnische Rückführbarkeit gemäß ISO 9001:2015, Kapitel 7.1.5.2 a (TÜV SÜD Bescheinigung)

LR-Zulassung, DNV Zulassung, ABS Zulassung, BV Zulassung, CCS Zulassung

PED, CRN

3.1 Material

3-A, EHEDG, cGMP
