Relativdruck

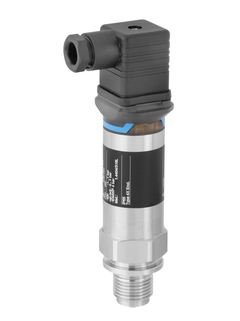

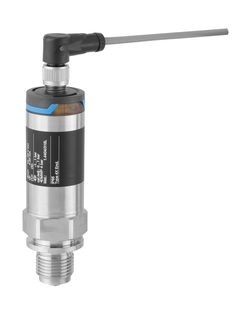

Cerabar PMP11
Cerabar PMP11: Teil eines starken Teams für Standardapplikationen - Liquiphant, Liquipoint, Cerabar, Ceraphant
Messprinzip Druck
Preiswerter Druckmessumformer mit Metallsensor für die Messung in Gasen oder Flüssigkeiten
Der Cerabar PMP11 ist der preisattraktivste kompakte Drucktransmitter in seinem Segment. Der piezoresistive Sensor kann Relativdruck von 400 mbar bis zu 40 bar messen. Der PMP11 wurde entwickelt, um den Bedingungen der Prozessindustrie Stand zu halten, auch Dank der Verwendung von hochwertigen Materialien wie 316L. Das Gerät kann in Standardapplikationen der Prozessindustrie eingesetzt werden.
- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Genauigkeit
0,5%
-
Prozesstemperatur
-25…+85°C
-
Druck Messbereich
400 mbar…+40 bar
-
Messzelle
400 mbar…+40 bar
-
Loading alternative products
Zusatzkomponenten
-
Vorteile
Einfache und zeitsparende Installation und Inbetriebnahme in der Anlage dank sehr kompakter Konstruktion und anpassbarer Messbereiche
Referenzgenauigkeit von 0,5 % zusammen mit hoher Langzeitstabilität und Reproduzierbarkeit stellen die hohe Qualität der...
-
Anwendungsgebiet
Druckmessumformer mit vollverschweißtem Metallsensor zur Relativdruckmessung in Gasen oder Flüssigkeiten.
Prozessanschluss: Gewinde
Prozesstemperatur: -25 bis +85 °C
Prozessdruck: 400 mbar bis +40 bar
Genauigkeit: ±0,5 % der Messspanne
Dokumente / Handbücher / Software
-
Cerabar PMC11, PMC21, PMP11, PMP21
Technische Information
Drucktransducer mit Keramik- und Metallsensoren
Technische Information (TI) -
Einschweißadapter, Prozessadapter und Flansche
Füllstand- und Druckmesstechnik
Technische Information (TI) -
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23
Betriebsanleitung
Drucktransducer zur sicheren Messung und Überwachung von Absolut- und
RelativdruckBetriebsanleitung (BA) -
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23
Kurzanleitung
Drucktransducer mit Keramik- und Metallsensoren
Kurzanleitung (KA)05/18Englisch -
Sealing kit
Installation Instruction
Cerabar
Einbauanleitung (EA) -
M12-Buchse
Zubehör für Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
Deltabar, GammapilotSonderdokumentation (SD) -
Mechanisches Zubehör für Druckmessgeräte
Druckmesstechnik
Sonderdokumentation (SD) -
Pressure Equipment Directive (PED)
Pressure measurement
Sonderdokumentation (SD) -
Pressure devices that fit
American version: Cerabar PMP11, PMP21 and PMP23
Kompetenzbroschüre (CP)10/16Englisch -
Komplettpaket Druckmesstechnik
Ein Ansprechpartner - spart Zeit und reduziert Kosten
Kompetenzbroschüre (CP)05/15Deutsch -
Cerabar, PMP11
Druckmessumformer mit vollverschweißtem Metallsensor zur
Relativdruckmessung in
Gasen oder FlüssigkeitenAusschreibungstext12/18Deutsch -
Pressebild PressEHM07
Endress+Hauser SE+Co. KG, Cerabar PMP11
Bild12/16Language neutral -
Cerabar
Produktwurzel: PMP11-
Erklärungsnummer: HE_00837_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S
Produktwurzel: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
Erklärungsnummer: HE_01158_01.19HerstellererklärungEnglisch -
Cerabar
Produktwurzel: PMP11-
Erklärungsnummer: HE_00562_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Cerabar, Ceraphant
Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Erklärungsnummer: HE_00360_01.16
Hersteller Spezifikation: RoHSHerstellererklärungDeutsch , Englisch -
Cerabar
Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Erklärungsnummer: EC_00402_02.16EU ErklärungDeutsch , Englisch , fr -
Cerabar
Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Erklärungsnummer: EC_00402_03.16EU ErklärungDeutsch , Englisch , fr -
Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant, Cerabar S, Cerabar M, Cerabar
Produktwurzel: PTP33B-, PTP31B-, PTC31B-, PMP75-, PMP71B-, PMP71-, PMP55-, PMP51B-, PMP51-, PMP23-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, PMC71B-, PMC71-, PMC51B-, PMC51-, PMC21-, PMC11-, FMX21-, FMD78-, FMD77-, FMD72-, FMD71-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: EAEC N RU D-DE.DE02.B.11894/20MiscellaneousRussisch -
Waterpilot, SYSTEM, Gammapilot M, Gammapilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Produktwurzel: PMC71B-, PMD55-, PMD75-, PMD75B-, PMD78B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP75-, PTC31B-, PTP31B-, PTP33B-, FMB50-, FMB53-, FMB70-, FMD71-, FMD72-, FMD77-, FMD78-, FMG60-, FMX21-, FTG20-, NMS80-, NMS83-, PMC11-, PMC21-, PMC51-, PMC51B-, PMC71-
Zulassungsstelle: TÜVPressure EquipmentDeutsch , Englisch -
Cerabar, Ceraphant
Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
Region/Land: Kanada (CRN)
Zulassungsstelle: TSSAPressure EquipmentEnglisch -
SYSTEM, Levelflex, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Produktwurzel: PTP31B-, PMP75-, PMP71-, PMP55-, PMP51-, PMP21-, PMP11-, PMD78B-, PMD75B-, PMD75-, PMD55B-, PMD55-, NMS81-, FMP54-, FMD78-, FMD77-
Zulassungsstelle: TÜVPressure EquipmentDeutsch , Englisch -
Cerabar, Cerabar M, Cerabar S, Cerabar T, Ceraphant T
Produktwurzel: PTP35-, PTP31-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Region/Land: Usbekistan
Zulassungsstelle: UZS
Zulassungsnummer: 02.6582MetrologyRussisch -
Cerabar
Produktwurzel: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: DE.C.30.004.A NO 67871/1MetrologyRussisch -
Cerabar, Cerabar M, Cerabar S, Cerabar T
Produktwurzel: PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Region/Land: Weiß-Russland
Zulassungsstelle: BEL
Zulassungsnummer: 9771MetrologyRussisch -
Cerabar, Cerabar M, Cerabar S
Produktwurzel: PMC11-, PMC21-, PMC51-, PMC71-, PMP11-, PMP21-, PMP23-, PMP51-, PMP55-, PMP71-, PMP75-
Region/Land: Weiß-Russland
Zulassungsstelle: BELGIM
Zulassungsnummer: 13477MetrologyRussisch -
Cerabar, Ceraphant, Ceraphant T
Produktwurzel: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
Region/Land: Malaysia
Zulassungsstelle: SPAN
Zulassungsnummer: SPAN/BPI/2699-2019Metrology -
Cerabar, Cerabar M
Produktwurzel: PMC21-, PMC51-, PMP11-, PMP51-, PMP55-
Region/Land: International
Zulassungsstelle: RM RSMarineRussisch
Zubehör / Ersatzteile
-
-
Bestellnummer 52009800
Profildichtung 18,5x23,9x1,5 FKM,5 Stück
Prozessdichtung FKM Viton. Verwendung: Cerabar M/S, Cerabar PMP11/PMP21, Metallmesszelle.
-
Bestellnummer 71286350
Dichtungssatz PMPx1, PTP31B, FKM, 2 St.
Bestehend aus: Dichtring 18,5x23,9x1,5 FKM. O-Ring 14x1,78, FKM. Verwendung: PMP11, PMP21, PMP51, PTP31B.
-
Bestellnummer 71280307
Ventilstecker ISO4400 M16, 4-polig
Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.
-
Bestellnummer 71280349
Ventilstecker ISO4400 NPTF1/2, 4-polig
Bestehend aus: Steckdose, Schraube, Dichtung, Ventilstecker-Ring, Adapterring. Verwendung: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.
-
Bestellnummer 52010285
Kabel 4x0,34, Dose M12,Cu Sn/Ni,90o,L=5m
M12 Steckerbuchse. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.
-
Bestellnummer 71114212
Steckerbuchse M12 90deg
Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.
-
Bestellnummer 52006263
Steckerbuchse/-Kupplung 4p-125V, 4A-M12
M12 Steckerbuchse. Selbstkonfektionierbarer Anschluss. Verwendung: Gehäusestecker M12.
-
-
