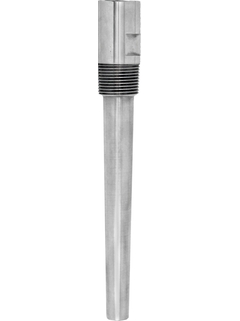

TA557
Schutzrohr aus Vollmaterial

Gebohrtes Schutzrohr aus Vollmaterial. Für hohe Beanspruchung oder für allgemeine Anwendungen.

Eine exakte Belastbarkeitsberechnung wie bei diesem Schutzrohr ist die Voraussetzung für Applikationen mit hohen Beanspruchungen und herausfordernden Prozessbedingungen. Farbeindringprüfungen, Ultraschalltests, Helium Leckage Test, Druckbeständigkeitstests sowie verschiedene zerstörungsfreie Materialprüfungen belegen zudem die Qualität und Verarbeitung der Werkstoffe.

Auslegung
Preisangaben nach Anmeldung und Konfiguration

Vergleich

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus

<%label%>
-- selected coding

-- selected label
<%label%>
Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Optionales Zubehör

Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Konfiguration

Vorteile
Verlängerung, Eintauchlängen und Schutzrohrabmessungen können entsprechend den Prozessanforderungen ausgewählt werden.
Des Weiteren steht eine große Auswahl an standardmäßigen Werkstoffen und Prozessanschlüssen zur Verfügung. Andere Ausführungen können...

Mehr
Verlängerung, Eintauchlängen und Schutzrohrabmessungen können entsprechend den Prozessanforderungen ausgewählt werden.
Des Weiteren steht eine große Auswahl an standardmäßigen Werkstoffen und Prozessanschlüssen zur Verfügung. Andere Ausführungen können gemäß Spezifikation bestellt werden.
Ebenso sind unterschiedliche Oberflächenausführungen erhältlich.
Das Schutzrohr ist in konischer Form erhältlich.
Der Prozessanschluss kann wahlweise als Gewinde oder verschweißter Flansch ausgeführt werden.

Weniger

Anwendungsgebiet

Verlässlicher Langzeitschutz des Temperatursensors vor rauen Prozessbedingungen. Austausch des Messeinsatzes während des Betriebes möglich.

Funktionen und Spezifikationen

Zurück

Details

Messprinzip

Schutzrohr gebohrt
Merkmal / Anwendung

metrische Version

verschiedene Prozessanschlüsse

runder Verlängerungsstutzen
Kopfanschluss

Innengewinde:

1/2" NPT
Maximale Standard Eintauchlänge

1000 mm (39,37")
Max. Eintauchlänge auf Anfrage

5.000 mm (196,85")
Prozessanschluss

Gewinde:

1" NPT

Flansch:

ASME 1" 150 RF (B16.5)

ASME 1" 300 RF (B16.5)

ASME 1" 600 RF (B16.5)

ASME 1 1/2" 150 RF (B16.5)

ASME 1 1/2" 300 RF (B16.5)

ASME 1 1/2" 300 RTJ (B16.5)

ASME 1 1/2" 600 RF (B16.5)

ASME 1 1/2" 600 RTJ (B16.5)

ASME 2" 300 RF (B16.5)

ASME 2" 600 RF (B16.5)

ASME 2" 300 RTJ (B16.5)

ASME 2" 600 RTJ (B16.5)
Wurzeldurchmesser Schutzrohr

25 mm (0,98")
Medium berührender Werkstoff

1.4401 (316)

1.4404 (316L)

1.4571 (316Ti)

2.4819 (Alloy C276)

2.4360 (Alloy 400)
Oberflächengüte

< 0,8 μm (31,50 μin)

< 1,6 μm (63,00 μin)
Form der Spitze

gerade

konisch
Temperaturbereich

-200...700 °C (-328...1.292 °F)
Max. Prozessdruck (statisch)

500 bar (7252 psi)
Max. Prozessdruck bei 400 °C

300 bar (4351 psi)

Mehr
Weniger

Dokumente / Handbücher / Software

Typ herunterladen

Filtern

Technical Information
E+H
Qualified welding processes
for thermowells

Technische Information (TI)
Technical Information
Omnigrad TA series
Industrial protecting tubes

Technische Information (TI)
Technical Information omnigrad TA557
Industrielles Schutzrohr
omnigrad TA557
Für hohe Beanspruchung - Allzweckschutzrohr
aus rundem Vollmaterial - Ø 35 mm
mit 1" NPT-Gewinde oder fest verschweißtem Flansch
Auch ENI BAR 1

Technische Information (TI)
Thermowells
Operating instructions for thermowells for EAC approval
