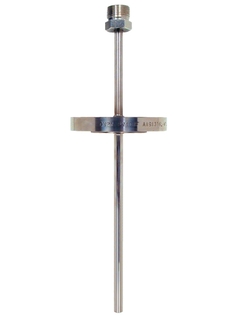

Omnigrad M TW13
Schutzrohr für Temperatursensoren

Konzipiert für den Einsatz bei Prozessen mit hohen thermischen und mechanischen Ansprüchen

Dieses Schutzrohr bildet eine wichtige Komponente für Temperaturmessstellen in fast allen industriellen Prozessen, insbesondere für chemische Verfahren. Es dient als Schutz des Messeinsatzes oder Sensorelements vor aggressiven Prozessmedien, hohen Prozessdrücken sowie Durchflussgeschwindigkeiten und erlaubt dabei den Sensoraustausch im fortlaufenden Prozess.

Zum Warenkorb hinzufügen
Konfiguration
Auslegung
Preisangaben nach Anmeldung und Konfiguration

Vergleich

Vorteile
Verlängerung, Eintauchlänge und Gesamtlänge können entsprechend den Prozessanforderungen ausgewählt werden
Große Auswahl an Rohrgrößen, Werkstoffen und Prozessanschlüssen
Sonderausführungen können gemäß Kundenanforderungen gefertigt werden

Anwendungsgebiet

TW13 Schutzrohre bilden eine wichtige Komponente für Temperaturmessstellen in fast allen industriellen Prozessen, insbesondere für chemische Verfahren.

Funktionen und Spezifikationen

Zurück

Details

Messprinzip

Schutzrohr geschweißt
Merkmal / Anwendung

metrische Version

DIN 43772 Form 2F/3F

Prozessanschluss geflanscht

mit Halsrohr
Kopfanschluss

Außengewinde:

M24 x 1.5

1/2" NPT
Maximale Standard Eintauchlänge

4.000 mm (157,48")
Max. Eintauchlänge auf Anfrage

10.000 mm (393,7")
Prozessanschluss

Flansche:

DN15 PN40 B1

DN25 PN40 B1

DN40 PN40 B1

DN50 PN40 B1

ASME 1" 150 RF

ASME 1" 300 RF

ASME 1 1/2" 150 RF

ASME 2" 150 RF

ASME 2" 300 RF
Wurzeldurchmesser Schutzrohr

9 mm (0,35")

11 mm (0,43")

12 mm (0,47")

15 mm (0,59")
Medium berührender Werkstoff

1.4404 (316L)

1.4571 (316Ti)

2.4816 (Alloy 600)

2.4819 (Alloy C276)

PTFE

PVDF

Tantal
Oberflächengüte

< 1,6 μm (63,00 μin)
Form der Spitze

gerade

reduziert

verjüngt
Temperaturbereich

-200...1.100 °C (-328...2.012 °F)
Max. Prozessdruck (statisch)

50 bar (725 psi)
Max. Prozessdruck bei 400 °C

abhängig vom Prozessanschluss
