Durchschnittstemperaturmessung
Prothermo NMT539

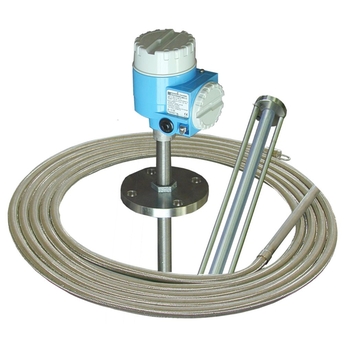

Prothermo NMT539 ©Endress+Hauser
Prothermo NMT539 ©Endress+Hauser
  • Prothermo NMT539
  • Prothermo NMT539

Präzisionssensor zur Ermittlung der Durchschnittstemperatur

Der Prothermo NMT539 ist ein Temperatur- und Wassertrennschicht-Messgerät mit intelligentem HART Signalumsetzer. Er umfasst präzise Pt100 Multispot-Temperaturelemente zur Messung der Durchschnittstemperatur. Der NMT 539 gibt die Durchschnittstemperatur und Trennschichtdaten kontinuierlich über HART aus. Für den eichpflichtigen Verkehr und genaue Lagerbestandsführung eignet sich der NMT523 in Verbindung mit dem Proservo NMS5 oder dem Tank Side Monitor NRF560 und einem Micropilot Freistrahl-Radar.

  • Vorteile

    • Eigensicheres Gerät für elektrische Konfigurationen mit höchstmöglicher Sicherheit

    • In vier Ausführungen erhältlich, je nach Kundenanforderung:
      Nur Messumsetzer
      Messumsetzer und Temperatur
      Messumsetzer, Temperatur und Wassertrennschicht

    • Der Messumsetzer...

  • Anwendungsgebiet

    Zur Ermittlung der Durchschnittstemperatur bei Tankstandmessungen und der Wassertrennschicht.

    • Prozessanschlüsse: Flansche

    • Temperatur: -40 bis +100 °C

    • Messdistanz: 40 m

    • Genauigkeit: ± 0,1 °C

    • Internationale Explosionsschutzzertifikate

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    Hochgenaue Präzisionsmessung der Durchschnittstemperatur, mit optionaler Wasserschichtmessung

  • Max. Eintauchlänge auf Anfrage

    40 m (131.2 ft)

  • Prozessanschluss

    JIS10K 50A RF

    ASME 2" 150 lb RF

    DN50 PN10 RF

    JPI 2" 150 lb RF

  • Arbeitsbereich

    Standard:

    -40 °C...100 °C

    Optional:

    -55 °C...235 °C

    Wasser am Boden spez.:

    -40 °C...100 °C

    Kyrogen:

    -170 °C...60 °C

  • Max. Prozessdruck (statisch)

    0 bar...0.5 bar

    (0 psi...7.25 psi)

  • Genauigkeit

    +/- 0.1 °C

  • Ex - Zulassungen

    ATEX, FM, CSA, IEC Ex, TIIS, NEPSI

  • Messprinzip

    Servo/Float Tank Gauging

  • Merkmal / Anwendung

    Hochgenaue Präzisionsmessung der Durchschnittstemperatur, mit optionaler Wasserschichtmessung

  • Versorgung / Kommunikation

    2-Draht (HART)

  • Genauigkeit

    +/- 0.1 °C

  • Umgebungstemperatur

    -40 °C ... 85 °C

  • Prozesstemperatur

    Standard:
    -40 °C...100 °C

    Optional:
    -55 °C...235 °C

    Wasser am Boden spez.:
    -40 °C...100 °C

    Kyrogen:
    -170 °C...60 °C

  • Prozessdruck absolut / max. Überlastdruck

    0 bar ... 0.5 bar

  • Prozessseitige Hauptmaterialien

    316 SUS

  • Prozessanschluss

    JIS10K 50A RF
    ASME 2" 150 lb RF
    DN50 PN10 RF
    JPI 2" 150 lb RF

  • Max. Messdistanz

    40 m

  • Kommunikation

    digital HART

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, IEC Ex, TIIS, NEPSI

  • Anwendungsgrenzen

    Heizung und andere mechanische Einbauten können den Messbereich und messbare Länge einschränken.
