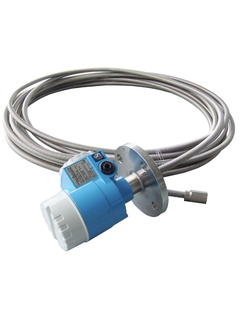

Prothermo NMT532

Präzisionssensor zur Ermittlung der Durchschnittstemperatur

Der Prothermo NMT532 ist ein eigensicherer Multi-Signalumsetzer mit Präzisionssensor zur Ermittlung der Durchschnittstemperatur für Lagerhaltung. Er eignet sich für eine Reihe von Tankstandmessanwendungen und stellt ein konstantes Temperatursignal über HART zur Verfügung. Für den eichpflichtigen Verkehr und genaue Lagerbestandsführung eignet sich der NMT532 in Verbindung mit dem Proservo NMS5 oder dem Tank Side Monitor NRF560 und einem Micropilot Freistrahl-Radar.

Xpert Auswahl

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl

Auslegung

Vergleich

Spezifikation im Überblick
Genauigkeit

+/- 0.1 °C

Max. Prozessdruck (statisch)

0 bar...0.5 bar
(0 psi...7.25 psi)

Arbeitsbereich

-20 °C...100 °C
(-4 °F...212 °F)

Max. Eintauchlänge auf Anfrage

18,5 m (60,6 ft)

Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus

<%label%>
-- selected coding

-- selected label
<%label%>
Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

NMT532

Details anzeigen Details ausblenden

Details anzeigen

Zurück zur Schnellauswahl

<%feature%>

<%coding%>

<%label%>

st.

Zum Warenkorb hinzufügen

Optionales Zubehör

Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Konfiguration

Vorteile
Hohe Genauigkeit
Eigensicheres Gerät für sicherste elektrische Konfiguration
Kompatibel mit dem benutzerfreundlichen FieldCare von Endress+Hauser
Einfach und ökonomisch
Kompakte Größe und kleines Gewicht
Hohe Zuverlässigkeit und einfache Installation
...

Mehr
Hohe Genauigkeit
Eigensicheres Gerät für sicherste elektrische Konfiguration
Kompatibel mit dem benutzerfreundlichen FieldCare von Endress+Hauser
Einfach und ökonomisch
Kompakte Größe und kleines Gewicht
Hohe Zuverlässigkeit und einfache Installation
Wartungsfrei

Weniger

Anwendungsgebiet
Zur Ermittlung der Durchschnittstemperatur bei Tankstandmessungen.

Prozessanschlüsse: Flansche

Temperatur: -20 bis +100 °C

Messdistanz: 18,5 m

Genauigkeit: ± 0,1 °C

Internationale Explosionsschutzzertifikate

Funktionen und Spezifikationen

Zurück

Details

Messprinzip

Servo/Float Tank Gauging
Merkmal / Anwendung

Hochgenaue Präzisionsmessung der Durchschnittstemperatur
Versorgung / Kommunikation

2-Draht (HART)
Genauigkeit

+/- 0,1°C
Umgebungstemperatur

-40 °C ... 85 °C
Prozesstemperatur

-20 °C ... 100 °C
Prozessdruck absolut / max. Überlastdruck

0 bar ... 0.5 bar
Prozessseitige Hauptmaterialien

316 SUS
Prozessanschluss

DN50 PN 10 RF
ASME 2"150 lb RF
Max. Messdistanz

18,5 m
Kommunikation

digital HART
Zertifikate / Abnahmen

ATEX, FM, CSA, IEC Ex, NEPSI
Anwendungsgrenzen

Heizung und andere mechanische Einbauten können den Messbereich und messbare Länge einschränken.

Mehr
Weniger

Messprinzip

Widerstandsthermometer
Merkmal / Anwendung

Hochgenaue Präzisionsmessung der Durchschnittstemperatur
Max. Eintauchlänge auf Anfrage

18,5 m (60,6 ft)
Prozessanschluss

DN50 PN 10 RF

ASME 2"150 lb RF
Arbeitsbereich

-20 °C...100 °C

(-4 °F...212 °F)
Max. Prozessdruck (statisch)

0 bar...0.5 bar

(0 psi...7.25 psi)
Genauigkeit

+/- 0.1 °C
Ex - Zulassungen

ATEX, FM, CSA, IEC Ex, NEPSI

Mehr
Weniger

Dokumente / Handbücher / Software

Typ herunterladen

Filtern

Prothermo NMT532 Technical Information
Tank gauging

Technische Information (TI)
Prothermo NMT532 Operating Instructions
ank gauging

Betriebsanleitung (BA)
Prothermo NMT532_Operating Instructions
The Prothermo NMT532 is multi-spot Pt100 average thermometer combine
with a HART signal converter to meet the demand of temperature
measurement for inventory control applications. The NMS532 consists of
Max.6 temp. elements which have different lengths with fixed (2,3m)
interval

Betriebsanleitung (BA)
Prothermo NMT532_Safety Instructions IECEx KEM 10.0058 X
Safety Instructions for Electrical Apparatus Certified for Use in
Explosion-hazardous Areas
Designation according to IECEx 02

Ex-Sicherheitshinweise (XA)
NMT532-7..... Ex461-851 Rev. 2
Control drawing of the NMT532-7..... for use in U.S.A.
Ex461-851 Rev. 2

Ex-Sicherheitshinweise (XA)
Prothermo NMT532-Safety Instructions KEMA 03 ATEX 1448 X
Safety Instructions for Electrical Apparatus Certified
for Use in Explosion-hazardous Areas
Designation according to Directive 94/9/EC

Ex-Sicherheitshinweise (XA)
Safety Instruction Prothermo NMT532
Safety instructions for Electrical Apparatus Certified for Use in
Explosion-
hazardous Areas

Ex-Sicherheitshinweise (XA)
NMT532 IECEx / ATEX version
Upgraded applied standard to IEC60079-26:2014/EN60079-26:2015.
And integrated XA00584G(IECEx) and XA00586G(ATEX)

Ex-Sicherheitshinweise (XA)
Control drawing of the NMT532-7... for use in Canada Ex462-875 Rev. 2
Control drawing of the NMT532-7... for use in Canada
Ex462-875 Rev. 2

Ex-Sicherheitshinweise (XA)
Tank Gauging
Система коммерческого и оперативного учета продуктов
в резервуарных парках.

Kompetenzbroschüre (CP)

07/15

Russisch
DTM Single, Prothermo_NMT539(1)_HART_FW1_5z_Dev_Rev_5, 26.10.2020 (Temperature, Prothermo, 0x00B8)
HART,

DeviceCare Version: 1.07.00

Field Xpert - SMT70 Version: 1.05.00

FieldCare Version: 2.15.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
System&Gauging
Produktwurzel: NMT532-, NMT539-
Erklärungsnummer: KEMA 03ATEX1448 X

Herstellererklärung

Englisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Erklärungsnummer: KEMA 03ATEX1448 X

Herstellererklärung

Englisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Erklärungsnummer: KEMA 03ATEX1448 X

Herstellererklärung

Englisch
SYSTEM
Produktwurzel: NMT532-
Erklärungsnummer: EC_00539_01.17

EU Erklärung

Deutsch , Englisch , fr
SYSTEM
Produktwurzel: NMT532-
Erklärungsnummer: EC_00539_02.17

EU Erklärung

Deutsch , Englisch , fr
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-JP.MO10.B.06149

Miscellaneous

Russisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC BY_112 11.01. TP004 003 143

Miscellaneous

Russisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: China
Zulassungsstelle: NEPSI

Ex Ausrüstung

Chinesisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zündschutzart: Ex ia IIB T6...T2 Ga/Gb, Ex ia IIB T6...T2 Gb

Ex Ausrüstung

Russisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: USA
Zulassungsstelle: FM

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Zündschutzart: [Ex ia] IIB T6...T2 Ga/Gb, [Ex ia] IIB T6...T2 Gb

Ex Ausrüstung

Russisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: China
Zulassungsstelle: NEPSI

Ex Ausrüstung

Chinesisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Kanada
Zulassungsstelle: FM

Ex Ausrüstung

Englisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Brasilien
Zulassungsstelle: TÜV
Kategorie: zone 0,1
Zündschutzart: Ex ia IIB T6...T2 Ga/Gb, Ex ia IIB T6...T4 Gb

Ex Ausrüstung

Portugiesisch
SYSTEM
Produktwurzel: NMS5-, NMS531-, NMS532-, NMS534-, NMS535-, NMS536-, NMS7-, NMT532-, NMT539-
Region/Land: Indien
Zulassungsstelle: CC(O)E
Zündschutzart: Ex d, Ex ia

Ex Ausrüstung

Englisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
System&Gauging
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: KEMA

Ex Ausrüstung

Englisch
SYSTEM, Tankvision
Produktwurzel: NMS5-, NMS7-, NMT532-, NMT539-, NRF560-, NXA820-, NXA821-, NXA822-
Region/Land: Bulgarien
Zulassungsstelle: BIM (Bulgarian Institude of Metrology)
Zulassungsnummer: 12.04.4968

Metrology

Bulgarisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: JP.C.32.004.A № 71208

Metrology

Russisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Zulassungsstelle: Rosstandart
Zulassungsnummer: JP.C.32.004.A_40316

Metrology

Russisch
SYSTEM
Produktwurzel: NMT532-, NMT539-
Region/Land: Usbekistan
Zulassungsstelle: UZS
Zulassungsnummer: 02.7120

Metrology

Russisch
Micropilot S, Sakura, System&Gauging
Produktwurzel: NMT535-, NMT532-, NMT536-, NRF560-, NRF561-, NRM570-, FMR530-, FMR531-, FMR532-, FMR533-, NMS531-, NMS536-, NMS535-, NMS534-, NMS532-
Region/Land: Indonesien
Zulassungsstelle: metas
Zulassungsnummer: MIGAS

Metrology

Englisch
Micropilot S, SYSTEM, Tankvision
Produktwurzel: FMR530-, FMR532-, FMR533-, FMR540-, NMT532-, NMT539-, NRF590-, NXA820-, NXA821-, NXA822-
Region/Land: Bulgarien
Zulassungsstelle: BIM (Bulgarian Institude of Metrology)
Zulassungsnummer: 12.03.4963

Metrology

Bulgarisch

Mehr
Weniger

Zubehör / Ersatzteile

???Als PDF anzeigen???

Suche

Filtern

Bestellnummer

Specification

11
- Nr 11 Bestellnummer 017803-0043

  O-ring, electric cover, NBR

  Size: D88mm, d3mm. Material: NBR. Part: electric box, NMT. Usage: NMT532/NMT535/NMT536/NMT538/NMT539.

  Details anzeigen Details ausblenden
- Nr 11 Bestellnummer 017803-0044

  O-ring, terminal housing, NBR

  Size: D73mm, d3mm. Material: NBR. Part: terminal box, NMT. Usage: NMT532/NMT535/NMT536/NMT538/NMT539.

  Details anzeigen Details ausblenden
21
- Nr 21 Bestellnummer 70106024

  Abdeck., E-Geh. NMT532/9, M88 lang. Typ

  NMT Abdeckung, M88. Farbe: E+H Grau. Material: Aluminiumguss. Verwendung: NMT532/NMT539.

  Details anzeigen Details ausblenden
- Nr 21 Bestellnummer 017802-0008

  Cover, terminal box, Alu, NMT

  NMT terminal box cover, M73. Color: E+H gray. Material: aluminium casting. Usage: NMT532/NMT535/NMT536/NMT539.

  Details anzeigen Details ausblenden
31
- Nr 31 Bestellnummer 70108677

  Anzeigemodul FM Zulassung Temp. v.184

  HART ID: v.184. Verwendung: NMT532/NMT539.

  Details anzeigen Details ausblenden
34
- Nr 34 Bestellnummer 58020200

  Terminal + EMC filter assy.

  Verwendung: NMT532/NMT539.

  Details anzeigen Details ausblenden
