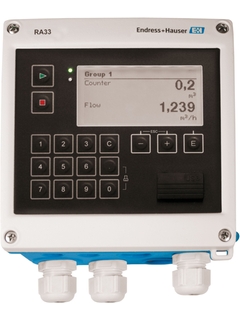

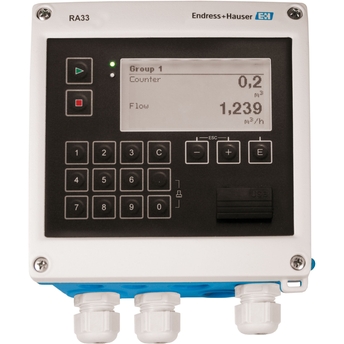

RA33
Batch Controller
Batch Controller zur Erfassung und Steuerung von Abfüllungen
Der Batch Controller RA33 dient der Erfassung von Durchfluss und der Steuerung von Ausgangssignalen für Ventile und Pumpen zur exakten Dosierung zuvor bestimmter Mengen. Eine Korrektur des gemessenen Volumens ist anhand der Temperatur-/Dichtekompensation möglich. Der Abfüllprozess kann mit einer automatischen oder fix eingestellten Nachlaufmengenkorrektur optimiert werden.
Mineralöle können nach Standard ASTM D1250-04 korrigiert werden.
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Eingang
1 x Analog (I) / Impuls (für Durchfluss)
1 x RTD (für Temperatur)
1 x Analog (I) (für Dichte)
Messumformerspeisung 24V DC (+/-16%) -
Ausgang
1 x Analog (I) / Pulse
2 x Open-Kollektor -
Anzeige
160 x 80 Dot-Matrix LCD mit weißer Hintergrundbeleuchtung
Farbumschlag im Falle eines Alarms
Genutzte Displayfläche 70 x 34 mm -
Berechnungen
Volumenberechnung
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
Fixe und automatische Nachlaufmengenkorrektur für nachhaltige Genauigkeit
Höhere Qualität durch schnellere und genauere Abfüllung
Optionale Volumenkorrektur für Mineralöle nach ASTM D1250-04
Detaillierte Datenspeicherung von Protokollen (Vorwahlzähler,...
-
Anwendungsgebiet
Erfassung und Steuerung von langsamen Abfüllprozessen mit einer Dauer länger 10 Sekunden. Typische Anwendungen finden sich in
der Lebensmittelindustrie,
der Chemischen Industrie,
der Pharmazeutischen Industrie,
der Öl- & Gasindustrie
Dokumente / Handbücher / Software
-
RA33
Technische Information
Technische Information Batch Controller RA33
Technische Information (TI) -
Betriebsanleitung Batch Controller RA33
Batch Controller zur Abfüllung und Dosierung von Massen und Volumen
Betriebsanleitung (BA) -
FDM Field Data Manager Software MS20, MS21
Datenmanagement und Visualisierung
Betriebsanleitung (BA) -
EngyCal RH33 und RS33 und Batch Controller RA33
Betriebsanleitung
Modbus Zusatzanleitung für Wärmezähler RH33, Dampfrechner RS33 und Batch
Controller RA33Betriebsanleitung (BA) -
Kurzanleitung Batch Controller RA33
Batch Controller zur Abfüllung und Dosierung von Massen und Volumen
Kurzanleitung (KA)09/14Englisch -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Arbeitsgebiete (FA)10/14Türkisch -
Системные компоненты и Регистраторы
Обзор продукции
Arbeitsgebiete (FA)06/13Russisch -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Arbeitsgebiete (FA)05/20Spanisch -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationArbeitsgebiete (FA)04/18Polnisch -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraArbeitsgebiete (FA)04/18Italienisch -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungArbeitsgebiete (FA)02/20Deutsch -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationArbeitsgebiete (FA)02/20Englisch -
Produits système et data managers
Solutions associées
Arbeitsgebiete (FA)01/19fr -
Condensed Launch Informationen Batch Controller RA33
RA33 Batch Controller zur Abfüllung und Dosierung von Massen und
VolumenKompetenzbroschüre (CP)10/10Deutsch -
Condensed Launch Information Batch Controller RA33
RA33 Batch Controller for batching and dosing of mass and volume
Kompetenzbroschüre (CP)10/10Englisch -
DTM Single, BatchController_RA33_CDI_FW_1_03_zz_Dev_Rev_n_a, 18.11.2020 (Components, Batch Controll
Common Device Interface,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.7.0.5Language neutral -
DTM Single, BatchController_RA33_CDI_FW_1_01_zz_Dev_Rev_n_a, 18.11.2020 (Components, Batch Controll
Common Device Interface,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.1.6.3352Language neutral -
DTM Single, BatchController_RA33_CDI_FW_1_00_zz_Dev_Rev_n_a, 18.11.2020 (Components, Batch Controll
Common Device Interface,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.1.6.3352Language neutral -
ComDTM Single, CDI_CommDTM, 02.12.2019
Common Device Interface,
DeviceCare Version: 1.05.00
FieldCare Version: 2.13.00Communication DTM2.09.07Language neutral -
contactors / transmitters
Produktwurzel: RA33-
Erklärungsnummer: HE_00436_02.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Produktwurzel: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Erklärungsnummer: EC_00569_01.17EU ErklärungDeutsch , Englisch , fr -
contactors / transmitters
Produktwurzel: RA33-, RH33-, RS33-
Erklärungsnummer: EC_00380_01.16EU ErklärungDeutsch , Englisch , fr -
contactors / transmitters
Produktwurzel: RA33-
Region/Land: USA
Zulassungsstelle: NTEP
Zulassungsnummer: NTEP 19-004MetrologyEnglisch -
contactors / transmitters
Produktwurzel: RA33-, RH33-, RS33-
Region/Land: Kanada
Zulassungsstelle: CSA
Kategorie: GPOrdinary Location Product SafetyEnglisch
Zubehör / Ersatzteile
-
-
Bestellnummer RK01-AJ
RH/RS/RA33 Rohrmontage Set
-
Bestellnummer RK01-AV
RH/RS/RA33 Montage Set Wand
-
-
-
Nr 5 Bestellnummer XPR0001-SK
Kabeleinführungsset Schalttafeleinbau: 4xM20, 2xM12, 1xM25
-
-
-
Bestellnummer 51009210
Klemme steckbar 3-pol. FMC1,5/3-ST-3,5
für Digital I/O und RS485
-
-
-
Nr 9 Bestellnummer 71084277
Klemme steckbar 2-pol. RM5,0
-
-
-
Bestellnummer RK01-AK
RH/RS/RA33 Hutschienenmontage Set
-
-
-
Nr 3 Bestellnummer XPR0001-CB
Elektronikabdeckungen innen für RA33 inkl. Schrauben (für Mainboard + CPU Karte)
-
-
-
Nr 4 Bestellnummer XPR0001-SP
Kleinteile Set: Scharnierbolzen, Druckausgleichelement, USB-Abdeckung, Dichtung Schalttafel
-
-
-
Nr 2 Bestellnummer XPR0001-UT
Gehäuseunterteil für Rx33 inkl. Verschraubungsplatte (Typenschild bitte separat mit DIENST-T bestellen)
-
-
-
Bestellnummer RK01-AL
RH/RS/RA33 Schalttafeleinbau Set
-
-
-
Nr 1 Bestellnummer XPR0001-FA
Gehäusefront RA33 inkl. Frontfolie
-
-
-
Nr 8 Bestellnummer XPR0001-KA
Kommunikationskarte USB
-
Nr 8 Bestellnummer XPR0001-KB
Kommunikationskarte USB + Ethernet + ModBus TCP
-
Nr 8 Bestellnummer XPR0001-KC
Kommunikationskarte USB + ModBus RTU (RS485)
-
Nr 8 Bestellnummer XPR0001-KE
Kommunikationskarte USB + RS232 (für RA33)
-
-
-
Nr 7 Bestellnummer XPR0002-
-
-
-
Nr 6 Bestellnummer XPR0003-
Mainboard Rx33, XPR0003
-
-
-
Bestellnummer XPR0004-
Software Rx33, XPR0004
-
Bestellnummer MS20-
Field Data Manager Software MS20
Visualisierungssoftware und Datenbank zur Darstellung gespeicherter Mess-,Kalibrier- und Konfigurationsdaten. Manipulationsgeschützte SQL Datenbank. Graphische Darstellung,Messwerttabellen. Alarm- u. Ereignisliste, Online-Hilfe. Benutzerverwaltung, Automatik zum Auslesen von Daten aus Geräten. Automatischer Export von Daten in verschiedenen Datenformaten oder im gesicherten Format zur Datensicherung oder Datenbank-Reduzierung. Hinweis: Die Version FDM Essential unterstützt nur RSG30,RSG35,RSG40 sowie RSG45 und verfügt über eine eingeschränkte Funktionalität.
-
